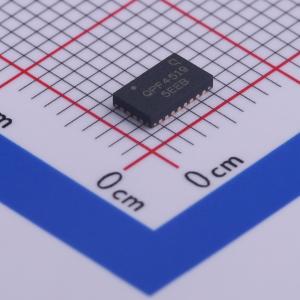

QPF4519SR
QPF4519 Wi-Fi前端模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QPF4519 是一个集成的前端模块 (FEM)，专为 Wi-Fi 802.11a/n/ac 系统设计。紧凑的外形和集成匹配最小化了布局面积。
- 品牌名称
- Qorvo
- 商品型号
- QPF4519SR
- 商品编号
- C471156
- 商品封装
- QFN-24-EP(3x5)
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | - | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 5.15GHz~5.925GHz | |
| 工作电压 | 4.5V~5.25V | |
| 静态电流(Iq) | 140mA |
商品概述
Qorvo QPF4519是一款专为Wi-Fi 802.11a/n/ac系统设计的集成前端模块（FEM）。紧凑的外形和集成匹配电路可最大限度减少应用中的布局面积。 性能方面，着重针对5V电源电压优化功率放大器（PA），在保持最高线性输出功率和领先吞吐量的同时降低功耗。 接收路径已预留引脚，便于在最佳位置添加外部滤波电路。该模块还集成了用于抑制二次和三次谐波的芯片级滤波电路，以及用于DBDC操作的2.4 GHz抑制功能。 QPF4519将5 GHz功率放大器（PA）、单刀双掷开关（SP2T）和可旁路低噪声放大器（LNA）集成于单一器件中。
商品特性
- 5150–5925 MHz
- 输出功率（POUT）= +23 dBm，MCS9 VHT80，动态误差向量幅度（EVM）为 -35 dB
- 输出功率（POUT）= +24.5 dBm，MCS7 HT20/40，动态误差向量幅度（EVM）为 -30 dB
- 输出功率（POUT）= +25 dBm，MCS0 HT20，符合频谱模板要求
- 支持160 MHz带宽和MCS11
- 针对 +5 V工作电压优化
- 发射增益为32 dB
- 噪声系数为2 dB
- 接收增益为16 dB，旁路损耗为6.5 dB
- 接收路径对2.4 GHz信号的抑制能力为25 dB
应用领域
- 接入点
- 无线路由器
- 住宅网关
- 客户终端设备
- 物联网
