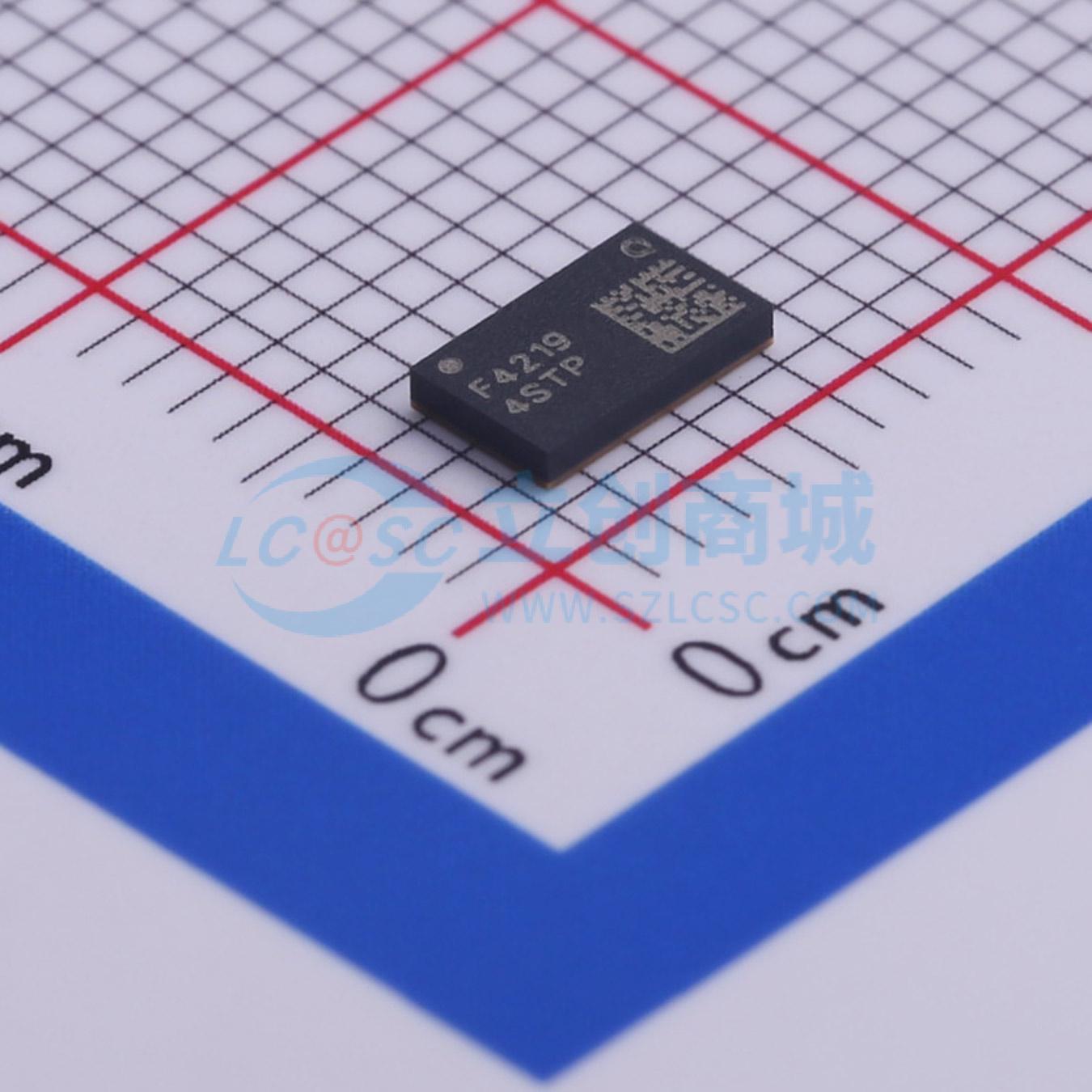

温馨提醒：图片仅供参考，商品以实物为准

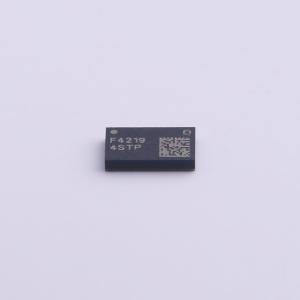

QPF4219TR13-5K

Qorvo QPF4219 Wi-Fi 5 (802.11ac) 前端模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Qorvo QPF4219 是一种集成前端模块 (FEM)，专为 Wi-Fi 5 (802.11ac) 系统设计。紧凑的外形和集成匹配最小化了布局面积，同时优化了 PA 的 5V 供电电压，以节省功耗并保持接收路径的噪声系数性能。
品牌名称: Qorvo
商品型号: QPF4219TR13-5K
商品编号: C471154
商品封装: QFN-24-EP(3x5)
包装方式: 编带
商品毛重: 0.064克(g)

商品概述

Qorvo QPF4219是一款专为Wi-Fi 5 (802.11ac)系统设计的集成前端模块（FEM）。其紧凑的外形和集成匹配电路可最大限度减少应用中的布局面积。性能方面，着重针对5V电源电压优化功率放大器（PA），在保持最高线性输出功率和领先吞吐量的同时降低功耗。接收路径采用了最佳技术，通过噪声系数性能最大化接收灵敏度，且在各种条件下都能保持一致。接收路径引脚设计便于在最佳位置添加外部滤波。该模块还集成了用于抑制二次和三次谐波的芯片级滤波，以及用于DBDC操作的5 GHz抑制功能。 QPF4219将2.4 GHz功率放大器（PA）、稳压器、单刀双掷开关（SP2T）、可旁路低噪声放大器（LNA）和直流功率检测器集成于单一器件中。

商品特性

2400 - 2500 MHz
P_OUT = +24.5 dBm，MCS8/9 VHT40，动态EVM为 -35 dB
P_OUT = +25.5 dBm，MCS7 HT20/40，动态EVM为 -30 dB
P_OUT = +26.5 dBm，MCS0 HT20，符合频谱模板要求
P_OUT = +28 dBm，802.11b，符合频谱模板要求
针对 +5V 工作电压优化
发射增益33 dB
噪声系数1.9 dB
接收增益15.5 dB，旁路损耗7 dB
接收路径5 GHz抑制能力为15 dB
集成直流功率检测器

应用领域

接入点
无线路由器
家庭网关
客户终端设备
物联网

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	射频卡芯片
	协议	-
	接口类型	-

	属性	参数值
	频率	2.4GHz~2.5GHz
	工作电压	4.75V~5.25V
