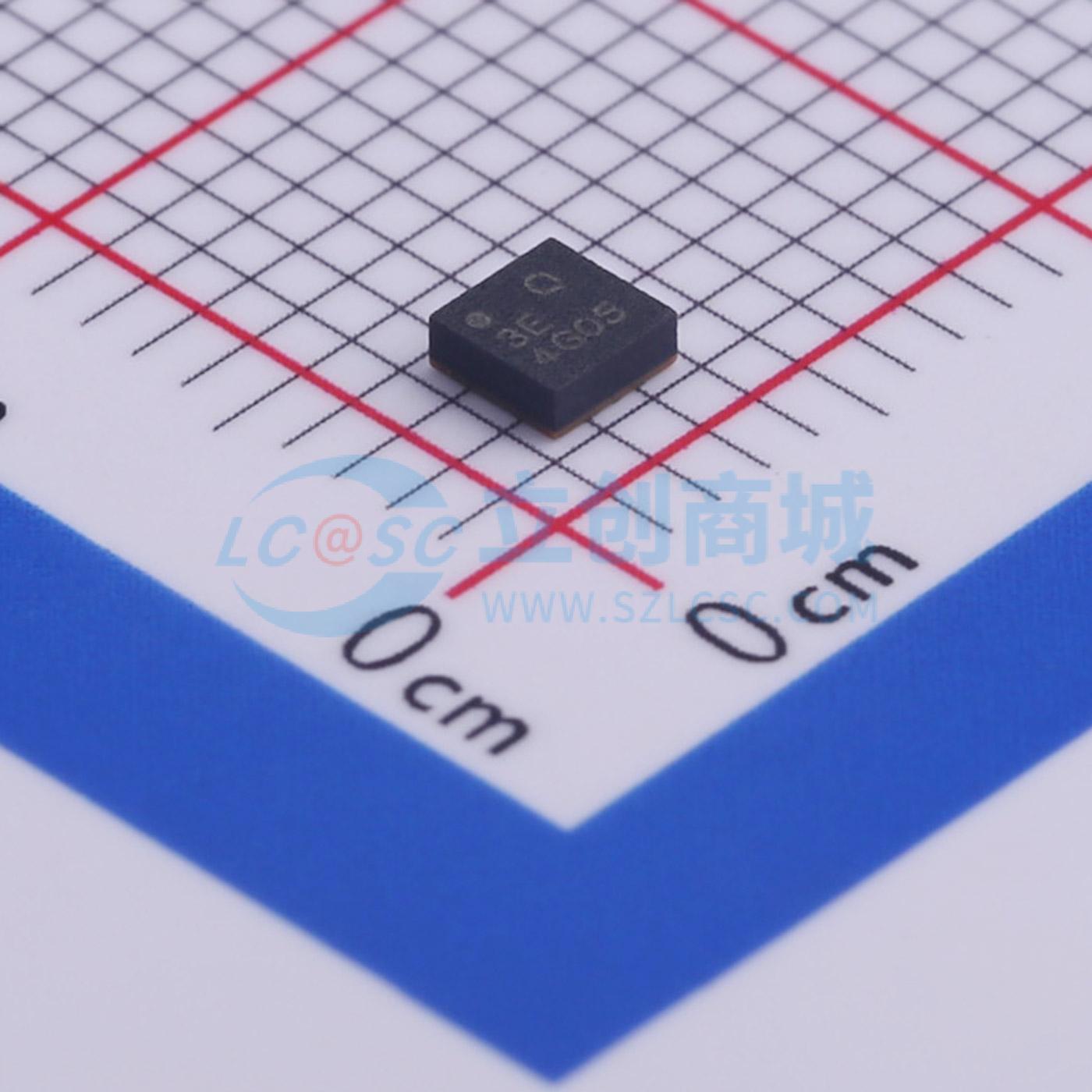

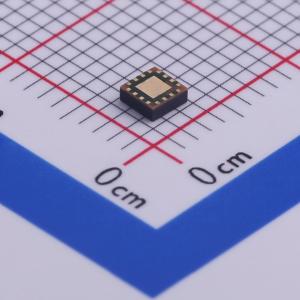

QPF4538SR

Qorvo QPF4538是一款专为Wi-Fi 802.11a/n/ac系统设计的集成前端模块（FEM）。紧凑的外形和集成匹配电路可最大限度减少应用中的布局面积。 性能方面，该模块专注于优化用于PoE应用的功率放大器（PA），在保持最高线性输出功率和领先吞吐量的同时，将功耗控制在0.5W。 模块还集成了用于抑制二次和三次谐波的管芯级滤波，以及用于DBDC操作的2.4 GHz抑制功能。 QPF4538将一个5 GHz功率放大器（PA）、单刀双掷开关（SP2T）和可旁路低噪声放大器（LNA）集成到单个器件中。

• 4900–5925 MHz
• 输出功率（P_OUT）= +17.50 dBm，MCS9 VHT80，动态误差向量幅度（EVM）为 -35dB
• 输出功率（P_OUT）= +18.5 dBm，MCS7 HT20/40，动态误差向量幅度（EVM）为 -30dB
• 输出功率（P_OUT）= +21dBm，MCS0 HT20，符合频谱模板要求
• 支持160MHz带宽和MCS11
• 针对+3.3 V工作电压进行优化
• 低功耗，约0.5 W
• 发射增益（Tx Gain）为30 dB
• 噪声系数为2.5 dB
• 接收增益（Rx Gain）为14.5 dB，旁路损耗为6 dB
• 接收路径对2.4 GHz信号的抑制能力为15 dB
• 集成直流功率检测器

• 接入点
• 无线路由器
• 家庭网关
• 机顶盒
• 客户终端设备
• 物联网
