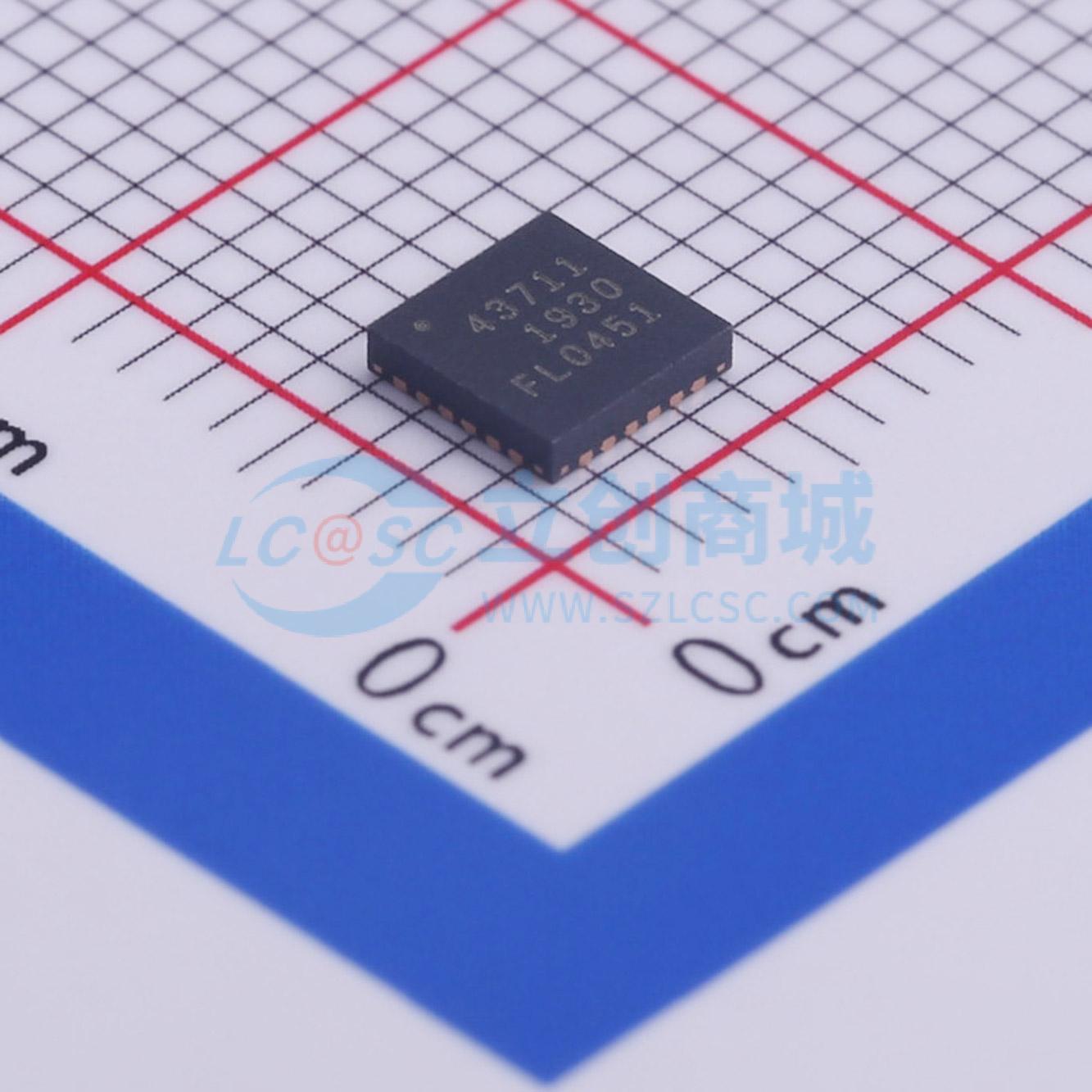

温馨提醒：图片仅供参考，商品以实物为准
PE43711B-Z
超CMOS RF数字步进衰减器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PE43711是一款超CMOS RF数字步进衰减器，具有0.25dB、0.5dB和1dB的灵活衰减步进，最大衰减范围为31.75dB。支持串行和并行编程接口，适用于3G/4G无线基础设施、陆地移动无线电系统和点对点通信系统。
- 品牌名称
- pSemi(游隼半导体)
- 商品型号
- PE43711B-Z
- 商品编号
- C470929
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF衰减器 | |
| 频率范围 | 9kHz~6GHz | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 衰减值 | 0dB~31.75dB | |
| 工作温度 | -40℃~+105℃ |
商品概述
PE43711是一款50Ω、7位射频数字步进衰减器（DSA），支持9 kHz至6 GHz的宽频率范围。它具有无毛刺衰减状态转换功能，支持1.8V控制电压，工作温度范围可扩展至+105 ℃，非常适合多种宽带无线应用。 PE43711是PE43502、PE43503、PE43602和PE43702的引脚兼容升级版。集成数字控制接口支持对衰减进行串行和并行编程，包括在上电时对初始衰减状态进行编程的能力。 PE43711以0.25 dB、0.5 dB和1 dB的步进覆盖31.75 dB的衰减范围。它能够在4 GHz频率范围内保持0.25 dB的单调性，在5 GHz频率范围内保持0.5 dB的单调性，在6 GHz频率范围内保持1 dB的单调性。此外，如果射频端口上存在0 VDC，则无需外部隔直电容。 PE43711采用Peregrine的UltraCMOS工艺制造，这是一种在蓝宝石衬底上的绝缘体上硅（SOI）技术的专利变体。 Peregrine的HaRP技术改进实现了高线性度和出色的谐波性能。这是UltraCMOS工艺的一项创新特性，兼具砷化镓（GaAs）的性能以及传统CMOS的经济性和集成度。
商品特性
- 灵活的衰减步进，0.25 dB、0.5 dB和1 dB，最大可达31.75 dB
- 无毛刺衰减状态转换
- 单调性：4 GHz频率范围内为0.25 dB，5 GHz频率范围内为0.5 dB，6 GHz频率范围内为1 dB
- 扩展的+105 ℃工作温度
- 并行和串行编程接口
- 封装 — 24引脚4×4 mm QFN
应用领域
- 3G/4G无线基础设施
- 陆地移动无线电（LMR）系统
- 点对点通信系统
