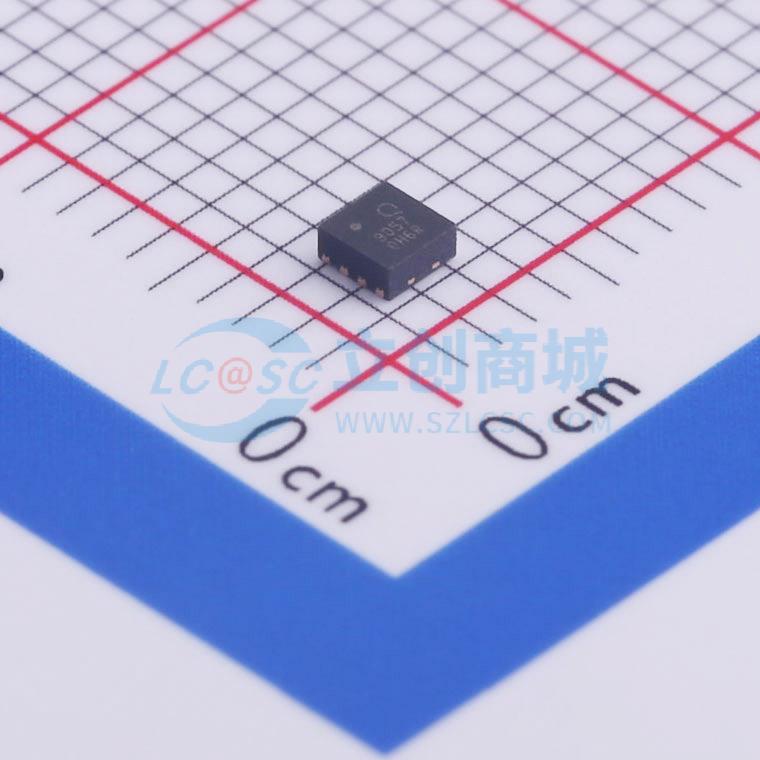

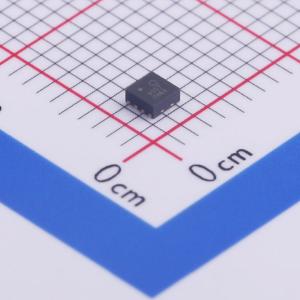

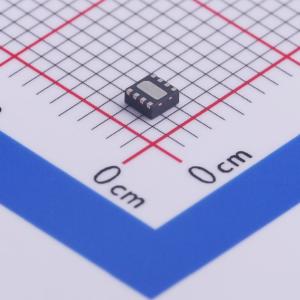

QPL9057TR7

QPL9057是一款增益平坦、高线性度、超低噪声放大器，采用2x2 mm小型表面贴装封装。该低噪声放大器（LNA）在1.5至3.8 GHz的宽频带内，增益平坦度为2.4 dB（峰峰值）。在3.5 GHz时，该放大器通常提供22.8 dB的增益、在50 mA偏置设置下+32 dBm的OIP3以及0.54 dB的噪声系数。LNA可由3.3至5伏的单路正电源供电。该器件采用符合绿色环保/RoHS标准的行业通用2x2 mm封装。 QPL9057采用高性能E-pHEMT工艺进行内部匹配，单路正电源供电时仅需五个外部元件即可工作：一个外部射频扼流圈、隔直/旁路电容以及一个连接到引脚1的偏置电阻。这款LNA集成了关断偏置功能，可用于时分双工（TDD）应用。 QPL9057针对1.5至4.2 GHz频段的线性性能进行了优化，但可低至600 MHz频率下工作。

• 0.6 - 4.2 GHz工作带宽
• 超低噪声系数，在3.5 GHz时噪声系数为0.54 dB
• 在1.5至3.8 GHz范围内增益大于20 dB
• 在1.7至3.8 GHz范围内增益变化平稳，为2.4 dB
• 偏置可调，可优化线性度
• 在50 mA IDD时OIP3为32 dBm
• 具有1.8V逻辑电平的关断模式引脚
• 无条件稳定
• 集成关断控制引脚
• 输入功率过大时仍能保持关断状态
• +3V至+5V单电源供电；无需-VGG

• 中继器/分布式天线系统（DAS）
• 移动基础设施LTE / WCDMA / CDMA / GSM
• 通用无线通信
• 时分双工（TDD）或频分双工（FDD）系统
