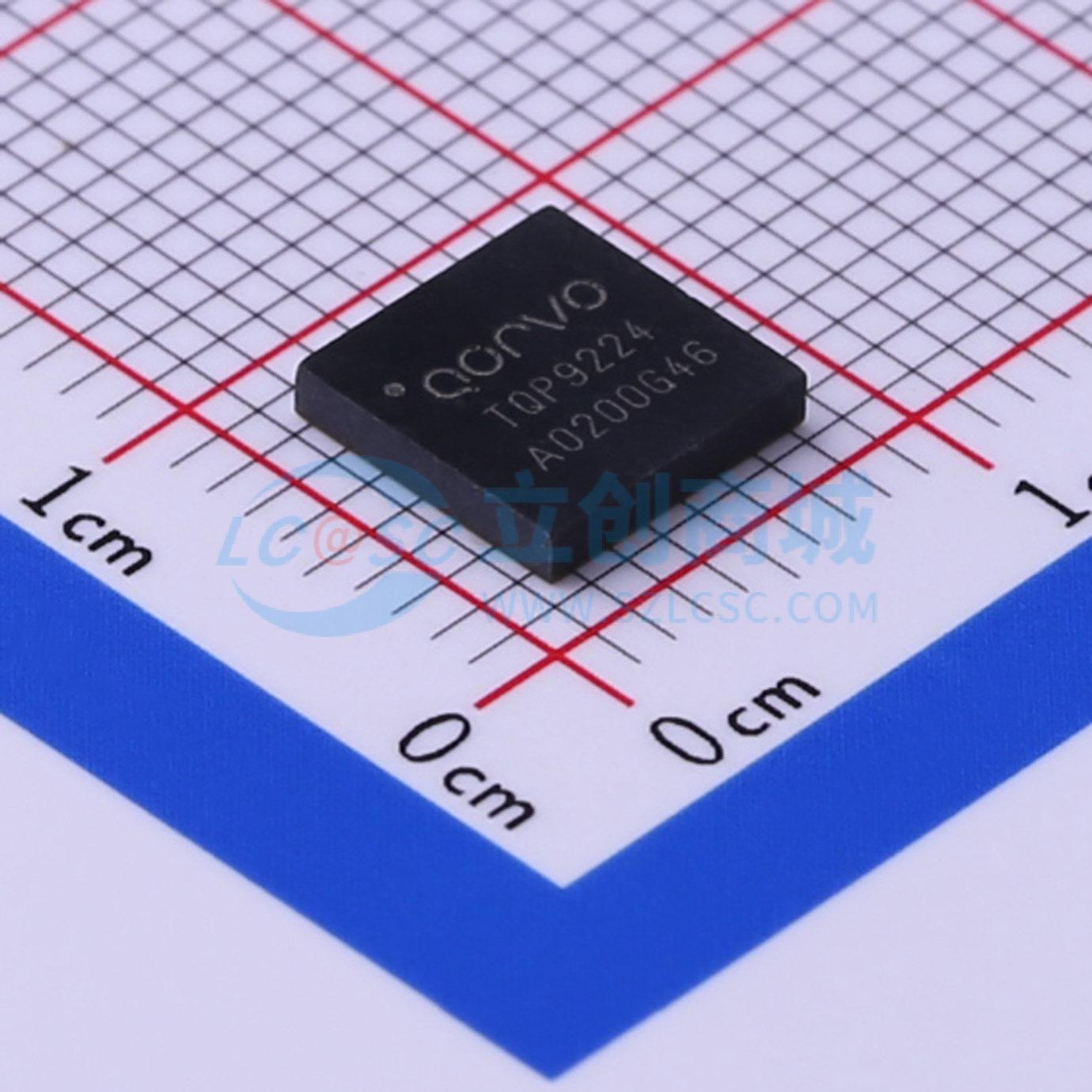

TQP9224TR13

TQP9224是一款高线性度的三级功率放大器，采用低成本表面贴装封装，集成片上偏置控制和温度控制电路，适用于小基站或企业级毫微微蜂窝基站应用。 TQP9224在2.3 - 2.4 GHz频率范围内，使用20 MHz LTE信号，在+24 dBm线性功率下可提供36.7 dB的高增益和-50 dBc的ACLR，覆盖3GPP频段30、40。 TQP9224集成了三级高性能放大器，可实现紧凑的系统设计，工作时仅需极少的外部元件。该放大器偏置可调，可根据特定性能要求优化功耗。TQP9224采用无铅/符合RoHS标准的7×7 mm表面贴装封装。

• 2.3 – 2.4 GHz频率范围
• 完全集成的三级功率放大器
• 内部匹配50 Ω输入/输出
• 平均功率Pavg = +24 dBm时，ACLR为-50 dBc
• +24 dBm时，增益36.7 dB，功率附加效率（PAE）为14%
• 静态电流204 mA
• 片上控制偏置和温度补偿电路
• 符合RoHS标准
• 覆盖频段30、40

• 小基站/微微蜂窝基站
• 企业级毫微微蜂窝基站
• 客户驻地设备（CPE）
• 数据卡和终端
• 分布式天线系统（DAS）
• 功率放大模块、中继器
