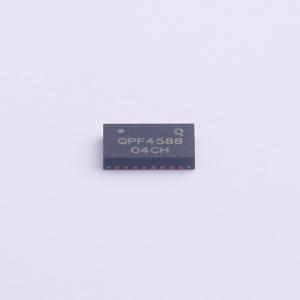

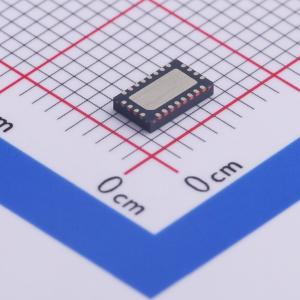

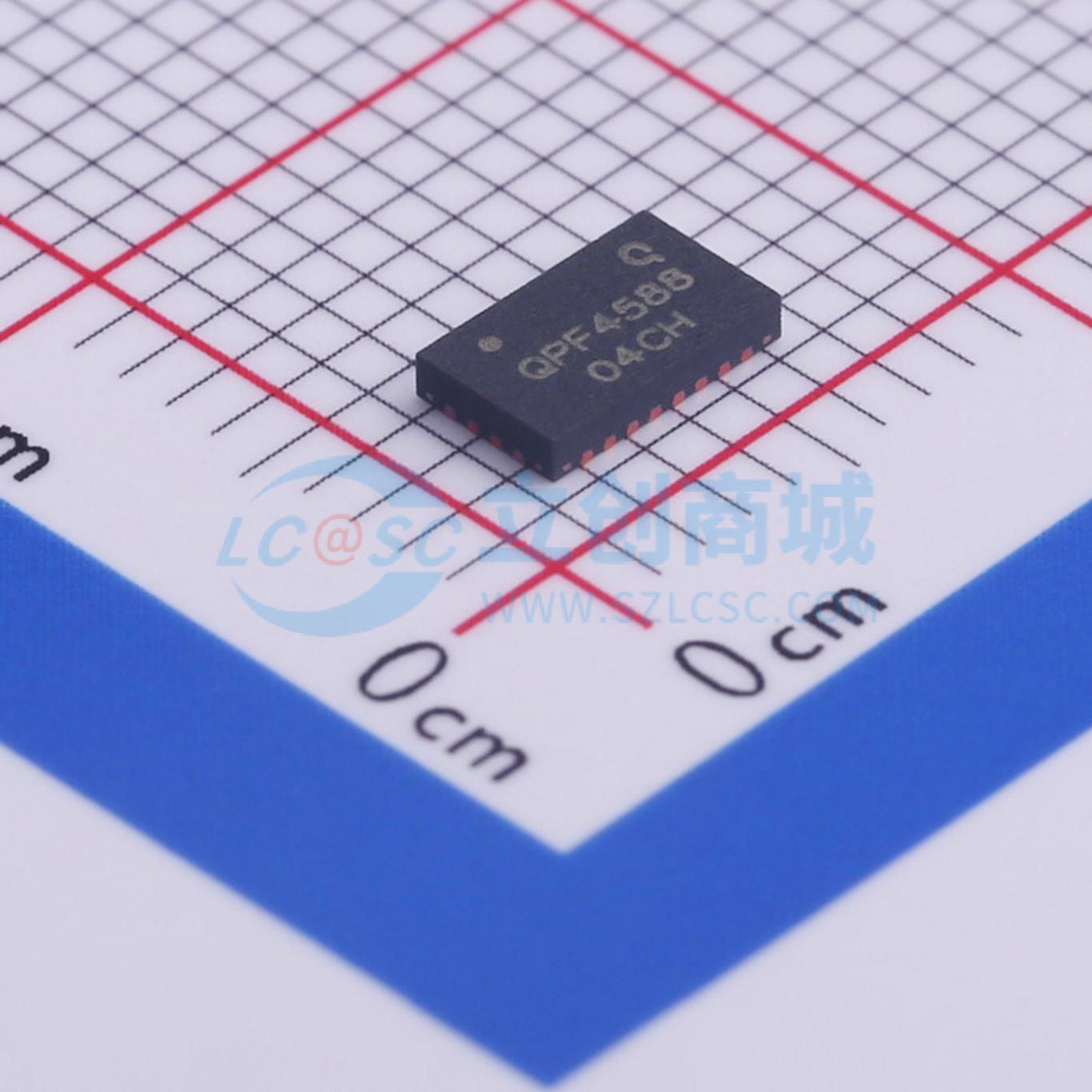

QPF4588TR13
QPF4588 Wi-Fi 802.11ax前端模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Qorvo QPF4588 是一个集成的前端模块 (FEM)，设计用于 Wi-Fi 802.11ax 系统。紧凑的外形和集成匹配最小化了应用中的布局面积。
- 品牌名称
- Qorvo
- 商品型号
- QPF4588TR13
- 商品编号
- C470923
- 商品封装
- QFN-24-EP(3x5)
- 包装方式
- 编带
- 商品毛重
- 0.076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | - | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 5.15GHz~5.925GHz | |
| 工作电压 | 5V |
商品概述
QPF4588是一款专为Wi-Fi 802.11ax系统设计的集成前端模块（FEM）。紧凑的外形和集成匹配电路可最大限度减少应用中的布局面积。 性能方面，着重针对5V电源电压优化功率放大器（PA），在保持最高线性输出功率和领先吞吐量的同时降低功耗。接收路径采用了最佳技术，通过噪声系数性能最大化接收灵敏度，且在各种条件下都能保持一致。 接收路径引出引脚，以便在最佳位置添加外部滤波。集成了针对二次和三次谐波的芯片级滤波，以及用于DBDC操作的2.4 GHz抑制功能。 有两种功率检测选项：一种是具有电压输出的直流功率检测器，另一种是通过定向耦合器输出射频信号的射频功率检测器。 QPF4588将5 GHz功率放大器（PA）、稳压器、单刀双掷开关（SP2T）、可旁路低噪声放大器（LNA）和耦合器集成到单个器件中。
商品特性
- 5150–5925 MHz
- 输出功率（POUT）= +16dBm，MCS11 HE80，动态误差向量幅度（EVM）为 -47dB
- 输出功率（POUT）= +18dBm，MCS11 HE80，动态误差向量幅度（EVM）为 -43dB
- 输出功率（POUT）= +23dBm，MCS9 VHT80，动态误差向量幅度（EVM）为 -35dB
- 输出功率（POUT）= +24dBm，MCS7 HT20/40，动态误差向量幅度（EVM）为 -30dB
- 输出功率（POUT）= +26dBm，MCS0 HT20，符合频谱模板要求
- 针对 +5 V 工作电压优化
- 发射增益为33 dB
- 噪声系数为2 dB
- 接收增益为16 dB，旁路损耗为7 dB
- 接收路径对2.4 GHz信号的抑制能力为30 dB
- 集成射频功率检测耦合器和直流功率检测器
应用领域
- 接入点
- 无线路由器
- 住宅网关
- 客户终端设备
- 物联网
