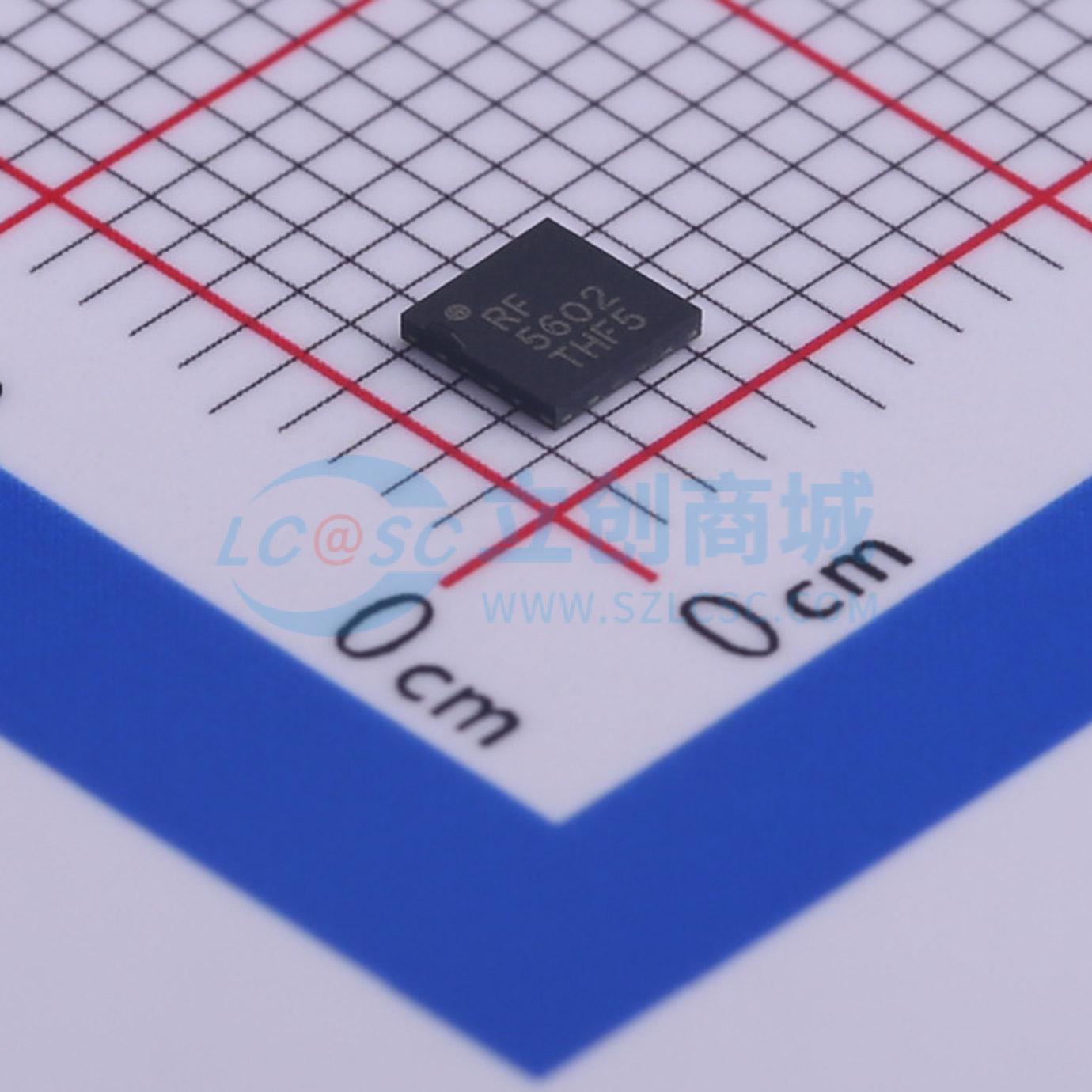

温馨提醒：图片仅供参考，商品以实物为准

RF5602TR7

3.0V~5.0V 2.3GHz~2.7GHz 线性功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RF5602是一款专为802.11b/g/n接入点发射机设计的线性功率放大器IC。该设备提供3mm x 3mm x 0.45mm的16引脚无引线芯片载体，背面接地。RF5602设计在较宽的电源电压和输出功率范围内保持线性。
品牌名称: Qorvo
商品型号: RF5602TR7
商品编号: C470925
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.032克(g)

商品概述

RF5602是一款专门为中功率应用设计的线性功率放大器IC。该器件采用先进的磷化铟镓异质结双极晶体管（HBT）工艺制造，旨在用作802.11b/g/n接入点发射机中的末级射频放大器。该器件采用3mm x 3mm x 0.45mm、16引脚、背面接地的无引脚芯片载体封装。RF5602设计用于在宽范围的电源电压和功率输出下保持线性度。

商品特性

32dB至34dB小信号增益
在27dBm、5.0V条件下，误差矢量幅度（RMS）为2.5%
在25.5dBm、4.2V条件下，误差矢量幅度（RMS）为2.5%
在24dBm、3.3V条件下，误差矢量幅度（RMS）为2.5%
芯片上集成功率检测器
多频率范围
高阻抗控制

应用领域

IEEE 802.11b/g/n Wi-Fi系统
2.4GHz ISM频段应用
商业和消费系统
2.3GHz至2.4GHz频段的WiBro应用
2.4GHz至2.5GHz频段的Wi-Fi应用
2.5GHz至2.7GHz频段的WiMAX应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RF放大器
	频率	2.4GHz~2.5GHz
	增益	34dB

	属性	参数值
	工作电压	3V~5V
	P1dB	33dBm
