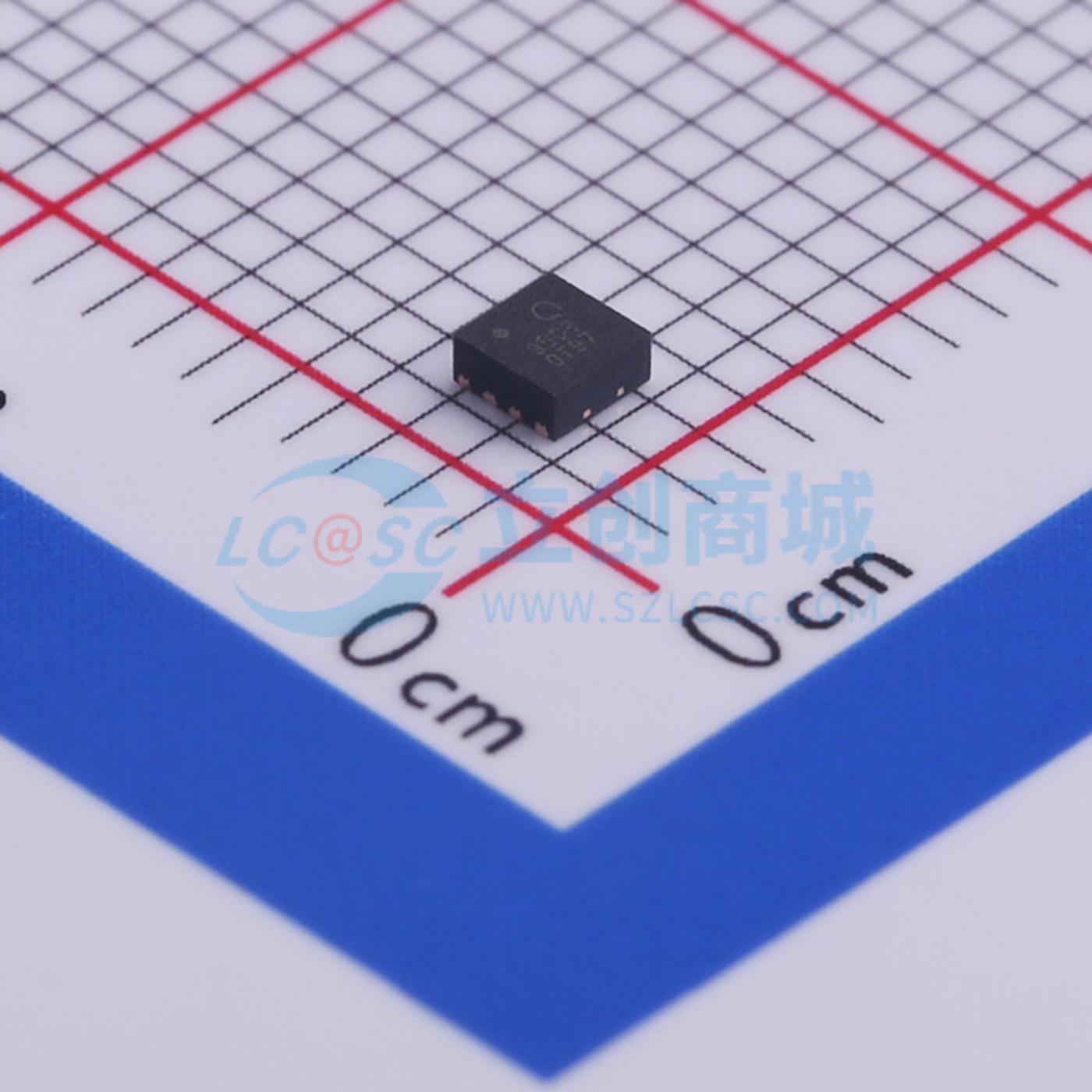

温馨提醒：图片仅供参考，商品以实物为准

QPL9503TR7

超低噪声、平坦增益LNA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: QPL9503 是一种扁平增益、高线性度、超低噪声放大器，采用2x2 mm表面贴装封装。LNA 在3到6 GHz 的宽带宽范围内提供2 dB（峰峰值）的增益平坦度。在5.5 GHz时，放大器通常提供21.6 dB的增益，+35.5 dBm OIP3，偏置设置为56 mA，噪声系数为0.95 dB。
品牌名称: Qorvo
商品型号: QPL9503TR7
商品编号: C470924
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

QPL9503是一款平坦增益、高线性度、超低噪声放大器，采用2x2毫米表面贴装封装。该LNA在3至6 GHz的宽带宽范围内提供2 dB（峰峰值）的增益平坦度。在5.5 GHz时，放大器通常提供21.6 dB的增益，在56 mA偏置设置下具有+35.5 dBm的OIP3和0.95 dB的噪声系数。LNA可以从3.3到5伏的单个正电源供电。该器件采用符合绿色/RoHS标准的工业标准2x2毫米封装。

QPL9503内部采用高性能E-pHEMT工艺进行匹配，仅需五个外部组件即可从单个正电源工作：一个外部RF扼流圈、阻隔/旁路电容以及连接到引脚1的偏置电阻。此LNA集成了关断偏置功能，允许在TDD应用中使用。

QPL9503针对3至6 GHz频率范围内的线性性能进行了优化，但可以工作在低至600 MHz的频率。

应用领域

4.5G，5G 大规模 MIMO
中继器 / DAS
移动基础设施 LTE-U / LAA
L 频段、S 频段、C 频段无线电
通用无线 TDD 或 FDD 系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	RF放大器
	频率	600MHz~6GHz
	增益	21.6dB
	噪声系数	0.9dB
	工作电压	3.3V~5.25V
	工作电流	56mA

	属性	参数值
	P1dB	19dBm
	工作温度	-40℃~+105℃
	输入回波损耗	10dB
	输出回波损耗	9dB
	IP3	35.5dBm
