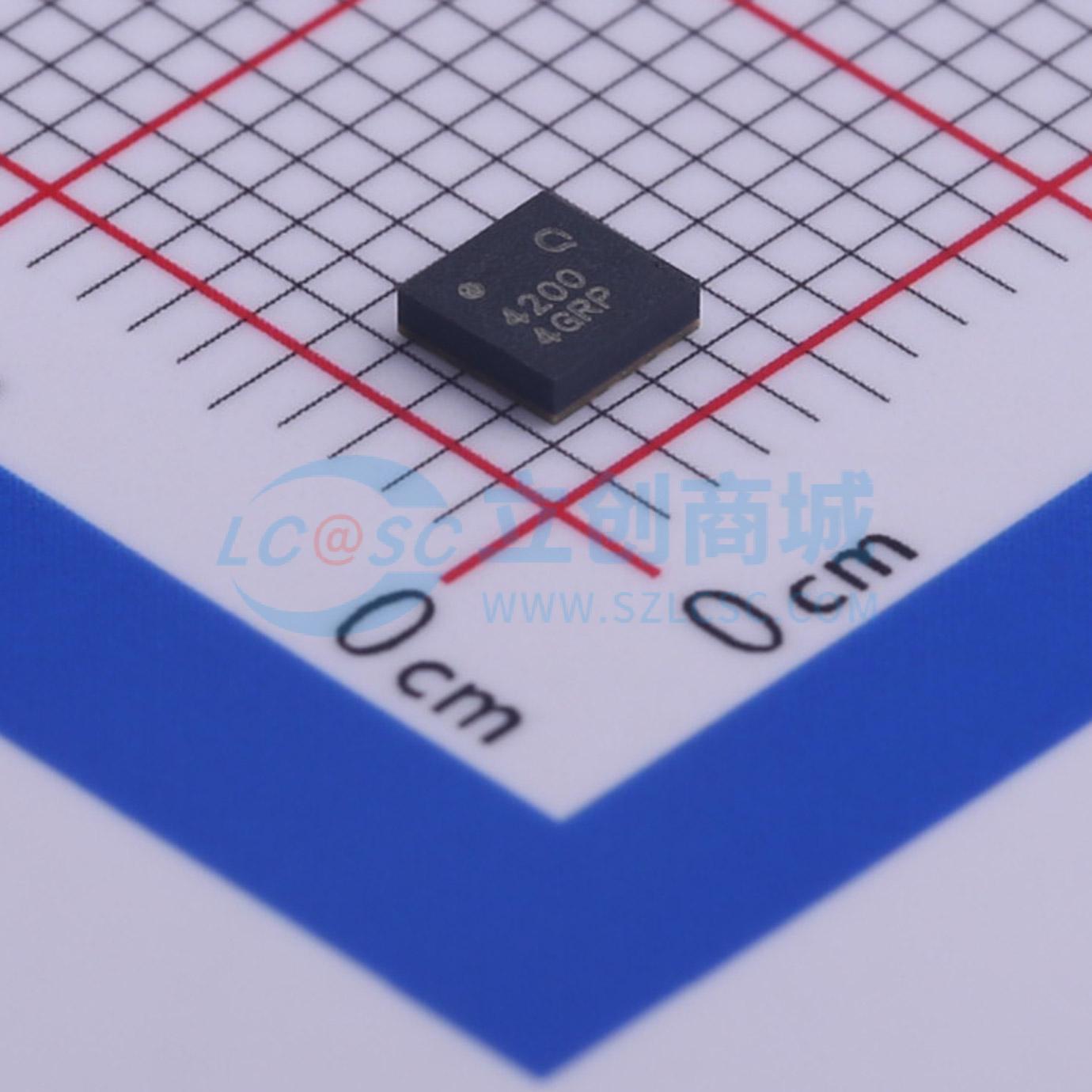

温馨提醒：图片仅供参考，商品以实物为准
QPF4200SR
QPF4200SR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Qorvo QPF4200 是一款集成前端模块 (FEM)，专为 Wi-Fi 6 (802.11ax) 系统设计。紧凑的设计和集成匹配最小化了应用中的布局面积。
- 品牌名称
- Qorvo
- 商品型号
- QPF4200SR
- 商品编号
- C470919
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.456克(g)
商品参数
参数完善中
商品概述
Qorvo QPF4200是一款专为Wi-Fi 6 (802.11ax)系统设计的集成前端模块（FEM）。其紧凑的外形和集成匹配电路可最大限度减少应用中的布局面积。 性能方面，着重针对5 V电源电压优化功率放大器（PA），在保持最高线性输出功率和领先吞吐量的同时降低功耗。接收路径采用了最佳技术，通过噪声系数性能最大化接收（Rx）灵敏度，且在各种条件下都能保持一致。 该模块还集成了用于二次和三次谐波的芯片级滤波，以及用于双频双连接（DBDC）操作的5 GHz抑制功能。 QPF4200将2.4 GHz功率放大器（PA）、稳压器、单刀双掷开关（SP2T）、可旁路低噪声放大器（LNA）和直流功率检测器集成于单一器件中。
商品特性
- 2412 - 2484 MHz
- 输出功率（POUT）= +19 dBm，MCS11 HE40，动态误差向量幅度（EVM）为 - 43 dB
- 输出功率（POUT）= +21 dBm，MCS9 VHT40，动态误差向量幅度（EVM）为 - 35 dB
- 输出功率（POUT）= +22.5 dBm，MCS7 VHT40，动态误差向量幅度（EVM）为 - 30 dB
- 输出功率（POUT）= +25 dBm，HT20 MCS0，符合频谱模板要求
- 输出功率（POUT）= +26 dBm，11b，符合频谱模板要求
- 针对 +5 V工作电压优化
- 发射（Tx）增益为33 dB
- 噪声系数为2.1 dB
- 接收（Rx）增益为15.5 dB，旁路损耗为6 dB
- 接收路径5 GHz抑制为25 dB
- 集成直流功率检测器
应用领域
- 接入点
- 无线路由器
- 住宅网关
- 客户驻地设备
- 物联网
