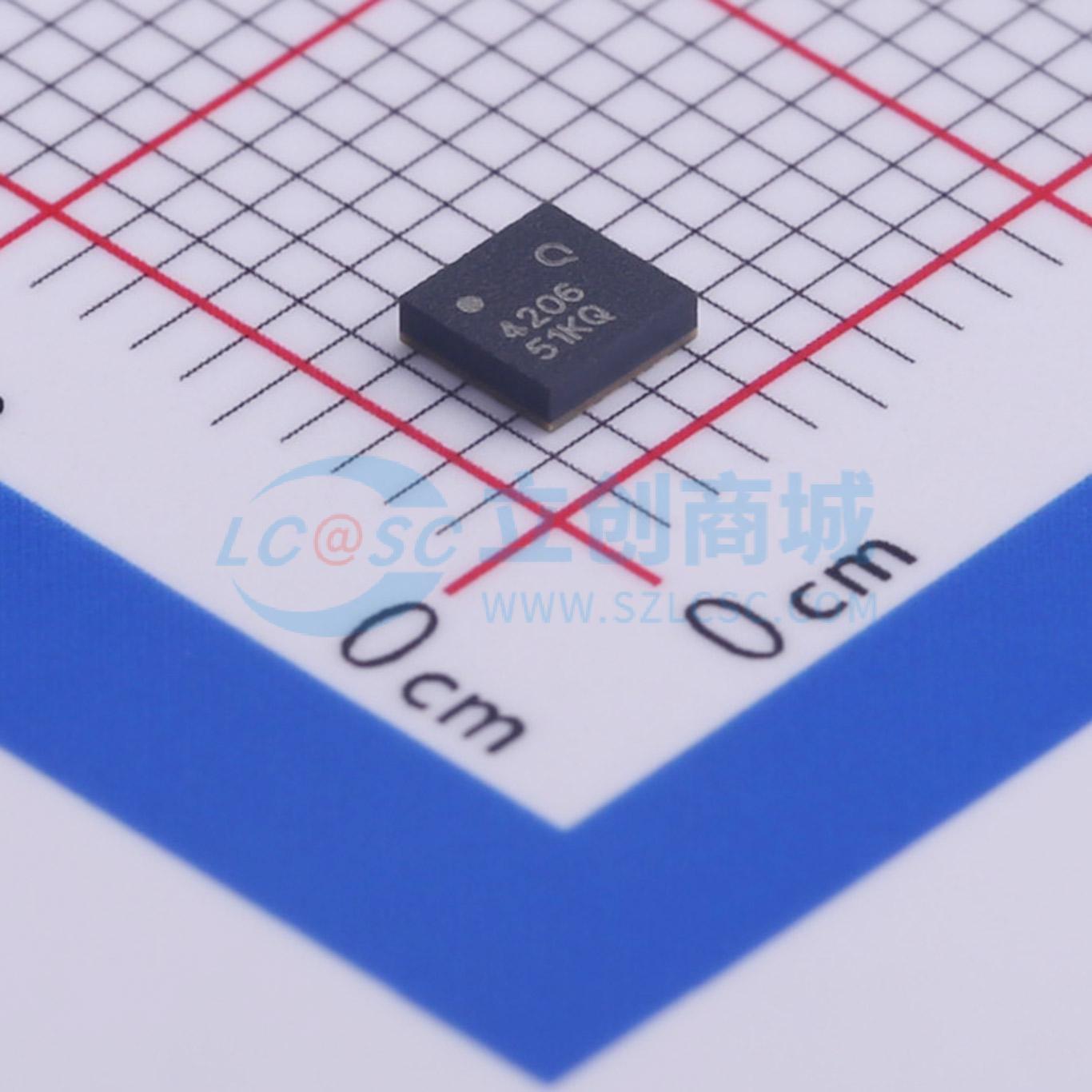

温馨提醒：图片仅供参考，商品以实物为准
QPF4206BSR
QPF4206BSR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Qorvo QPF4206B 是一个集成的前端模块 (FEM)，专为 Wi-Fi 6 (802.11ax) 系统设计。紧凑的外形和集成匹配最小化了布局面积。
- 品牌名称
- Qorvo
- 商品型号
- QPF4206BSR
- 商品编号
- C470920
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
参数完善中
商品概述
Qorvo QPF4206B是一款专为Wi-Fi 6 (802.11ax)系统设计的集成前端模块（FEM）。其紧凑的外形和集成匹配电路可最大限度减少应用中的布局面积。 该模块着重优化功率放大器（PA），使其在5V电源电压下工作，在保持最高线性输出功率和领先吞吐量的同时降低功耗。接收路径采用了最优技术，通过噪声系数性能最大化接收灵敏度，且在各种条件下都能保持一致。 另一关键特性是集成了对数功率检测器，可在低功率下实现功率精度。 QPF4206B集成了一个2GHz功率放大器（PA）、稳压器、单刀双掷开关（SP2T）和一个可旁路低噪声放大器（LNA）。
商品特性
- 2412–2484 MHz
- 输出功率（POUT）= +19dBm，MCS11 HE40，动态误差向量幅度（EVM）为 -43dB
- 输出功率（POUT）= +21dBm，MCS9 VHT40，动态误差向量幅度（EVM）为 -35dB
- 输出功率（POUT）= +22.5dBm，MCS7 HT20，动态误差向量幅度（EVM）为 -30dB
- 输出功率（POUT）= +25dBm，MCS0 HT20，符合频谱模板要求
- 针对 +5V 工作电压优化
- 发射增益为33dB
- 噪声系数为2.1dB
- 接收增益为15dB，旁路损耗为6dB
- 接收路径对5GHz信号的抑制能力为25dB
- 宽范围集成直流功率检测器
应用领域
- 接入点
- 无线路由器
- 住宅网关
- 客户终端设备
- 物联网
