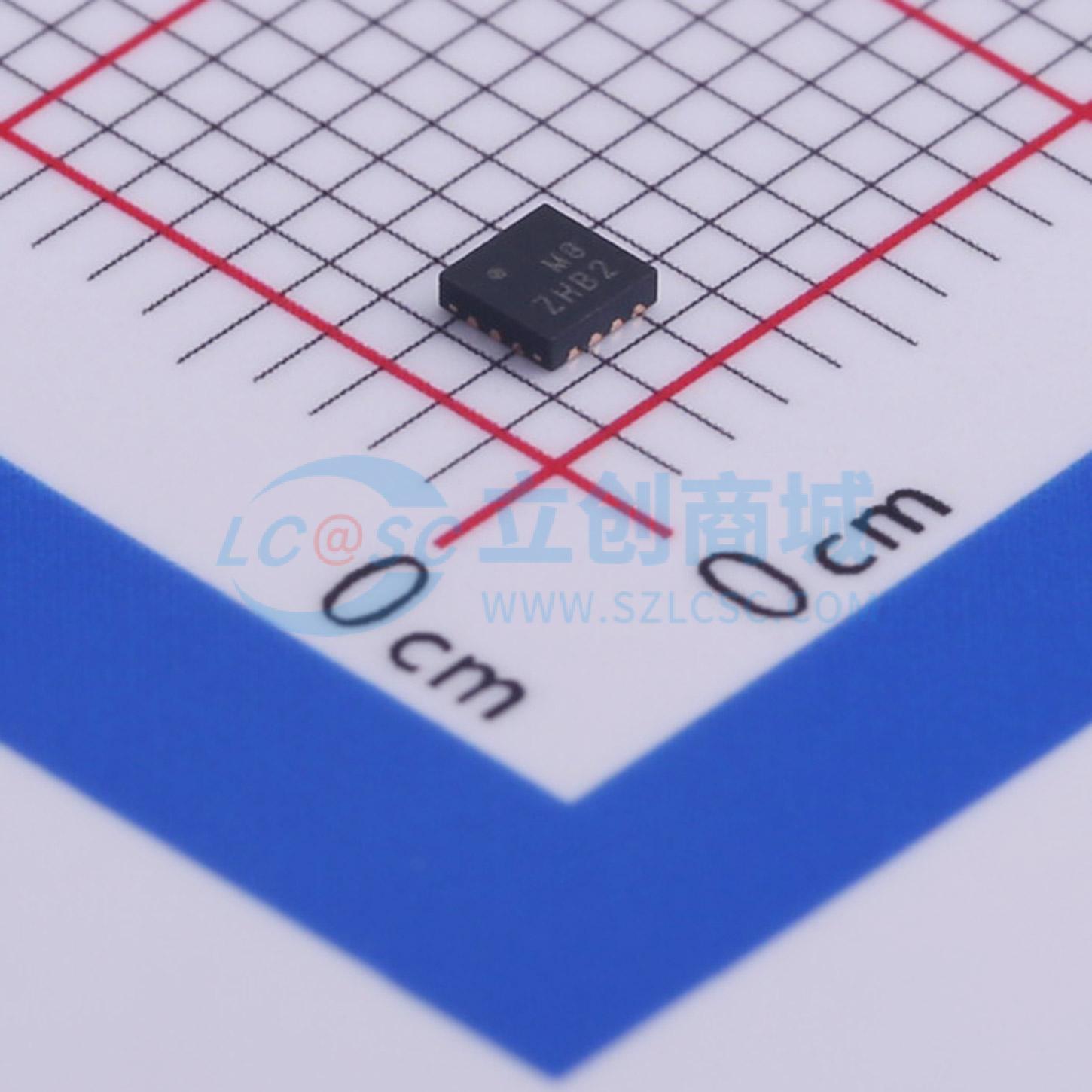

温馨提醒：图片仅供参考，商品以实物为准
QPC6082TR7
通用SP8T射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QPC6082是一款低损耗、高隔离度的SP8T射频开关，适用于CDMA、WCDMA和LTE应用，具有高线性度。
- 品牌名称
- Qorvo
- 商品型号
- QPC6082TR7
- 商品编号
- C470912
- 商品封装
- QFN-14-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 31dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.4dB | |
| 工作电压 | 2.4V~4.5V | |
| 工作温度 | -30℃~+90℃ |
商品概述
QPC6082是一款低损耗、高隔离度的单刀八掷（SP8T）开关，针对需要高线性度的CDMA、WCDMA和LTE应用进行了性能优化。 射频和天线端口可直接连接到50 Ω系统，控制逻辑与+1.3 V至+1.8 V系统兼容。如果射频或天线端口没有外部直流电压，则无需直流隔直电容。电源电压设计为连接到+2.85 V系统，但该器件在+2.4 V至+4.5 V电压下也可工作。 标准的14引脚QFN封装和2.0 mm x 2.0 mm的紧凑尺寸，为设计人员提供了一种紧凑、易用的开关组件，便于快速集成到多模式、多频段系统中。
商品特性
- 极低插入损耗：在5频段典型值为0.4 dB
- 高端口间隔离度：在5频段典型值为31 dB
- 可处理高达+32 dBm的功率输入到50 Ω负载
- 支持+1.3 V至+1.8 V控制逻辑的GPIO接口
- 多频段工作范围700 MHz至2700 MHz
- 紧凑的2.0 mm x 2.0 mm QFN封装
- 无需直流隔直电容（除非在射频端口施加外部直流电压）
应用领域
- 数据卡
- 物联网汽车遥测
- 蜂窝调制解调器和USB设备
- 多模式WCDMA、LTE应用
