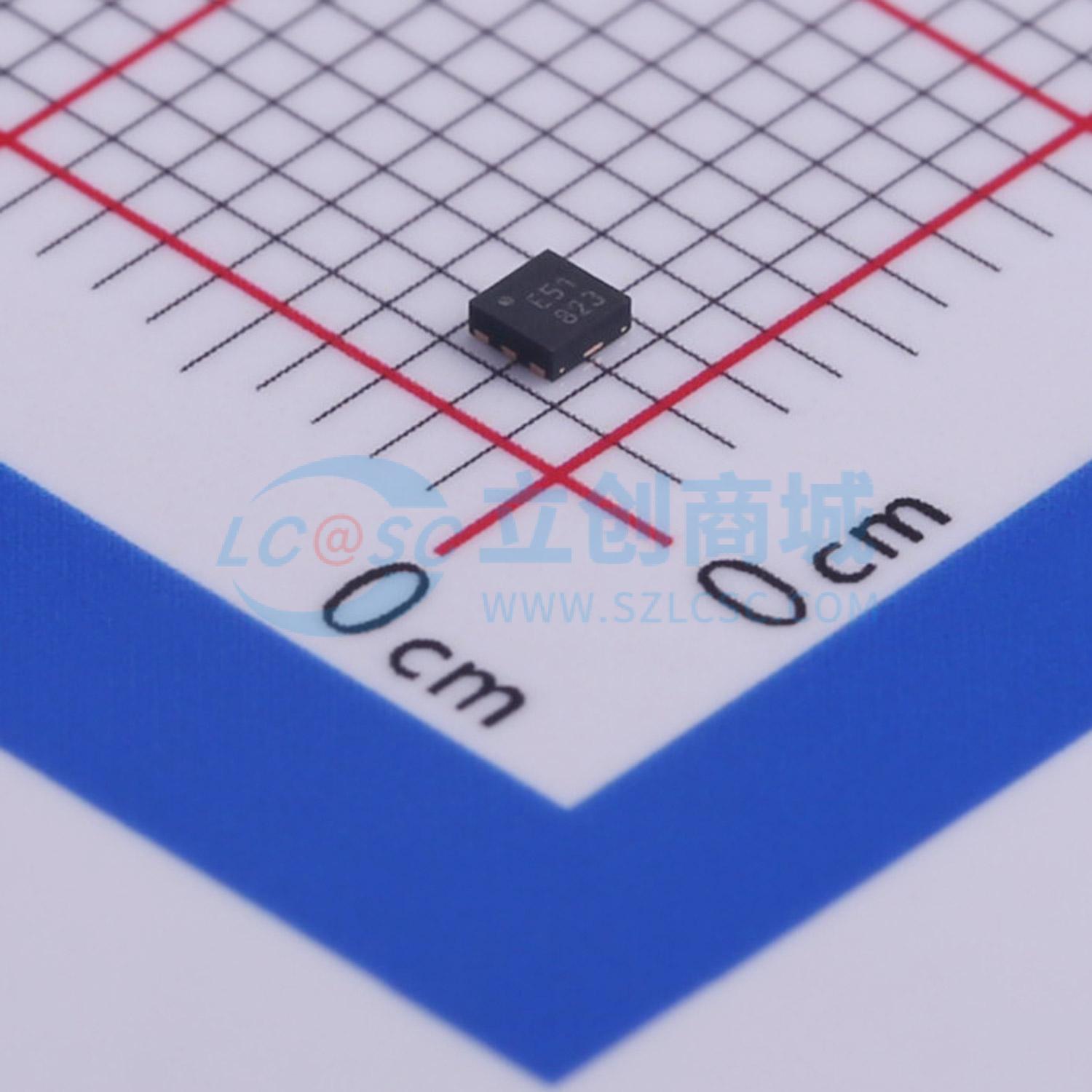

温馨提醒：图片仅供参考，商品以实物为准
PE42424A-Z
100MHz-6GHzSPDT射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PE42424是一款采用HaRPTM技术增强的反射式50ΩSPDT射频开关，适用于高功率和高性能WLAN802.11a/b/g/n/ac应用，支持高达6GHz的带宽。
- 品牌名称
- pSemi(游隼半导体)
- 商品型号
- PE42424A-Z
- 商品编号
- C470896
- 商品封装
- DFN-6-EP(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 100MHz~6GHz | |
| 隔离度 | 48dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1.2dB | |
| P1dB | 41dBm | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
PE42424是一款采用HaRP™技术增强的反射式50Ω单刀双掷（SPDT）射频开关，专为高功率、高性能的WLAN 802.11 a/b/g/n/ac应用而设计，例如支持高达6 GHz带宽的运营商和企业级Wi-Fi产品。 该开关具有出色的端口间隔离度、快速的开关速度和高功率处理能力，且采用紧凑的1.5×1.5 mm封装。PE42424还具有高线性度，在整个电源电压范围内保持不变。此外，该器件具有强大的静电放电（ESD）和温度性能，无需隔直电容或任何外部匹配元件。 PE42424采用Peregrine公司的UltraCMOS®工艺制造，这是一种在蓝宝石衬底上的绝缘体上硅（SOI）技术的专利变体。 Peregrine的HaRP技术增强功能可实现高线性度和出色的谐波性能。它是UltraCMOS工艺的一项创新特性，兼具砷化镓（GaAs）的性能以及传统互补金属氧化物半导体（CMOS）的经济性和集成度。
商品特性
- 支持802.11 a/b/g/n/ac
- 出色的隔离度
- 在2.4 GHz时为48 dB
- 在5.8 GHz时为35 dB
- 快速开关
- 开关时间为145 ns
- 开关速率为125 kHz
- 高功率处理能力
- 脉冲功率为39 dBm
- 连续波功率为30 dBm
- 在整个电源电压范围内具有高线性度
- 三阶输入截点（IIP3）为61 dBm
- 二阶输入截点（IIP2）为125 dBm
- 与1.8V控制逻辑兼容
- 工作温度为105 ℃
- 静电放电（ESD）性能
- 射频引脚到地的人体模型（HBM）静电放电能力为2500V
- 所有引脚的带电器件模型（CDM）静电放电能力为1000V
应用领域
- 高功率、高性能的WLAN 802.11 a/b/g/n/ac应用
- 运营商和企业级Wi-Fi产品
