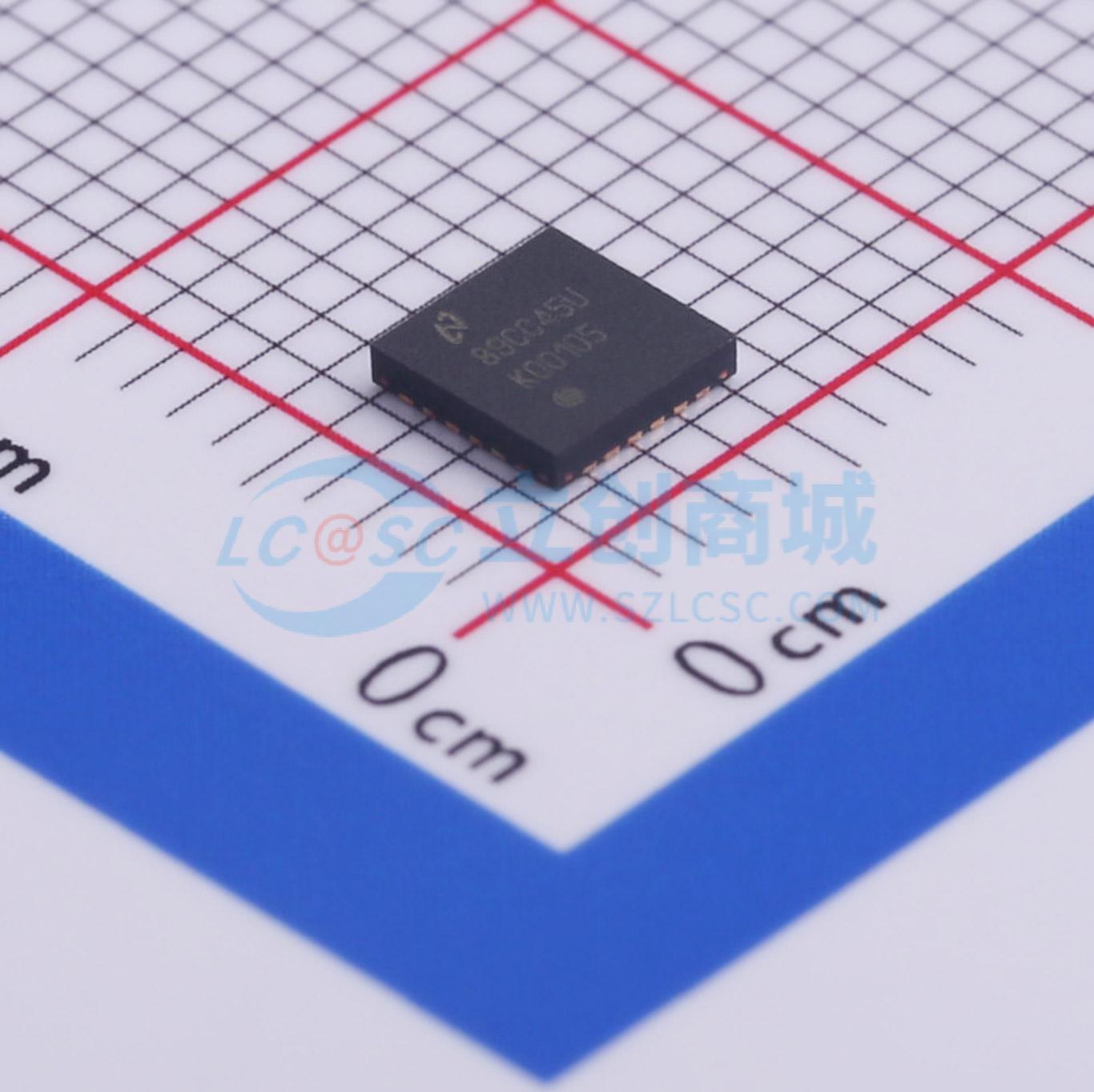

温馨提醒：图片仅供参考，商品以实物为准
LMK00105SQE/NOPB
超低抖动LVCMOS扇出缓冲器及带通用输入的电平转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- LMK00105 超低抖动 LVCMOS 扇出缓冲器/电平转换器（具有通用输入）
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMK00105SQE/NOPB
- 商品编号
- C471855
- 商品封装
- WQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.073克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 200MHz | |
| 输入通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 5 | |
| 工作电压 | 2.375V~3.45V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LMK00105是一款高性能、低噪声的LVCMOS扇出缓冲器，可从差分、单端或晶体输入分配五个超低抖动时钟。LMK00105支持同步输出使能，实现无毛刺操作。超低偏斜、低抖动和高电源抑制比（PSRR）特性，使其非常适合各种网络、电信、服务器和存储区域网络、RRU本振（LO）参考分配、医疗和测试设备应用。 核心电压可设置为2.5 V或3.3 V，输出电压可设置为1.5 V、1.8 V、2.5 V或3.3 V。LMK00105可通过引脚编程轻松配置。
商品特性
- 5路LVCMOS输出，直流至200 MHz
- 通用输入
- LVPECL
- LVDS
- HCSL
- SSTL
- LVCMOS和LVTTL
- 晶体振荡器接口 晶体输入频率：10至40 MHz
- 输出偏斜：6 ps
- 附加相位抖动：156.25 MHz时为30 fs（12 kHz至20 MHz）
- 低传播延迟
- 采用3.3 V或2.5 V核心电源电压工作
- 可调节输出电源：每组输出可设置为1.5 V、1.8 V、2.5 V和3.3 V
- 24引脚WQFN封装（4.0 mm×4.0 mm×0.8 mm）
应用领域
- RRU应用的本振（LO）参考分配
- SONET、以太网、光纤通道线卡 光传输网络
- GPON OLT/ONU 服务器和存储区域网络
- 医学成像
- 便携式测试与测量
- 高端音视频
