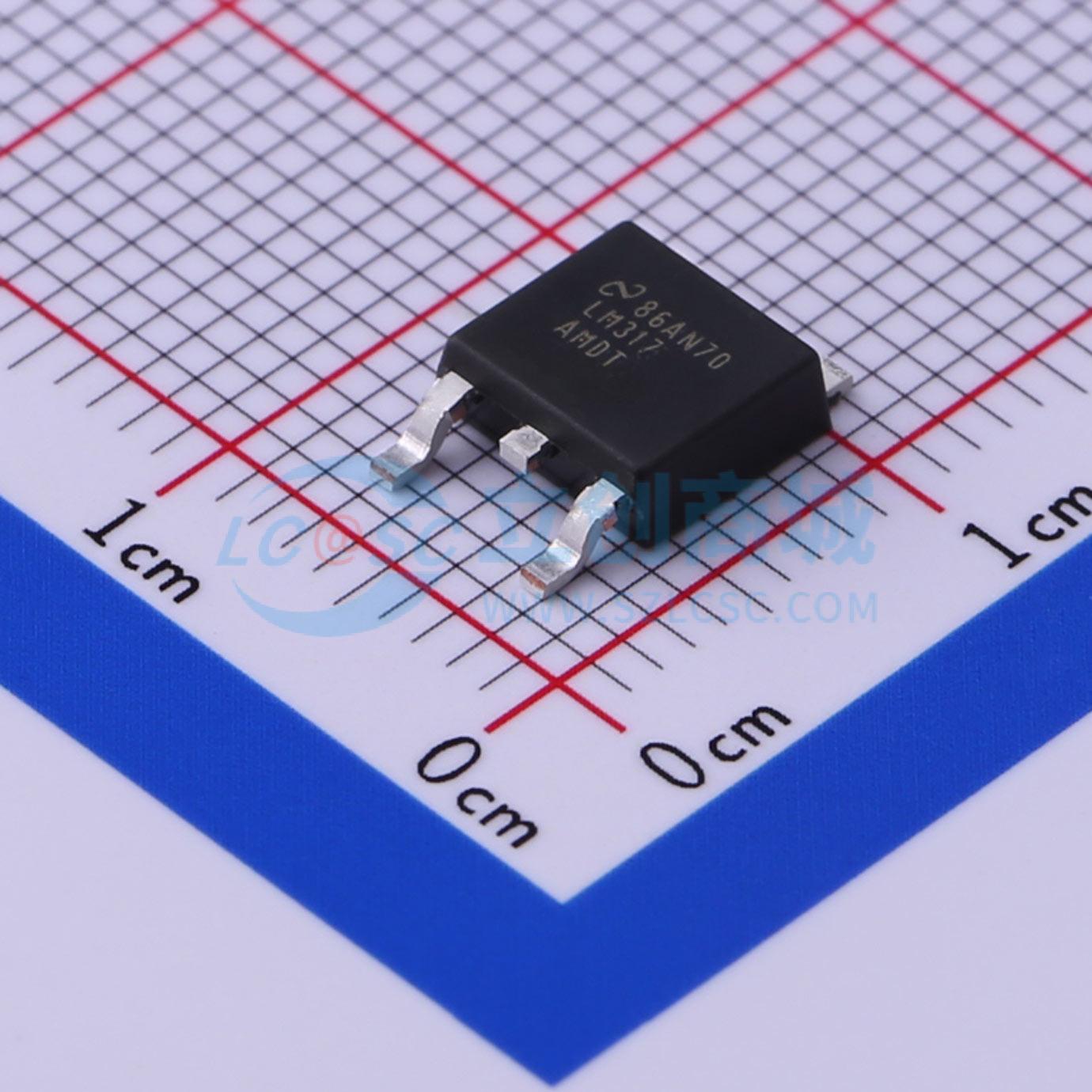

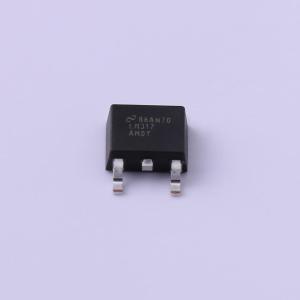

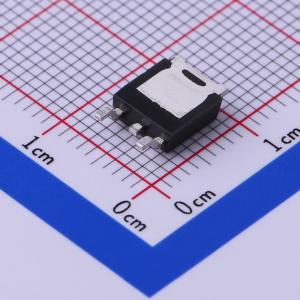

LM317AMDTX/NOPB

LM317A可调三端正电压稳压器能够在1.25 V至37 V的输出范围内提供超过1.5 A的电流，并提供1%的输出电压精度。LM317A器件采用SOT - 223封装，非常适合对空间要求严格且需要高性能稳压的应用。该器件使用极其简单，只需两个外部电阻即可设置输出电压。与标准固定稳压器相比，LM317A器件在电源调整率和负载调整率方面表现更优。 LM317A提供全面的过载保护，如限流、热过载保护和安全区保护。即使调节端断开，所有过载保护电路仍能完全正常工作。 通常情况下，除非器件与输入滤波电容的距离超过6英寸，否则无需使用电容，在这种情况下需要一个输入旁路电容。可添加一个可选的输出电容以改善瞬态响应。调节端可进行旁路处理，以实现标准三端稳压器难以达到的高纹波抑制比。 由于LM317A稳压器是悬浮式的，仅检测输入 - 输出压差，因此只要不超过最大输入 - 输出压差，就可以对几百伏的电源进行稳压。超过最大输入 - 输出压差将导致输出短路。 通过在调节引脚和输出之间连接一个固定电阻，LM317A还可用作精密电流稳压器。通过将调节端接地，可实现具有电子关断功能的电源，此时输出被设定为1.25 V，大多数负载在此电压下消耗的电流很小。

• 典型电源调整率：0.005%/V
• 输出电压容差：1%
• 输出电流：1.5 A
• 可调输出低至1.25 V
• 限流值随温度恒定
• 纹波抑制比：80 dB
• 输出短路保护
• 工作温度范围：-40°C至125°C

• 汽车LED照明
• 电池充电器
• 开关电源后置稳压
• 恒流稳压器
• 微处理器电源
