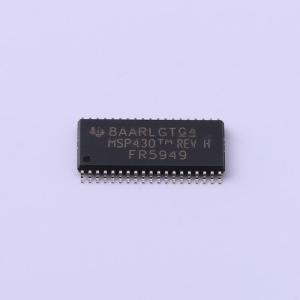

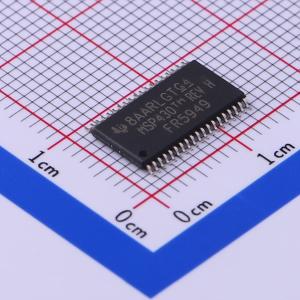

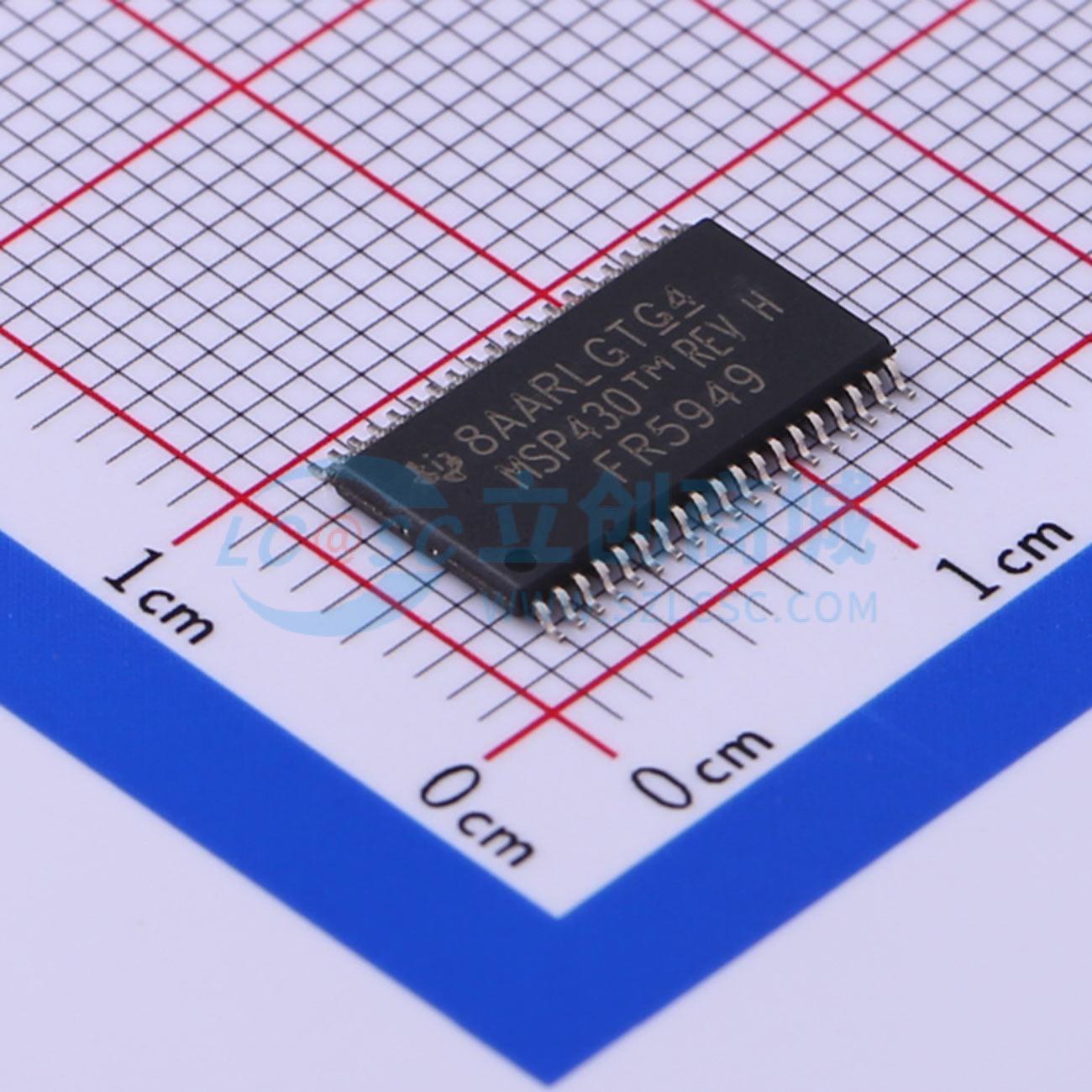

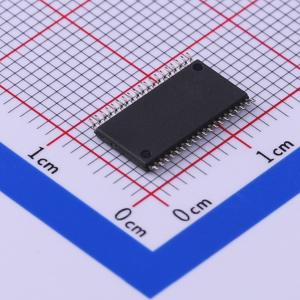

MSP430FR5949IDAR
具有 64KB FRAM、2KB SRAM、AES、12 位 ADC、比较器、DMA、UART/SPI/I2C 和计时器的 16MHz MCU
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MSP430FR5949 具有 64KB FRAM、2KB SRAM、AES、12 位 ADC、比较器、DMA、UART/SPI/I2C 和计时器的 16MHz MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- MSP430FR5949IDAR
- 商品编号
- C471863
- 商品封装
- TSSOP-38-6.2mm
- 包装方式
- 编带
- 商品毛重
- 0.315克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | MSP430 CPUXV2 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 16 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FRAM |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 2KB | |
| EEPROM容量 | - | |
| I/O数量 | 31 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该产品属于MSP430超低功耗FRAM平台产品,结合了独特的嵌入式FRAM与整体超低功耗系统架构,可在较低能源预算下提升性能。FRAM技术结合了SRAM的速度、灵活性、耐久性与闪存的稳定性和可靠性。产品系列包含多种搭载FRAM的器件,配有ULP 16位MSP430 CPU以及适用于各类应用的智能外设,架构设有7种低功耗模式,针对能量受限应用延长电池使用寿命进行了优化。
商品特性
- 采用16位RISC架构,时钟频率最高可达16MHz,电源电压范围为1.8V~3.6V
- 具备经优化的超低功耗模式,工作模式典型功耗约100μA/MHz,LPM3待机模式(搭载低功率低频内部时钟源VLO)典型功耗0.4μA,LPM3.5实时时钟模式典型功耗0.25μA,LPM4.5关断模式典型功耗0.02μA
- 内置超低功耗非易失性铁电RAM(FRAM),容量最高可达64KB,写入功耗低,单字写入速度125ns,可在4ms内完成64KB写入,程序、数据、存储可在单个空间统一存储,写入周期耐久性可达10^15次,具备抗辐射、非磁性特性
- 集成智能数字外设:包含32位硬件乘法器、3通道内部DMA、带日历和报警功能的实时时钟、5个16位定时器(每个定时器最多带有7个捕捉/比较寄存器)、16位循环冗余校验器
- 集成高性能模拟模块:包含16通道模拟比较器、12位模数转换器(带有内部基准、采样保持,最多支持16个外部输入通道)
- 所有多功能输入输出引脚均支持电容触摸功能,无需额外外部组件
- 支持每位、每字节、每字成对访问,所有端口支持从低功耗模式的边沿可选唤醒,所有端口支持可编程上拉和下拉
- 提供代码安全加密功能,部分型号支持128位或256位AES加密解密协处理器,可为随机数生成算法提供随机数种子
- 支持增强型串行通信:支持自动波特率侦测的通用异步收发器、IrDA编码解码、串行外设接口SPI、支持多从器件寻址的I2C,自带硬件UART和I2C引导加载程序
- 具备灵活时钟系统:带有10个可选原厂调整频率的定频数控振荡器、低功率低频内部时钟源、32kHz晶振、高频晶振
- 支持专业开发环境,提供对应开发套件
应用领域
- 计量
- 能量采集传感器节点
- 可穿戴电子产品
- 传感器管理
- 数据日志
