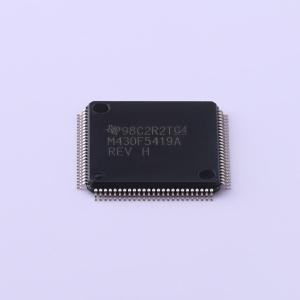

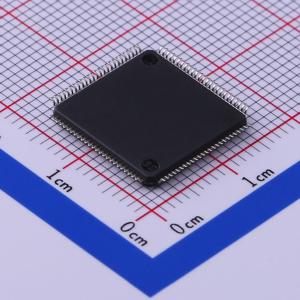

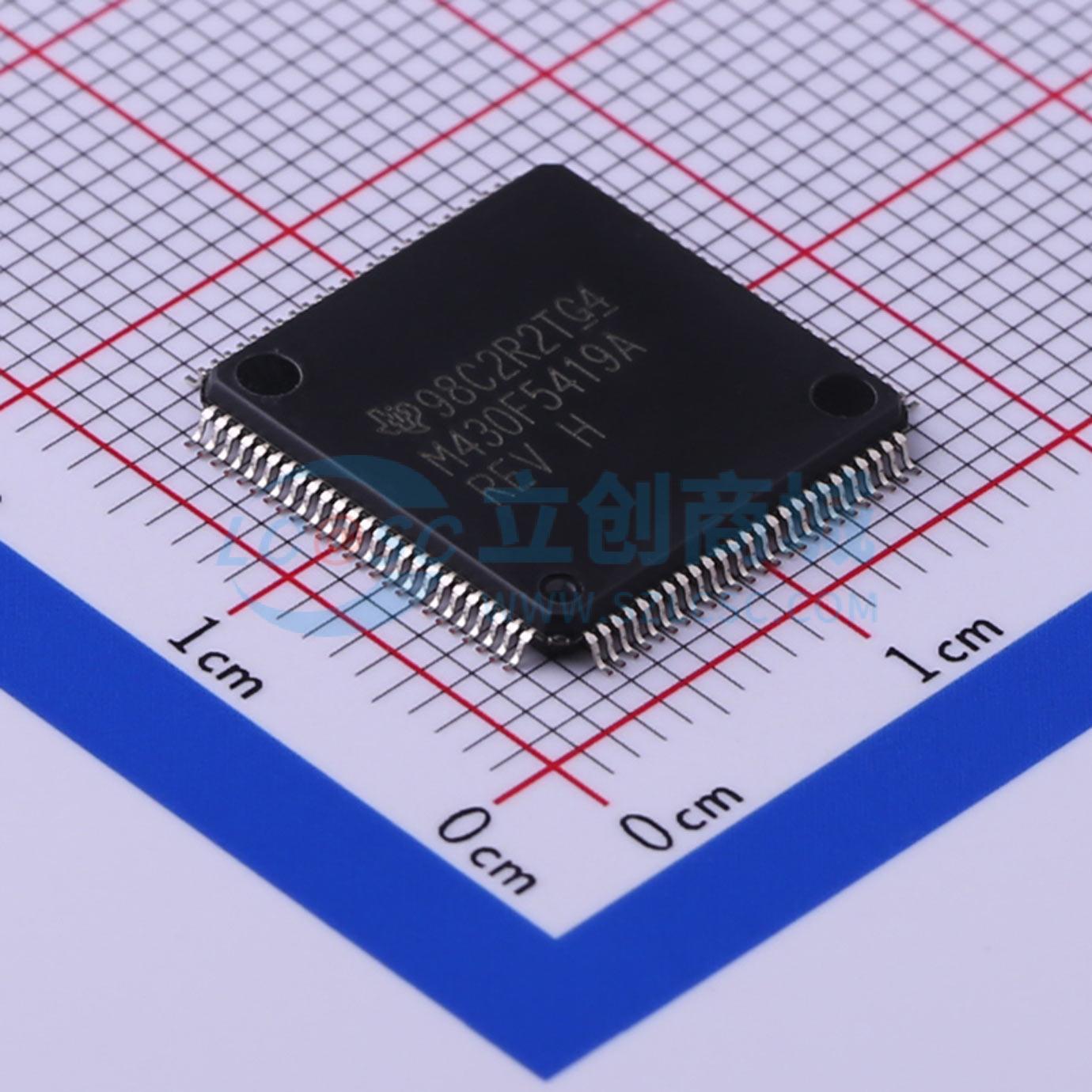

MSP430F5419AIPZR

具有 128KB 闪存、16KB SRAM、12 位 ADC、DMA、UART/SPI/I2C、计时器和硬件乘法器的 25MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F5419A 具有 128KB 闪存、16KB SRAM、12 位 ADC、DMA、UART/SPI/I2C、计时器和硬件乘法器的 25MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F5419AIPZR
商品编号: C475490
商品封装: LQFP-100(14x14)
包装方式: 编带
商品毛重: 0.814克(g)

商品参数

商品概述

TI的MSP系列超低功耗微控制器包括多款针对不同应用设计、具有不同外设组合的设备。该架构结合了多种低功耗模式，优化以在便携式测量应用中实现更长的电池寿命。该设备配备了一个强大的16位RISC CPU、16位寄存器和常量生成器，有助于最大化代码效率。数字控制振荡器（DCO）使设备能够在3.5 μs（典型值）内从低功耗模式唤醒至活动模式。

MSP430F543XA和MSP430F541XA系列微控制器配置有三个16位定时器、高性能12位ADC、最多四个USCI、硬件乘法器、DMA、带有报警功能的RTC模块以及最多87个I/O引脚。

商品特性

低供电电压范围：3.6 V 至 1.8 V
极低功耗 - 活动模式 (AM)：所有系统时钟激活，8 MHz、3.0 V 时 Flash 程序执行为 230 μA/MHz（典型值），8 MHz、3.0 V 时 RAM 程序执行为 110 μA/MHz（典型值）
待机模式 (LPM3)：实时时钟 (RTC) 带晶振、看门狗和电源监控器运行，全 RAM 保留，快速唤醒：2.2 V 时 1.7 μA，3.0 V 时 2.1 μA（典型值）；低功耗振荡器 (VLO)、通用计数器、看门狗和电源监控器运行，全 RAM 保留，快速唤醒：3.0 V 时 1.2 μA（典型值）
关闭模式 (LPM4)：全 RAM 保留，电源监控器运行，快速唤醒：3.0 V 时 1.2 μA（典型值）
停机模式 (LPM4.5)：3.0 V 时 0.1 μA（典型值）
从待机模式唤醒时间为 3.5 μs（典型值）
16 位 RISC 架构 - 扩展内存 - 最高 25 MHz 系统时钟
灵活的电源管理系统 - 完全集成的 LDO，可编程调节核心供电电压 - 电源电压监控和欠压保护
统一时钟系统 - FLL 控制环路用于频率稳定 - 低功耗低频内部时钟源 (VLO) - 低频校准内部参考源 (REFO) - 32 kHz 晶振 - 高频晶振最高 32 MHz
16 位定时器 TA0，带五个捕获/比较寄存器的 Timer_A
16 位定时器 TA1，带三个捕获/比较寄存器的 Timer_A
16 位定时器 TB0，带七个捕获/比较影子寄存器的 Timer_B
最多四个通用串行通信接口 (USCIs) - USCI_A0、USCI_A1、USCI_A2 和 USCI_A3 各支持：增强型 UART 支持自动波特率检测、IrDA 编码器和解码器、同步 SPI - USCI_B0、USCI_B1、USCI_B2 和 USCI_B3 各支持：I2C、同步 SPI
12 位模数转换器 (ADC) - 内部参考 - 采样保持 - 自动扫描功能 - 14 个外部通道、2 个内部通道
硬件乘法器支持 32 位运算
串行板载编程，无需外部编程电压
3 通道内部 DMA
带 RTC 功能的基本定时器
设备对比总结了可用的系列成员

应用领域

模拟和数字传感器系统
数字电机控制
远程控制
温度调节器
数字定时器
手持仪表

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPUXV2
	CPU最大主频	25MHz
	CPU位数	16 Bit
	程序存储容量	128KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	16KB
	EEPROM容量	-
	I/O数量	87
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
