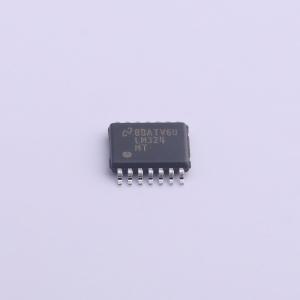

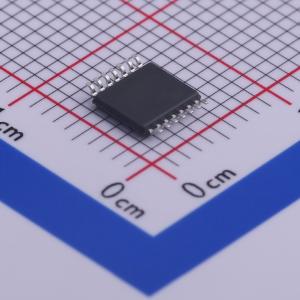

温馨提醒：图片仅供参考，商品以实物为准
LM324MTX/NOPB
低功耗四通道运算放大器 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM324-N 四通道 32V 1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM324MTX/NOPB
- 商品编号
- C471061
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 45nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | -1.5V~16V | |
| 功能特性 | 内置补偿 |
商品概述
LMx24-N、LM2902-N由四个独立的高增益、内部频率补偿运算放大器组成，可在宽电压范围下采用单电源工作，也支持双电源工作，低功耗电源电流消耗与电源电压大小无关，可直接用于数字系统使用的标准5V电源，无需额外的±15V电源即可提供所需的接口电路。
商品特性
- 内部完成频率补偿，可实现单位增益
- 直流电压增益可达100dB
- 单位增益带宽为1MHz，带温度补偿
- 电源电压范围宽，支持单电源3V~32V，或双电源±1.5V~±16V
- 电源消耗电流极低，仅700μA，电流大小基本与电源电压无关
- 输入偏置电流低，为45nA，带温度补偿
- 输入失调电压低，为2mV，失调电流为5nA
- 输入共模电压范围包含地电位
- 差分输入电压范围等于电源电压范围
- 输出电压摆幅大，范围为0V~V+ - 1.5V
- 单个封装集成四个内部补偿运算放大器，无需双电源即可工作
- 允许在地电位附近直接传感，输出电压也可达到地电位
- 兼容所有形式的逻辑电路
- 功耗符合电池供电工作要求
- 即便仅采用单电源工作，线性模式下输入共模电压范围仍包含地电位，输出电压摆幅可达到地电位
- 单位增益交叉频率带温度补偿，输入偏置电流也带温度补偿
应用领域
- 传感器放大器
- 直流增益模块
- 传统运算放大器电路
