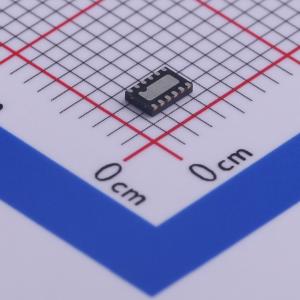

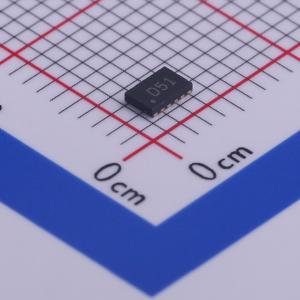

DAC7551IDRNR
DAC7551IDRNR
- 描述
- DAC7551 12 位超低短时脉冲波形干扰电压输出数模转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC7551IDRNR
- 商品编号
- C471065
- 商品封装
- WSON-12-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 1 | |
| 接口类型 | SPI | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 5us | |
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 0.35LSB | |
| 工作温度 | -40℃~+105℃ |
商品概述
DAC7551是一款单通道电压输出数模转换器(DAC),具有出色的线性度和单调性,采用专有架构,可将毛刺能量降至最低。低功耗的DAC7551采用2.7V至5.5V单电源供电。DAC7551输出放大器可驱动2kΩ、200pF的负载,实现轨到轨输出,建立时间为5μs;输出范围通过外部电压基准设置。 三线串行接口的时钟速率最高可达50MHz,兼容SPI、QSPI、Microwire和DSP接口标准。该器件集成了上电复位电路,确保DAC输出在上电时为0V,并保持该状态,直到对器件进行有效的写操作。该器件具备掉电功能,可将器件的电流消耗降至2μA以下。 小尺寸和低功耗特性使DAC7551非常适合电池供电的便携式应用。在5V电源下,功耗通常为0.5mW;在3V电源下,功耗通常为0.23mW;在掉电模式下,功耗可降至1μW。 DAC7551采用12引脚SON封装,工作温度范围为-40℃至+105℃。
商品特性
- 相对精度(INL):±0.35LSB
- 超低毛刺能量:0.1nV-s
- 低功耗运行:在2.7V时为100μA
- 上电复位至零刻度
- 电源:2.7V至5.5V单电源
- 掉电:在2.7V时为0.05μA
- 12位线性度和单调性
- 轨到轨电压输出
- 建立时间:5μs(最大值)
- 带施密特触发器输入的SPI兼容串行接口:最高50MHz
- 菊花链功能
- 异步硬件清零至零刻度
- 规定的温度范围:-40℃至+105℃
- 小型2×3mm、12引脚SON封装
应用领域
- 便携式电池供电仪器
- 数字增益和失调调整
- 可编程电压和电流源
- 可编程衰减器
- 工业过程控制
