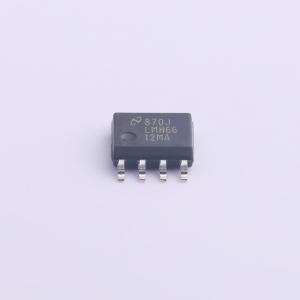

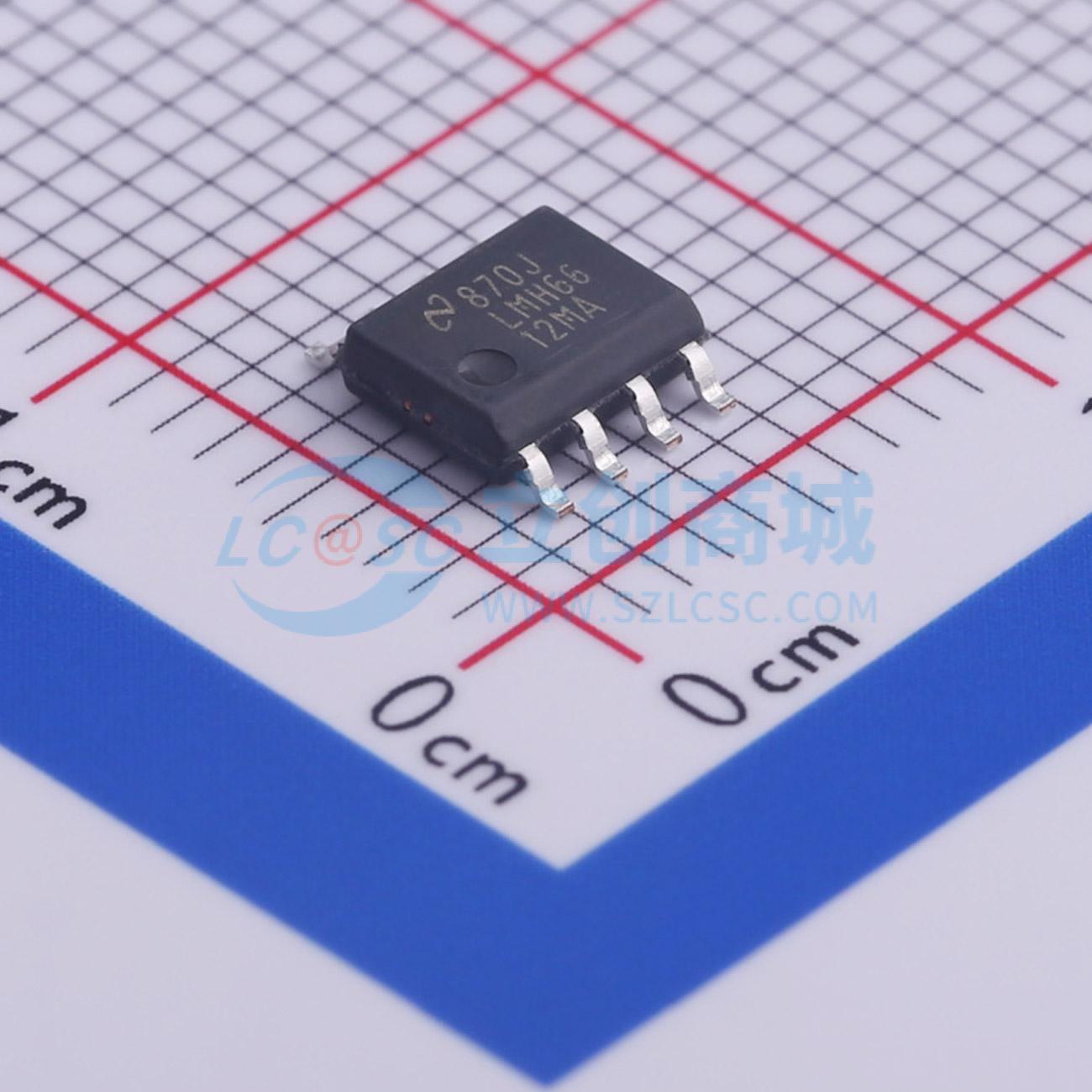

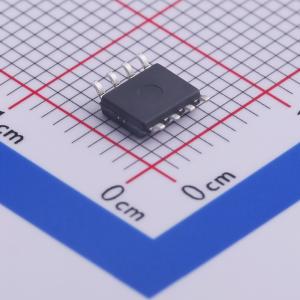

LMH6612MA/NOPB

单电源345 MHz轨到轨输出放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMH6612 单电源、双通道 345MHz 轨到轨输出放大器和 PLC 线路驱动器
品牌名称: TI(德州仪器)
商品型号: LMH6612MA/NOPB
商品编号: C471066
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.157克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输出
	增益带宽积(GBW)	130MHz
	输入失调电压(Vos)	1.5mV
	输入失调电压温漂(Vos TC)	4uV/℃
	压摆率(SR)	460V/us
	输入偏置电流(Ib)	10.1uA
	输入失调电流(Ios)	10nA

	属性	参数值
	输入电压噪声密度(eN)	10nV/√Hz@100kHz
	共模抑制比(CMRR)	98dB
	静态电流(Iq)	3.2mA
	输出电流	100mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~11V
	双电源电压(Vee~Vcc)	-1.35V~5.5V
	功能特性	使能/关断功能

商品概述

LMH6611为带关断功能的单通道放大器，LMH6612为双通道放大器，二者均为345MHz轨到轨输出放大器，单通道静态电流仅3.2mA，专为注重功耗的单电源系统设计，提供高性能；拥有精确修整的输入失调电压，具备低噪声、低失真性能，满足高准确度场景应用需求，拥有良好的功率性能比；输入共模范围可延伸至负电源轨下方200mV处，最远可达距离正电源1.2V处；5V单电源供电下，接地端接150Ω负载时，输出摆幅可到距离地49mV范围内，电源中端接1kΩ负载时，输出摆幅可到距离任一轨77mV范围内；可工作于2.7V~11V单电源或±1.35V~±5.5V分离电源；LMH6611采用6引脚SOT封装，带有独立的低电平有效禁用引脚，关断后可将电源电流降低至120μA；LMH6612采用8引脚SOIC封装；两种型号均提供-40℃~+125℃扩展工业温度等级产品；内置有限的ESD保护，存储操作过程中需采取措施防止MOS栅极发生静电损伤。

商品特性

默认测试条件：Vs = 5V，RL = 1kΩ，TA = 25℃，Av = +1，除非另有说明
工作电压范围：2.7V ~ 11V
单通道电源电流：3.2 mA
小信号带宽：345 MHz
开环增益：103 dB
25℃输入失调电压极限：±1.5 mV
压摆率：460 V/μs
0.1dB带宽：45 MHz
建立时间至0.1：67 ns
建立时间至0.01：100 ns
无杂散动态范围（f = 100 kHz，Av = 2，输出 = 2 Vpp）：102 dBc
低电压噪声：10 nV/√Hz
输出电流：±100 mA
共模电压范围：-0.2V ~ 3.8V
具备轨到轨输出特性
修整后输入失调电压典型值：0.022 mV
工作温度范围：-40℃ ~ +125℃

应用领域

ADC驱动
DAC缓冲
有源滤波器
高速传感器放大器
电流检测放大器
1080i和720p模拟视频放大
机顶盒、电视视频放大
视频切换与多路复用
高精度视频应用
测试测量应用
通信应用
基带I/Q通道低通滤波
驱动10位、12位、14位高速ADC
高清电视应用输出驱动
