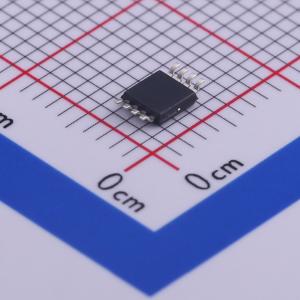

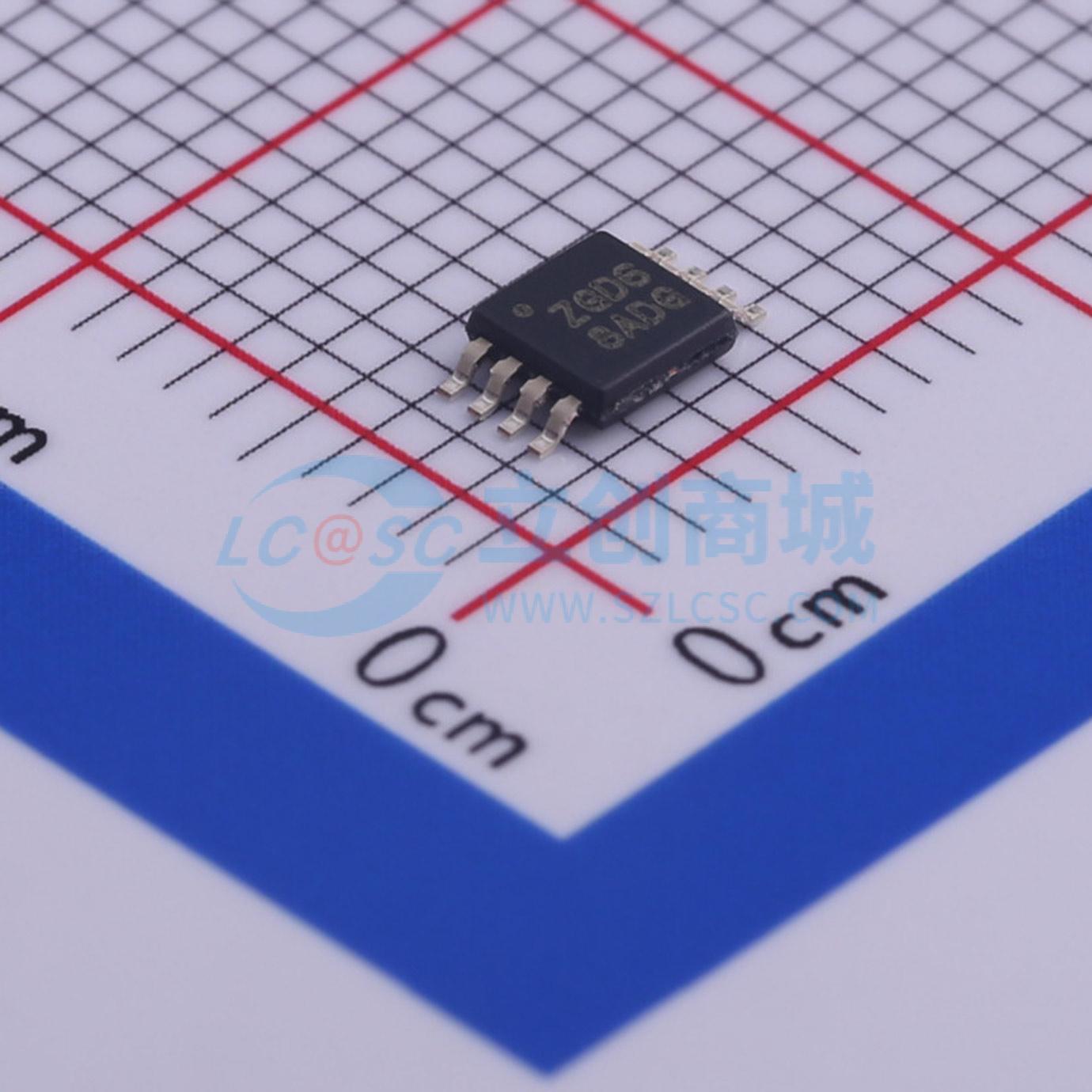

温馨提醒：图片仅供参考，商品以实物为准

INA301A1IDGKR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA301 具有比较器的 36V、550kHz、4V/μs 高精度电流检测放大器
品牌名称: TI(德州仪器)
商品型号: INA301A1IDGKR
商品编号: C471062
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.099克(g)

商品参数

商品概述

INA301集成了一个高共模电流检测放大器和一个高速比较器，通过测量电流检测电阻或电流分流电阻两端的电压，并将该电压与设定的阈值进行比较，以检测过流情况。该器件具有可调节的阈值范围，可通过单个外部阈值设置电阻进行设置。这款电流分流监测器能够在共模电压从0 V到36 V变化的情况下测量差分电压信号，且与电源电压无关。漏极开路报警输出可配置为透明模式（输出状态跟随输入状态）或锁存模式（当锁存器复位时，报警输出清零）。器件的报警响应时间小于1 μs，可快速检测过流事件。该器件采用2.7 V至5.5 V单电源供电，最大电源电流为700 μA。器件的工作温度范围为-40°C至+125°C，采用8引脚VSSOP封装。

商品特性

宽共模输入范围：0 V至36 V
双输出：放大器输出和比较器输出
高精度放大器：
- 失调电压：35 μV（最大值）
- 失调电压漂移：0.5 μV/°C（最大值）
- 增益误差：0.1%（最大值）
- 增益误差漂移：10 ppm/°C
可选放大器增益：
- INA301A1：20 V/V
- INA301A2：50 V/V
- INA301A3：100 V/V
通过单个电阻设置可编程报警阈值
总报警响应时间：1 μs
带锁存模式的漏极开路输出
封装：VSSOP - 8

应用领域

过流保护
电源保护
断路器
计算机和服务器
电信设备
电池管理

优惠活动

9.8折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	0V~36V
	增益	20V/V
	带宽	550kHz
	输入偏置电流(Ib)	120uA
	输入失调电压(Vos)	25uV

	属性	参数值
	工作温度	-40℃~+125℃
	单电源	2.7V~5.5V
	静态电流(Iq)	650uA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	输入失调电流(Ios)	0.1uA
	压摆率(SR)	4V/us
	共模抑制比(CMRR)	110dB
