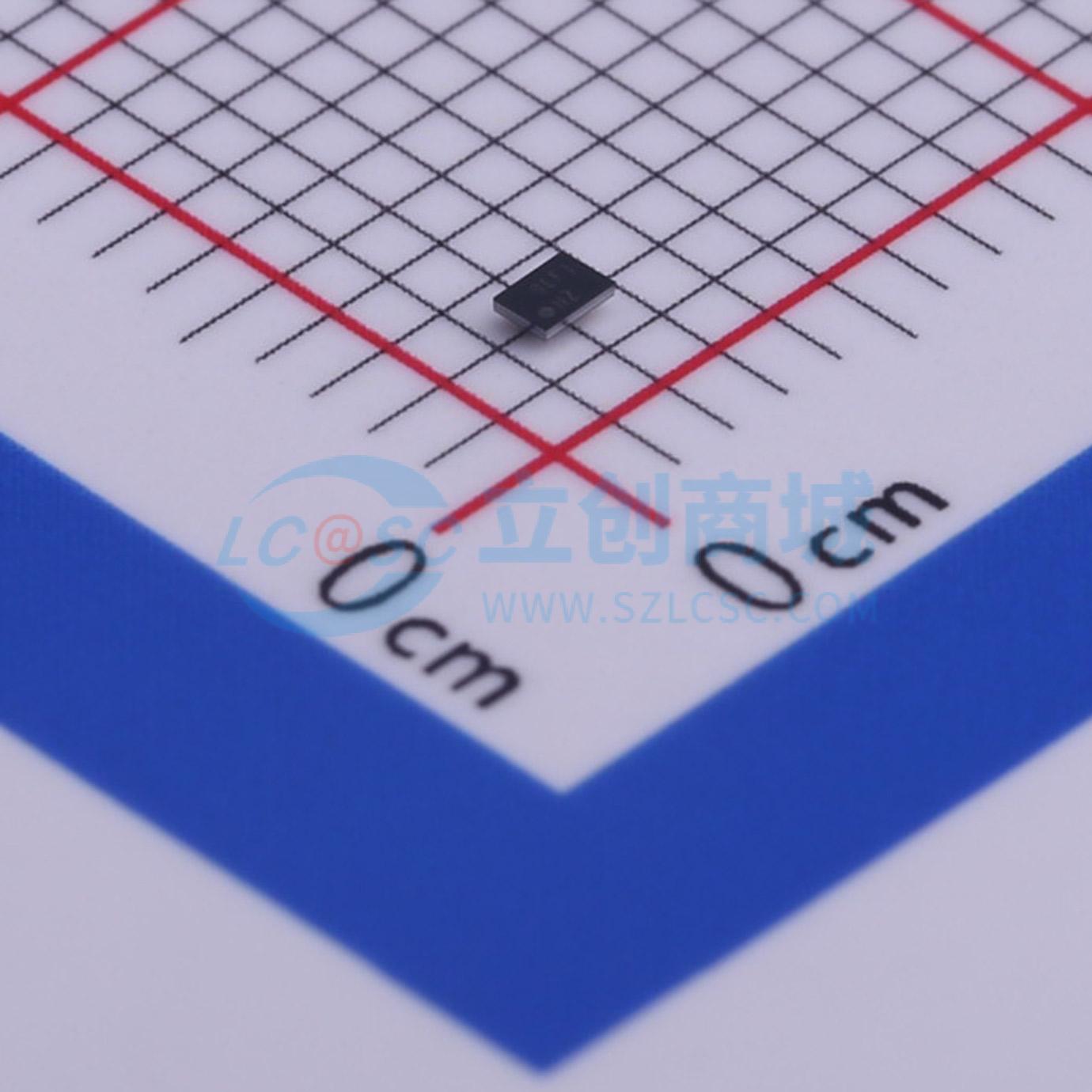

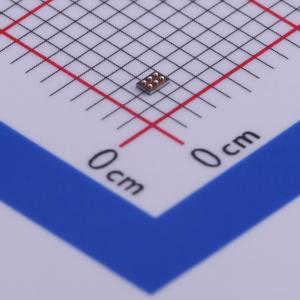

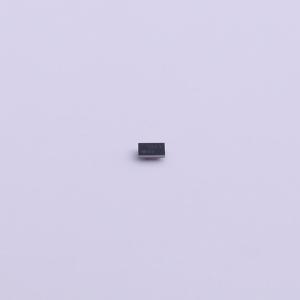

温馨提醒：图片仅供参考，商品以实物为准

TPS62671YFDR

描述: TPS62671 500mA、6MHz 高效降压转换器，Vout=1.8V
品牌名称: TI(德州仪器)
商品型号: TPS62671YFDR
商品编号: C471058
商品封装: DSBGA-6
包装方式: 编带
商品毛重: 0.01克(g)

商品参数

商品概述

TPS6267x 系列是高频同步降压直流-直流转换器，专为小型电池供电应用进行了优化。该系列适用于低功耗应用，支持高达650mA的负载电流，并允许使用低成本的片式电感器和电容器。其宽输入电压范围为2.3V至4.8V，支持由扩展电压范围的锂离子电池供电的应用。不同版本提供从1.05V到2.1V的固定电压输出。TPS6267x 在受控的6MHz开关频率下工作，在轻负载电流时进入节能模式操作，以在整个负载电流范围内保持高效率。在轻负载操作期间，PFM模式通过将静态电流降至17μA（典型值）来延长电池寿命。对于对噪声敏感的应用，该设备具有PWM扩频功能，可提供更低噪声的稳压输出，同时在输入端也保持低噪声。这些特性结合高电源抑制比(PSRR)和交流负载调节性能，使得该设备适合替代线性稳压器以获得更高的功率转换效率。

商品特性

6MHz工作频率下效率为92%
静态电流17μA
宽输入电压范围，从2.3V到4.8V
6MHz调节频率操作
扩频，PWM频率抖动
一流的负载和线路瞬态响应 ±2%
总直流电压精度低纹波
轻载PFM模式下VIN PSRR ≥35dB（1kHz至10kHz）
简单的逻辑使能输入
支持外部时钟存在检测
使能输入
需要三个表面贴装外部组件（一个0603 MLCC电感器，两个0402陶瓷电容器）
完整的组件高度低于0.33毫米
总解决方案尺寸<10 mm²
提供6引脚NanoFree（CSP）超薄封装，最大高度0.4毫米

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~4.8V
	输出电压	1.8V
	输出电流	500mA
	开关频率	6MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
