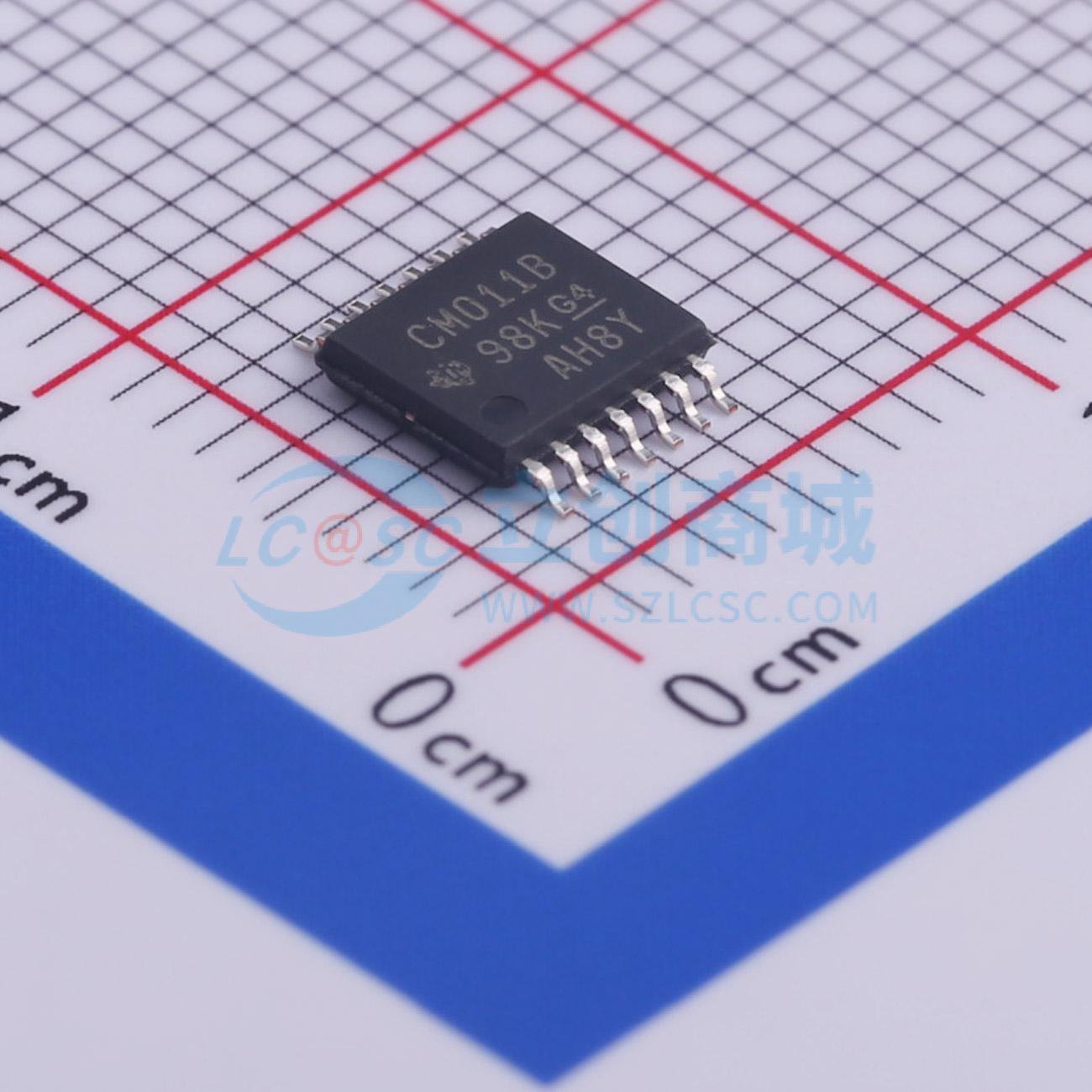

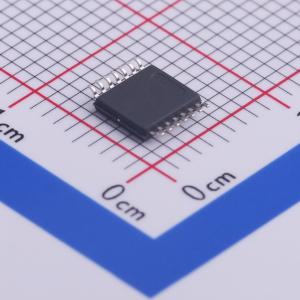

温馨提醒：图片仅供参考，商品以实物为准
CD4011BPWR
高压型CMOS与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4011B 4 通道、双输入、3V 至 18V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4011BPWR
- 商品编号
- C471054
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.5V；7V；11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 90ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
商品特性
- 传播延迟时间 = ±30 ns（典型值），在 CL = 50 pF，VDD = 10 V 时
- 缓冲输入和输出
- 标准化对称输出特性
- 在整个封装温度范围内，18 V 时最大输入电流为 ±1 μA；在 18 V 和 25℃ 时为 100 nA
- 在 20 V 时对静态电流进行 100% 测试
- 5-V、10-V 和 15-V 参数额定值
- 噪声容限（在整个封装温度范围内）：
- 1 V，在 VDD = 5 V 时
- 2 V，在 VDD = 10 V 时
- 2.5 V，在 VDD = 15 V 时
- 符合 JEDEC 暂行标准第 13B 号“‘B’系列 CMOS 器件描述标准规范”的所有要求
