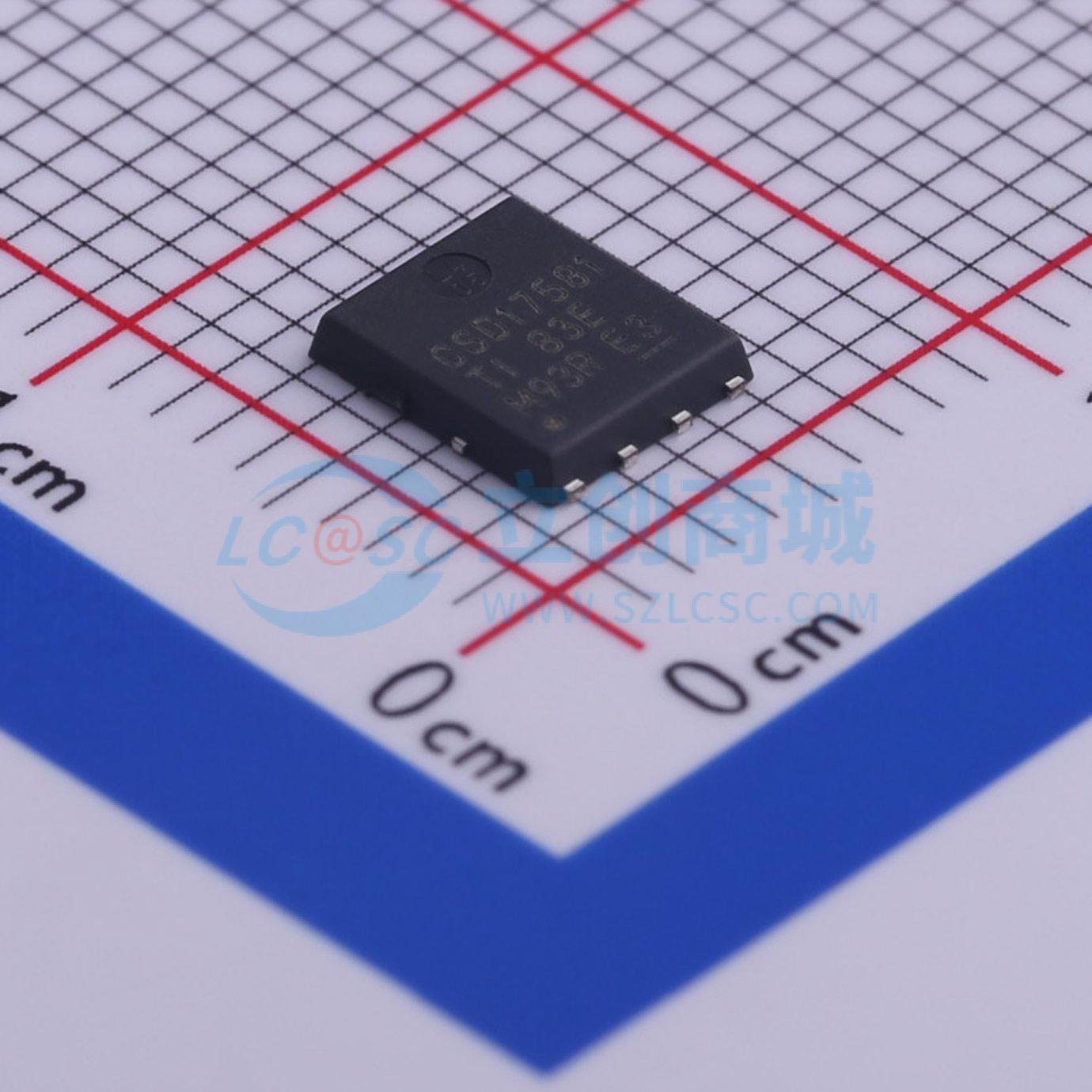

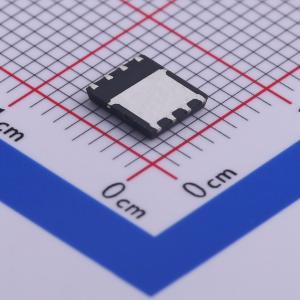

CSD17581Q5A
1个N沟道 耐压:30V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD17581Q5A 采用 5mm x 6mm SON 封装的单路、4.2mΩ、30V、N 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD17581Q5A
- 商品编号
- C471056
- 商品封装
- SON-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 3.5mΩ@4.5V,16A | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@4.5V | |
| 输入电容(Ciss) | 3.64nF | |
| 反向传输电容(Crss) | 195pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 342pF |
商品概述
This 30 V, 2.9 mΩ NexFET power MOSFET in a 5 mm × 6 mm SON package is designed to significantly reduce losses in power conversion applications.
商品特性
- Low Qg and Qgd
- Low RDS(on)
- Low thermal impedance
- Avalanche rated
- Lead-free pin plating
- RoHS compliant
- Halogen-free
- Small Outline No-Lead (SON) 5 mm × 6 mm plastic package
应用领域
- Point-of-load synchronous buck converters FOR networking,telecommunications,AND computing systems-Optimized FOR control field-effect transistor (FET) applications
