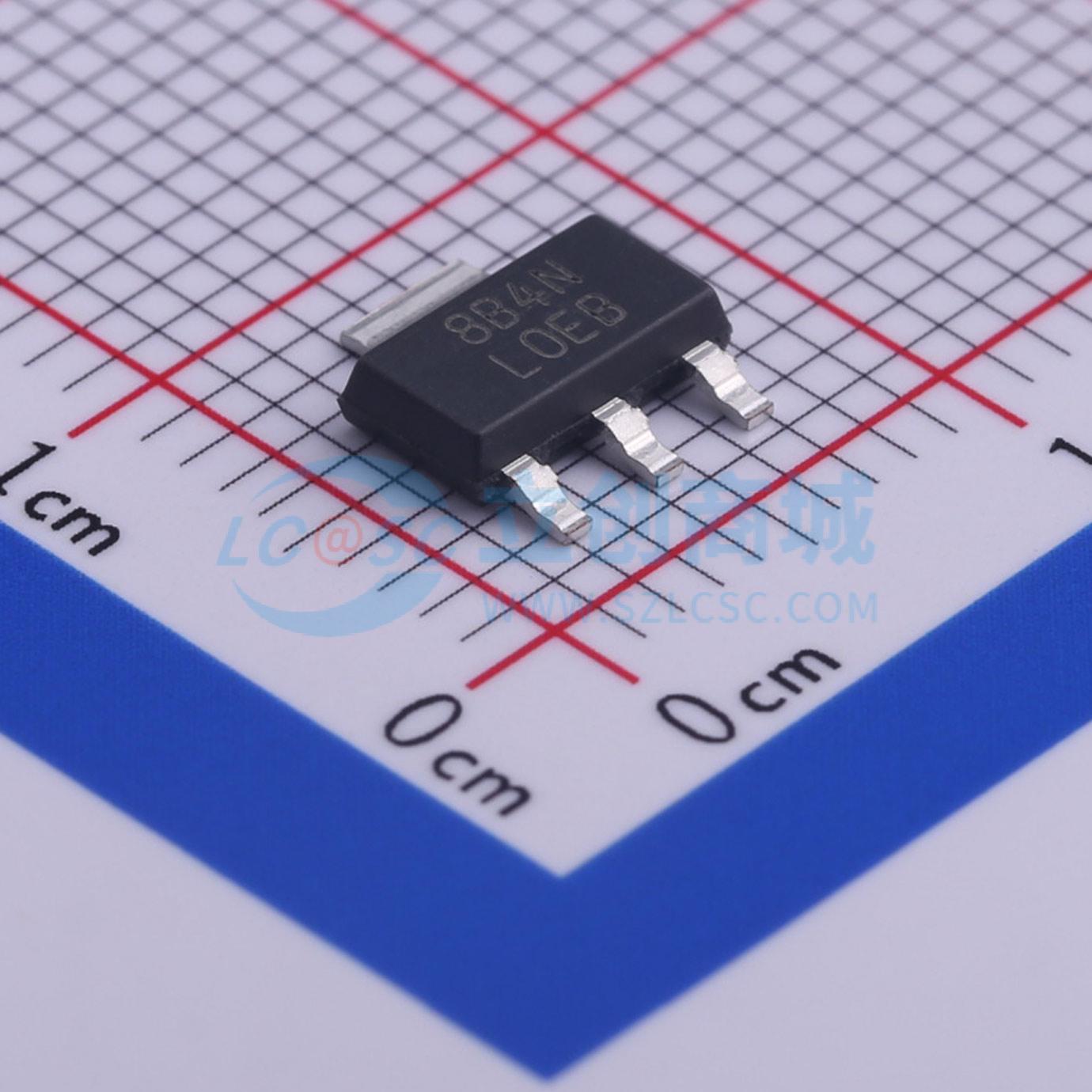

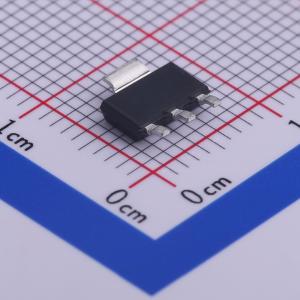

温馨提醒：图片仅供参考，商品以实物为准
LM2940IMP-9.0/NOPB
1A、26V、高 PSRR、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2940-N 1A、26V、高 PSRR、低压降稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2940IMP-9.0/NOPB
- 商品编号
- C471057
- 商品封装
- SOT-223-4
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 26V | |
| 输出电压 | 9V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 54dB@(120Hz) | |
| 压差 | 1V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 60mA | |
| 噪声 | 270uVrms | |
| 特性 | 热关断；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM2940-N和LM2940C正电压稳压器能够提供1 A的输出电流，在整个温度范围内，其压差电压典型值为0.5 V，最大值为1 V。此外，该稳压器还集成了静态电流降低电路，当输入电压与输出电压的差值超过约3 V时，该电路会降低接地电流。因此，当输出电流为1 A且输入 - 输出压差为5 V时，静态电流仅为30 mA。只有当稳压器处于压差模式（V_IN - V_OUT ≤ 3 V）时，静态电流才会更高。 LM2940-N和LM2940C还专为车辆应用而设计，所有稳压电路都能防止电池反接或双电池跳接。在出现线路瞬变（如负载突降，此时输入电压可能会瞬间超过规定的最大工作电压）时，稳压器会自动关闭，以保护内部电路和负载。LM2940-N和LM2940C不会因临时镜像插入而损坏。此外，该稳压器还具备常见的短路和热过载保护功能。
商品特性
- 输入电压范围 = 6 V至26 V
- 当I_OUT = 1 A时，压差电压典型值为0.5 V
- 输出电流超过1 A
- 组装前对输出电压进行微调
- 电池反接保护
- 内部短路电流限制
- 镜像插入保护
- 经过P+产品增强测试
应用领域
- 开关电源后置稳压器
- 逻辑电源
- 工业仪表
