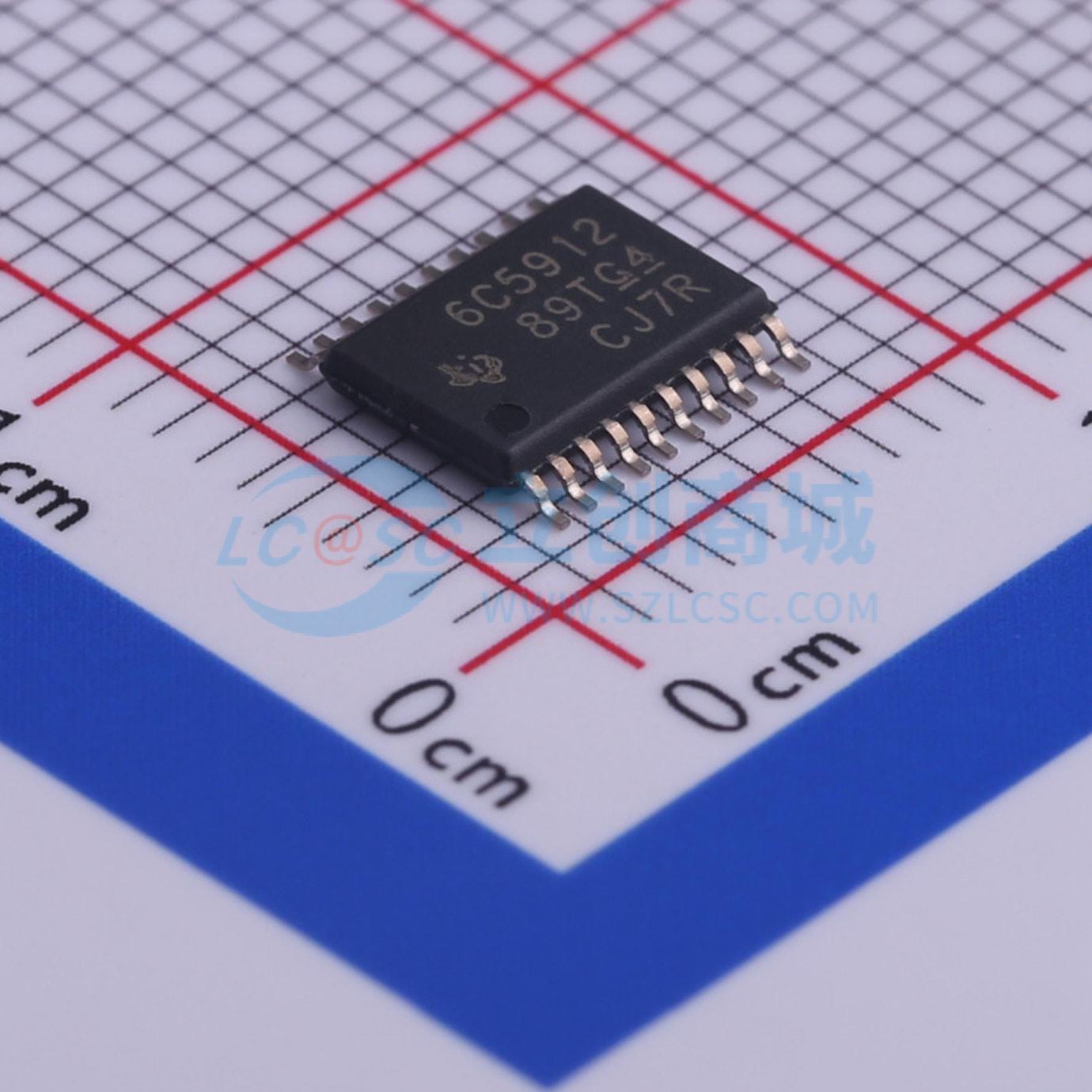

TLC6C5912QPWRQ1实物图

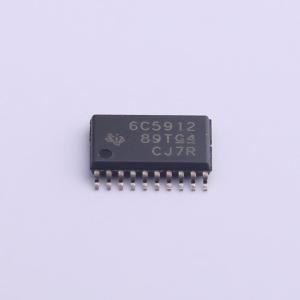

  • TLC6C5912QPWRQ1商品缩略图
  • TLC6C5912QPWRQ1商品缩略图
  • TLC6C5912QPWRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TLC6C5912QPWRQ1

12通道移位寄存器LED驱动器

描述
TLC6C5912-Q1 汽车类电源逻辑 12 位移位寄存器 LED 驱动器
品牌名称
TI(德州仪器)
商品型号
TLC6C5912QPWRQ1
商品编号
C471052
商品封装
TSSOP-20​
包装方式
编带
商品毛重
0.14克(g)

商品参数

属性参数值
商品目录LED驱动
类型-
工作电压(DC)3V~5.5V
开关频率-
通道数12
输出电压40V
属性参数值
输出电流50mA
调光PWM
特性过温保护(OTP)
拓扑结构-
工作温度-40℃~+125℃
开关管(内置/外置)内置

商品概述

TLC6C5912-Q1 是一种单片中压低电流12位移位寄存器,专为需要相对适中负载功率的系统(如LED)设计。该器件包含一个12位串行输入、并行输出移位寄存器,该移位寄存器向一个12位D型存储寄存器提供数据。数据分别在移位寄存器时钟(SRCK)和寄存器时钟(RCK)的上升沿通过移位寄存器和存储寄存器传输。当移位寄存器清零(CLR)为高电平时,存储寄存器将数据传输到输出缓冲区。CLR为低电平时会清除设备中的所有寄存器。将输出使能(G)保持在高电平会使输出缓冲区中的所有数据保持低电平,并且所有漏极输出都关闭。将G保持在低电平会使存储寄存器的数据透明地传递到输出缓冲区。

商品特性

  • 适用于汽车应用
  • 宽 VCC 范围:3.0 V 至 5.5 V
  • 输出最大额定值为 40 V
  • 十二个功率 DMOS 晶体管输出,连续电流为 50 mA(VCC = 5 V 时)
  • 热关断保护
  • 增强的多级级联
  • 单个输入可清除所有寄存器
  • 低功耗
  • 缓慢的开关时间(Δtr 和 tf),有助于显著减少 EMI
  • 20 引脚 TSSOP-PW 封装
  • 20 引脚 DW 封装

应用领域

  • 仪表盘集群
  • 告警灯
  • LED照明和控制
