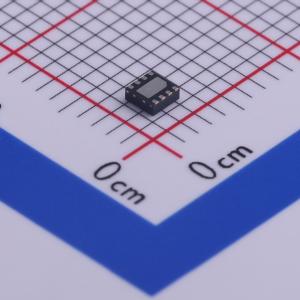

TPS259571DSGR

TPS2595xx系列电子保险丝（集成FET热插拔器件）是一款采用小封装的高度集成的电路保护和电源管理解决方案。这些器件只需极少的外部元件即可提供多种保护模式，能有效抵御过载、短路、电压浪涌和过大的浪涌电流。 输出电流限制水平可通过单个外部电阻进行设置。通过测量限流电阻两端的电压降，还能精确感知输出负载电流。对于有特定浪涌电流要求的应用，可通过单个外部电容设置输出压摆率。过压事件可由内部钳位电路迅速限制在安全的固定最大值，无需外部元件。TPS259573型号提供了设置用户自定义过压关断阈值的选项。 通过将OUT引脚连接到QOD引脚，TPS2595x5型号可实现快速输出放电功能。 这些器件的工作温度范围为-40℃至+125℃。

• 宽输入电压范围：2.7 V至18 V
• 绝对最大值20 V
• TPS2595x5版本为3 V至18 V
• 低导通电阻：RON = 34 mΩ（典型值）
• 快速过压保护钳位（3.8 V、5.7 V和13.7 V可选），响应时间为5 µs（典型值）
• TPS2595x0、TPS2595x1、TPS2595x5：具有可调欠压锁定（UVLO）功能的高电平有效使能输入
• TPS2595x3：具有可调过压锁定（OVLO）功能的低电平有效使能输入
• 带负载电流监测输出（ILM）的可调电流限制——电流范围：0.5 A至4 A，电流限制精度：±7.5%
• 可调输出压摆率控制（dVdt）
• 过温保护（OTP）
• 故障指示引脚（FLT）
• UL 2367认证——文件编号E169910
• RILM >= 487 Ω（最大4.42 A）
• IEC 62368-1认证
• 单点故障测试期间安全（IEC 62368-1），ILM引脚开路/短路检测

• 热插拔
• 适配器供电系统
• 多功能打印机
• 固态硬盘和硬盘驱动器
• 工业系统
• 白色家电
• 机顶盒数字电视
