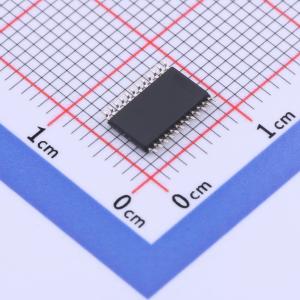

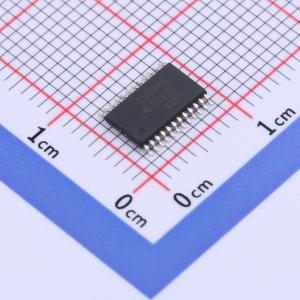

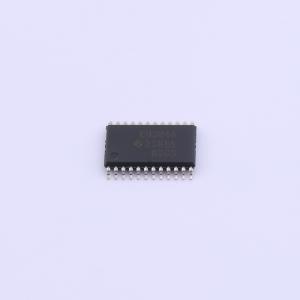

温馨提醒：图片仅供参考，商品以实物为准
SN74CBT3384APWR
5-Ω开关连接两个端口，TTL兼容输入电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74CBT3384A 具有 2 个控制输入的 5V、1:1 (SPST)、10 通道通用 FET 总线开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBT3384APWR
- 商品编号
- C471045
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 4V~5.5V | |
| 输入数/输出数 | 10/10 | |
| 灌电流(IOL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 0.25ns@5V,50pF | |
| 静态电流(Iq) | 3uA | |
| 功能特性 | 输出使能高阻；三态输出 | |
| 系列 | 74CBT |
商品概述
SN74CBT3384A提供10位高速总线切换，输入电平兼容TTL，开关导通态电阻低，端口连接后可实现极小的传输延迟。该器件分为两个5位开关，各配备独立的输出使能输入；当输出使能为低电平时，开关导通，A端口与B端口连通；当输出使能为高电平时，开关断开，两个端口之间处于高阻状态，提供多种封装可选。超过额定值的应力可能会对器件造成永久性损坏，仅为应力额定值，不保证在超出推荐工作条件的情况下可正常工作，长期暴露在最大额定条件下可能影响器件可靠性。所有未使用的器件控制输入端必须接VCC或GND，才能保证器件正常工作。
商品特性
- 两个端口之间开关导通电阻为5Ω
- 输入电平兼容TTL
- 集成10位高速总线开关
- 导通态电阻低，传输延迟小
- 分为两组独立的5位开关，每组带独立输出使能控制
- 电源电压范围为-0.5V~7V
- 输入电压范围为-0.5V~7V
- 连续通道电流可达128mA
- 不同封装对应不同热阻抗：DB封装63℃/W，DBQ封装61℃/W，DGV封装86℃/W，DW封装46℃/W，PW封装88℃/W
- 存储温度范围为-65℃~150℃
