提供TI NanoFree封装。支持5.0 V VCC操作。输入接受最大5.5 V的电压。在3.3 V下tp为5.4 ns。低功耗，ICC最大10 μA。在3.3 V下±24 mA输出驱动。在VCC=3.3 V, TA=25℃时，典型的VOLP（输出地弹）<0.8 V。在VCC=3.3 V, TA=25℃时，典型的VOHV（输出VOH下冲）>2 V。IOFF支持热插拔、部分断电模式和反向驱动保护。支持降压转换（5 V到3.3 V；3.3 V到1.8 V）。闩锁性能超过每JESD 78, Class II 100 mA。

这款双施密特触发器反相器设计用于1.65 V至5.5 V VCC操作。NanoFree封装技术是IC封装概念上的重大突破，采用裸片作为封装。SN74LVC2G14设备包含两个反相器并执行布尔函数Y = A̅。该设备作为两个独立的反相器工作，但由于施密特动作，正向（VT+）和负向（VT-）信号可能有不同的输入阈值电平。该设备完全指定了使用IOFF的部分断电应用。IOFF电路禁用输出，防止在设备断电时通过设备的有害电流回流。

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	通道数	2
	输入数	2
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA

	属性	参数值
	输入高电平(VIH)	1.4V~3.7V
	输入低电平(VIL)	300mV~1.4V
	输出高电平(VOH)	2.3V
	低电平范围(VOL)	550mV
	传播延迟(tpd)	4.7ns@5V,50pF
	系列	74LVC系列
	工作温度	-40℃~+125℃

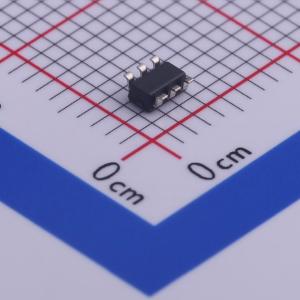

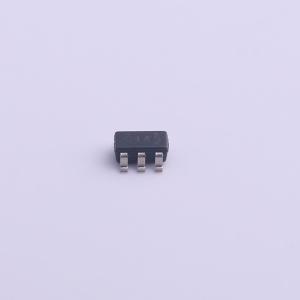

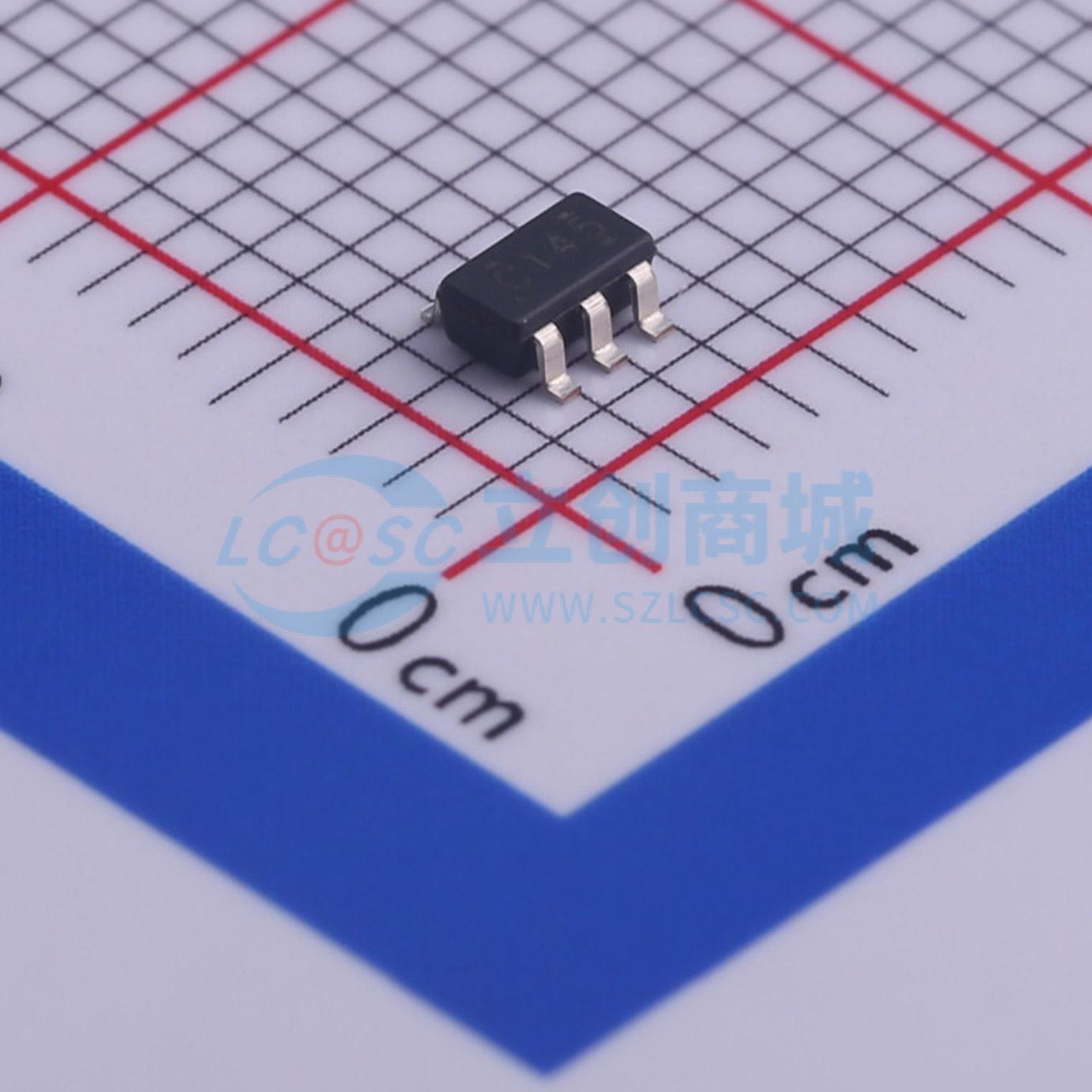

SN74LVC2G14DBVT
