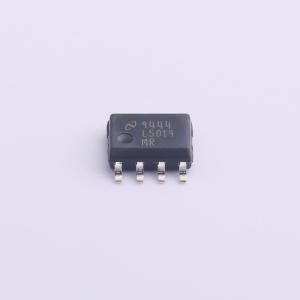

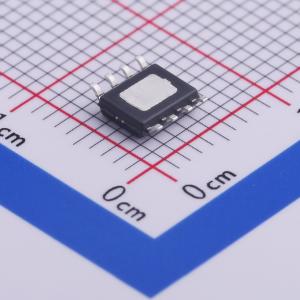

温馨提醒：图片仅供参考，商品以实物为准
LM5019MRX/NOPB
100V 100mA 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5019是一款100V、100mA的同步降压调节器,具有宽输入电压范围（7.5V至100V）,内置高侧和低侧MOSFET,采用恒定导通时间控制方案,无需环路补偿,提供快速瞬态响应和精确的2%反馈参考电压。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5019MRX/NOPB
- 商品编号
- C471034
- 商品封装
- SO-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7.5V~100V | |
| 输出电压 | 1.225V~90V | |
| 输出电流 | 100mA | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM5019是一款100V、100mA的同步降压稳压器，集成了高端和低端MOSFET。LM5019采用的恒定导通时间（COT）控制方案无需环路补偿，可提供出色的瞬态响应，并支持极低的降压比。导通时间与输入电压成反比，从而在输入电压范围内实现近乎恒定的频率。高压启动稳压器为IC的内部操作和集成栅极驱动器提供偏置电源。 峰值电流限制电路可防止过载情况。欠压锁定（UVLO）电路允许独立编程输入欠压阈值和迟滞。其他保护功能包括热关断和偏置电源欠压锁定。 LM5019器件提供WSON - 8和SO PowerPAD - 8塑料封装。
商品特性
- 7.5V至100V宽输入范围
- 集成100mA高端和低端开关
- 无需肖特基二极管
- 恒定导通时间控制
- 无需环路补偿
- 超快速瞬态响应
- 近乎恒定的工作频率
- 智能峰值电流限制
- 输出电压可从1.225V调节
- 精度为2%的反馈基准
- 频率可调节至1MHz
- 可调欠压锁定
- 远程关断
- 热关断
- 封装：8引脚WSON、8引脚SO PowerPAD
应用领域
- 智能电表
- 电信系统
- 汽车电子
- 隔离偏置电源
