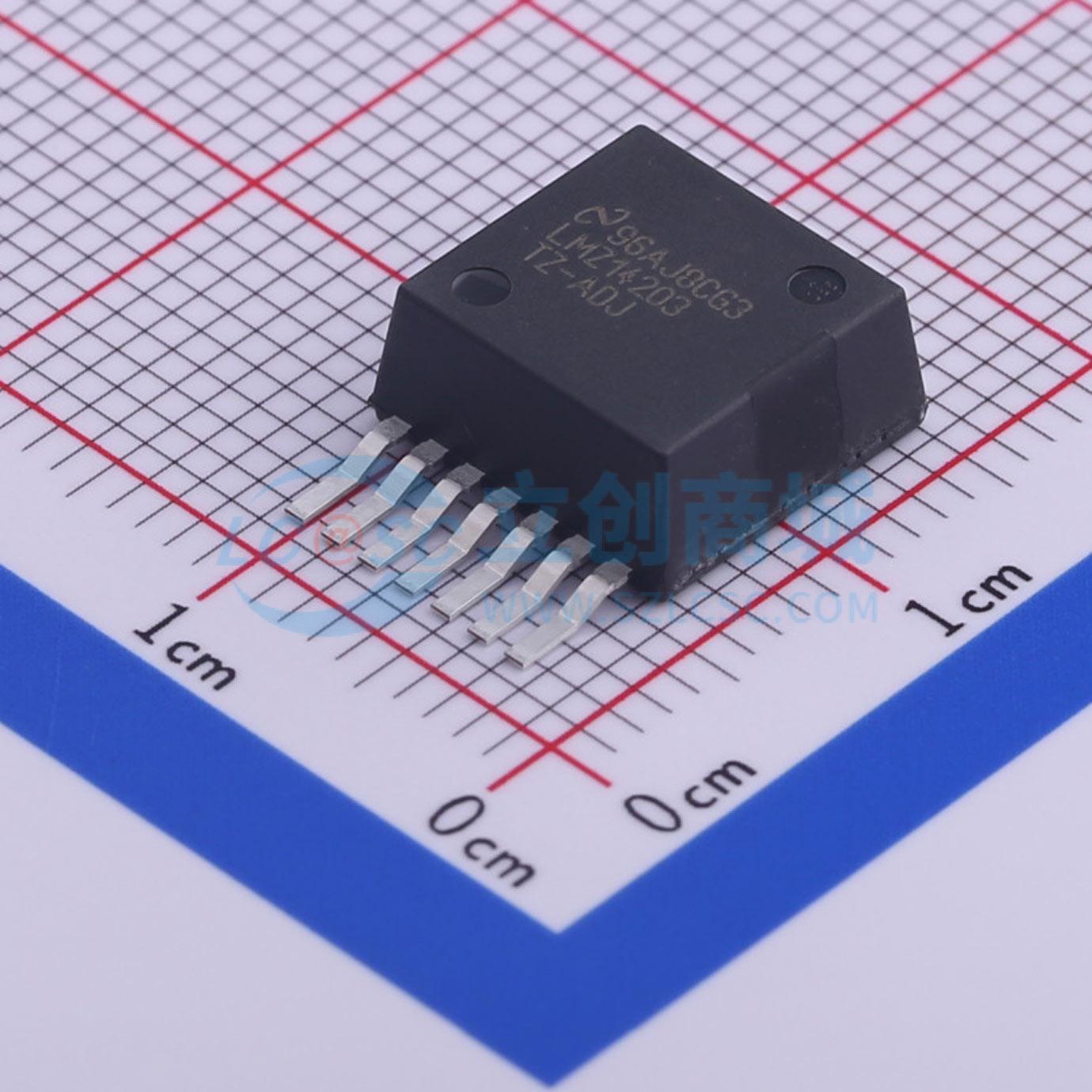

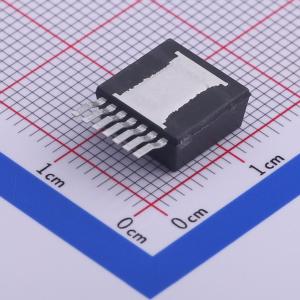

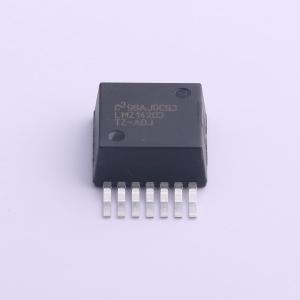

温馨提醒：图片仅供参考，商品以实物为准

LMZ14203TZX-ADJ/NOPB

6V至42V、3A电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ14203 采用 Leaded Surface Mount TO 封装的 SIMPLE SWITCHER® 6V 至 42V、3A 电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ14203TZX-ADJ/NOPB
商品编号: C470981
商品封装: TO-PMOD-7
包装方式: 编带
商品毛重: 1.732克(g)

商品参数

商品概述

LMZ14203 SIMPLE SWITCHER电源模块是一款易用的降压型DC-DC解决方案，能够驱动高达3A的负载，具备出色的功率转换效率、线性和负载调节能力以及输出精度。LMZ14203采用创新封装，可提升热性能，支持手工或机器焊接。 LMZ14203可接受6V至42V的输入电压轨，并提供低至0.8V的可调且高精度输出电压。LMZ14203仅需三个外部电阻和四个外部电容即可完成电源解决方案。LMZ14203设计可靠耐用，具备以下保护功能：热关断、输入欠压锁定（UVLO）、输出过压保护、短路保护、输出电流限制，并允许在预偏置输出情况下启动。单个电阻可将开关频率调节至最高1MHz。

商品特性

集成屏蔽电感，PCB布局简单
可通过外部软启动和精密使能实现灵活的启动顺序
防止浪涌电流和故障，如输入欠压锁定和输出短路
结温范围为-40℃至125℃
单个外露焊盘和标准引脚排列，便于安装和制造
为FPGA和ASIC供电时具备快速瞬态响应
输出电压纹波低
引脚兼容系列：LMZ1420x（最大42V，3A、2A、1A）；LMZ1200x（最大20V，3A、2A、1A）
完全支持WEBENCH电源设计工具
最大总输出功率18W
最大输出电流3A
输入电压范围6V至42V
输出电压范围0.8V至6V
效率高达90%
在高环境温度下工作无热降额
高效率可减少系统发热
辐射发射低（电磁干扰[EMI]）
通过EN55022 B类标准测试
通过10V/m辐射抗扰度EMI测试标准EN61000 4 - 3

应用领域

12V和24V输入轨的负载点转换
空间受限和高热要求的应用
负输出电压应用

优惠活动

9.8折

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	6V~42V
	输出电压精度	±2.5%
	输出电压(Vout)	800mV~6V
	输出电流(最大值)	3A

	属性	参数值
	输出功率	18W
	转换效率	90%
	静态电流(Iq)	25uA
	纹波噪声	8mVp-p
	特性	过压保护；欠压保护；短路保护；过流保护；过热保护
	工作温度	-40℃~+125℃
