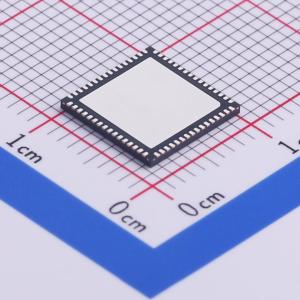

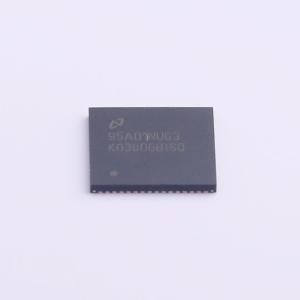

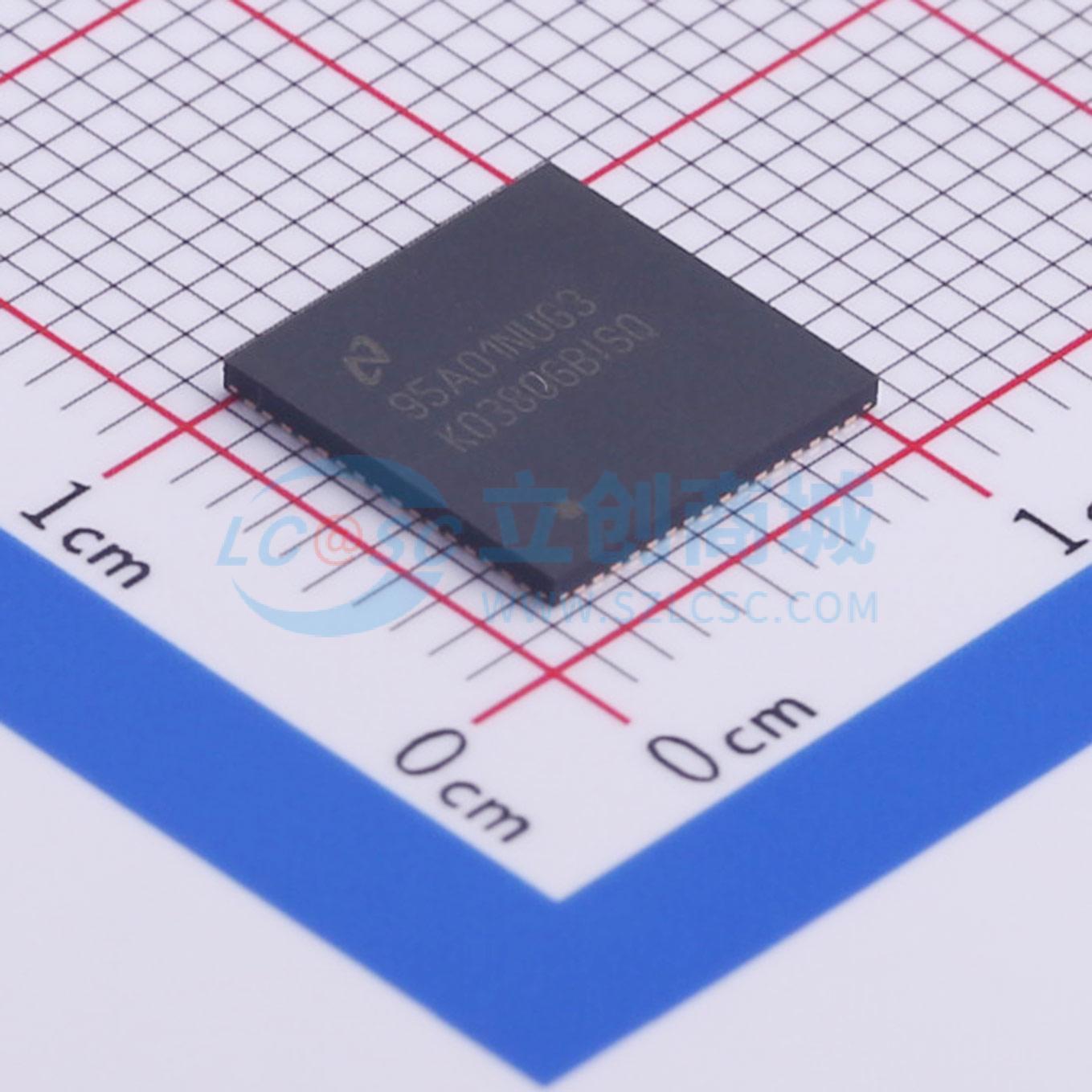

LMK03806BISQE/NOPB

LMK03806 器件是一款高性能、超低抖动、多速率时钟发生器，能够在 14 个输出端合成 8 种不同频率，最高频率可达 2.6 GHz。每个输出时钟可通过 LVDS、LVPECL 或 LVCMOS 格式进行编程。LMK03806 集成了高性能整数 N 型 PLL、低噪声 VCO 和可编程输出分频器，可利用低成本晶体为 SONET、以太网、光纤通道、XAUI、背板、PCIe、SATA 和网络处理器生成多个参考时钟。

• 高性能、超低抖动时钟发生器
• 低抖动：在 312.5 MHz 输出频率下，抖动 <50 fs（1.875 MHz - 20 MHz）；在 312.5 MHz 输出频率下，抖动 <150 fs（12 kHz – 20 MHz）
• 可利用低成本晶体或外部时钟生成多个时钟
• 14 个输出端，输出格式可编程（LVDS、LVPECL、CMOS）
• 最多 8 种独特的输出频率
• 工业温度范围：–40 至 85 ℃
• 可调 VCO 频率范围为 2.37 – 2.6 GHz
• 可编程分频器，可利用低成本晶体生成多个时钟
• 工作电压范围为 3.15 V 至 3.45 V

• SONET/SDH 中的超高速串行接口
• 多吉比特以太网和光纤通道线卡
• 无线接入网（RAN）应用的基带单元（BBU）
• GPON OLT/ONU
• 高速串行接口，如 PCIe、XAUI、SATA、SAS
• 为 ADC 和 DAC 提供时钟
• 为 DSP、微处理器和 FPGA 提供时钟
