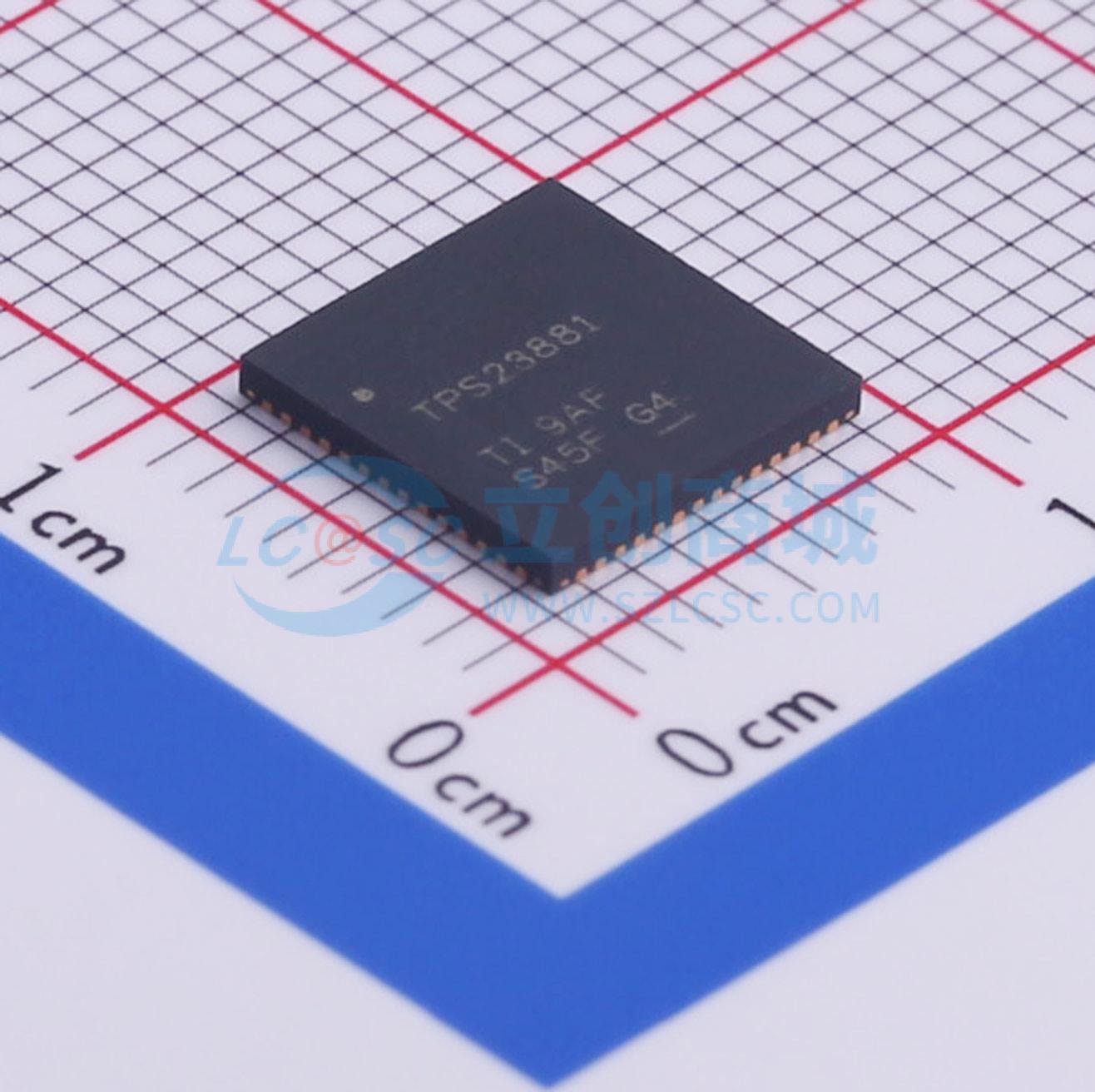

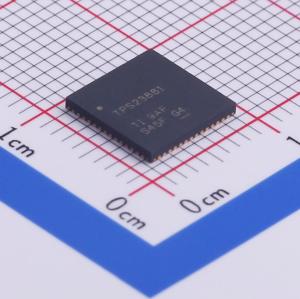

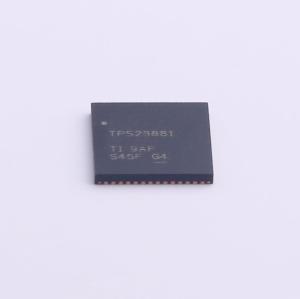

TPS23881RTQR

TPS23881 8通道PoE控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS23881是一个8通道的PoE控制器，符合IEEE 802.3bt标准。
品牌名称: TI(德州仪器)
商品型号: TPS23881RTQR
商品编号: C469893

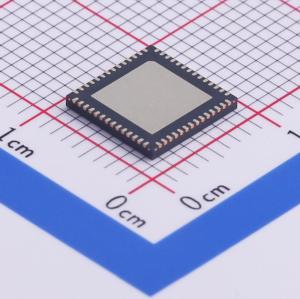

商品封装: QFN-56-EP(8x8)
包装方式: 编带
商品毛重: 0.244克(g)

商品概述

TPS23881 是一款8通道供电设备（PSE）控制器，设计用于根据IEEE 802.3bt标准通过以太网电缆供电。八个独立的供电通道可以配置为任意组合的2对线（1通道）或4对线（2通道）PoE端口。PSE控制器可以检测具有有效签名的受电设备（PD），根据其分类确定设备的功率需求，并提供电源。

TPS23881在TPS23880的基础上进行了改进，包括减小了电流检测电阻、提高了可编程功率限制的精度、增加了电容测量功能以及从ROM运行的能力（参见设备比较表）。TPS23881还兼容TI的FirmPSE系统固件，该固件为控制多台TPS23881设备提供了完全可配置的解决方案，适用于最多48个4对线PoE供电端口的系统。

专用的每端口ADC提供了连续的端口电流监控功能，并能够执行并行分类测量，从而加快端口启动时间。±2.5%精度的可编程端口功率限制使得最大供电功率可以从90W扩展到高达125W。200毫欧的电流检测电阻和外部FET架构允许设计在尺寸、效率、热管理和解决方案成本之间取得平衡。

商品特性

用于Type 3或Type 4以太网供电应用的IEEE 802.3bt PSE解决方案
八个独立的PSE通道
可通过电阻选择的自主操作
无需外部MCU
与TI的FirmPSE系统固件兼容
SRAM可编程存储器
可编程功率限制精度±2.5%
200-mΩ电流检测电阻
遗留PD电容测量
可选择的2对或4对端口功率分配
15.4 W，30 W，45 W，60 W，75 W或90 W
单签名和双签名PD兼容性
每个端口专用的14位积分电流ADC
抗干扰MPS用于DC断开2%电流检测精度
1位或3位快速端口关闭输入
自动分类发现和功率测量
冲击和运行折返保护
灵活的处理器控制操作模式
自动、半自动和手动/诊断
每个端口的电压监测和遥测
-40°C至+125°C工作温度
超低α（ULA）封装（TPS23881A）

应用领域

视频录像机（网络视频录像机、数字视频录像机等）
小型企业交换机
校园和分支交换机

优惠活动

9.8折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	以太网收发器
	应用功能	-
	通道数	8

	属性	参数值
	MAC接口	-
	工作电压	3.3V
	工作温度	-40℃~+125℃
