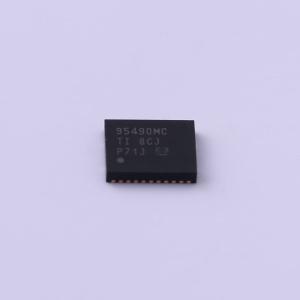

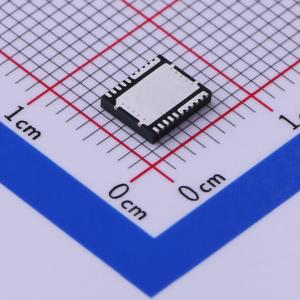

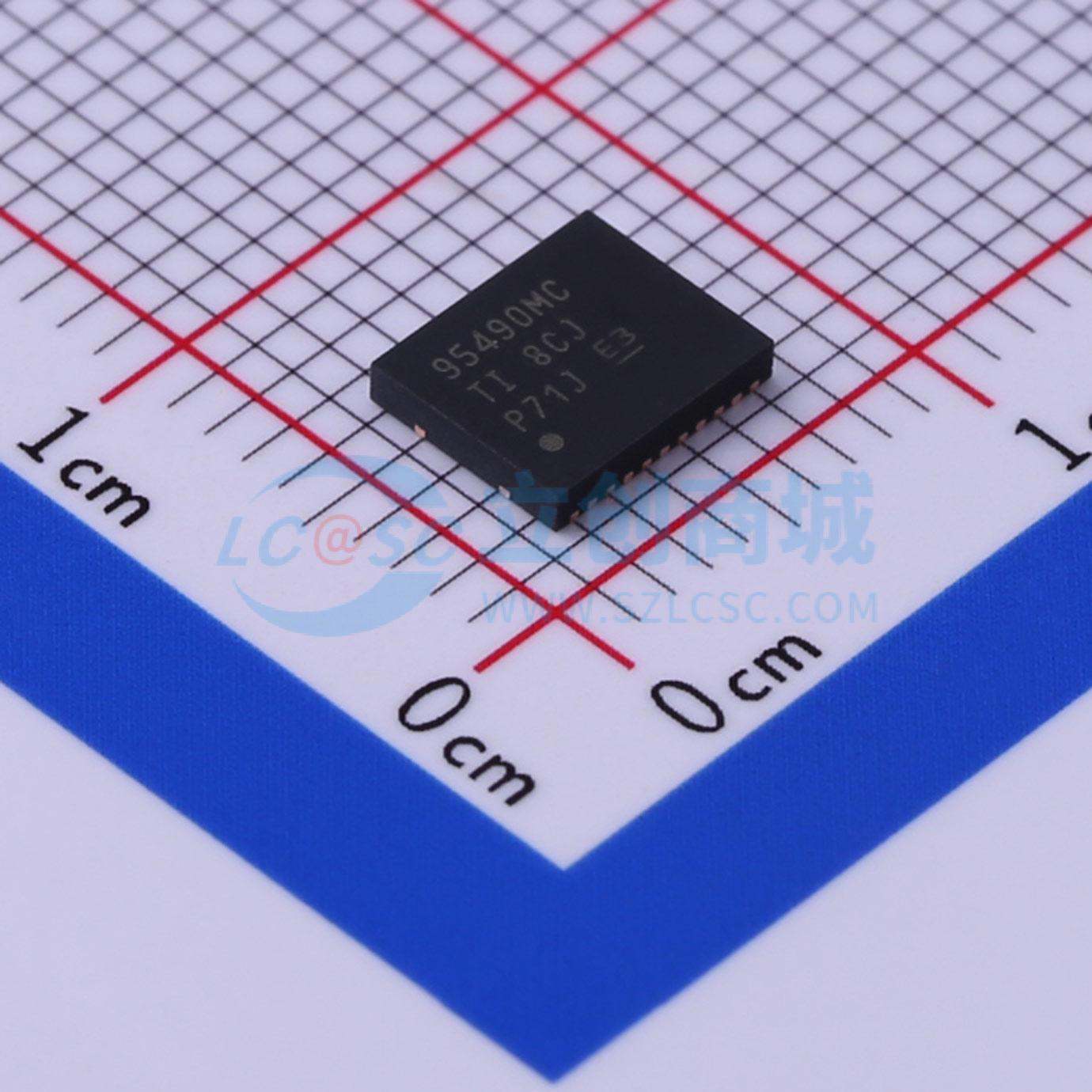

CSD95490Q5MCT
CSD95490Q5MCT
- 描述
- CSD95490Q5MC 采用 DualCool 封装的 75A NexFET™ 同步降压智能功率级
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD95490Q5MCT
- 商品编号
- C469900
- 商品封装
- VSON-12-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.152克(g)
商品参数
参数完善中
商品概述
CSD95490Q5MC NexFET™功率级是专为高功率、高密度同步降压转换器设计的高度优化方案。该产品集成了驱动IC和功率MOSFET，以实现功率级开关功能。这种组合在5mmx6mm的小型封装中实现了大电流、高效率和高速开关能力。它还集成了精确的电流感应和温度感应功能，以简化系统设计并提高精度。此外，PCB焊盘布局经过优化，有助于缩短设计时间并简化整个系统设计。
商品特性
- 75A连续工作电流能力
- 30A时系统效率超过95%
- 高频工作（高达1.25MHz）
- 二极管仿真功能
- 温度补偿双向电流感应
- 模拟温度输出
- 故障监测
- 兼容3.3V和5V PWM信号
- 三态PWM输入
- 集成自举开关
- 优化死区时间以防止直通
- 高密度QFN 5mmx6mm焊盘布局
- 超低电感封装
- 系统优化的PCB焊盘布局
- 顶部散热增强
- 符合RoHS标准 – 无铅端子镀层
- 无卤
应用领域
- 多相同步降压转换器
- 高频应用
- 大电流、低占空比应用
- 负载点（POL）DC-DC转换器
- 内存和显卡
- 台式机和服务器VR12.x / VR13.x V-Core
- 同步降压转换器
- 网络通信大电流负载点应用
