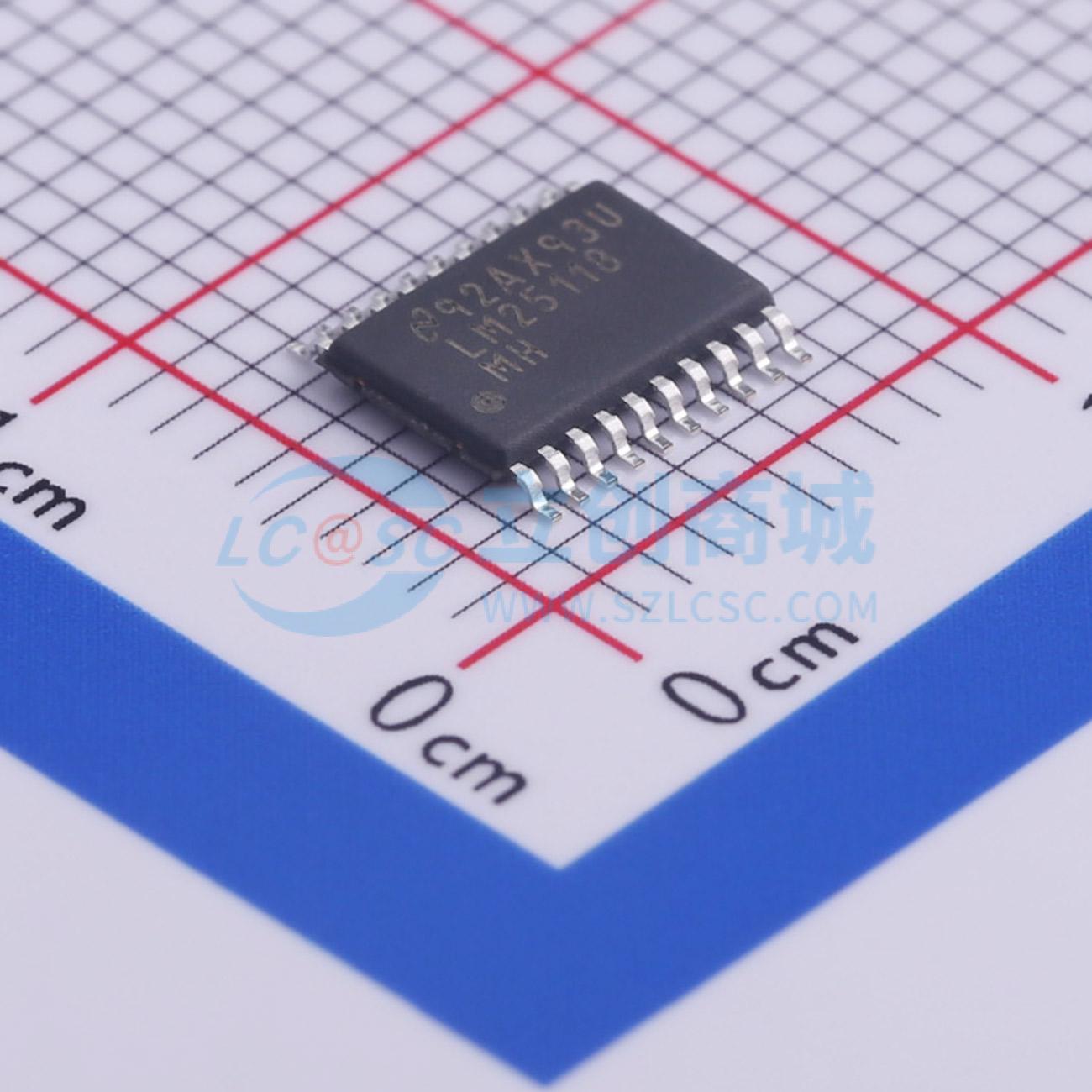

LM25118MHX/NOPB
宽电压范围升降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM25118是一款宽电压范围的升降压控制器,支持3 V到42 V的输入电压范围。它采用仿峰电流模式控制,能够平滑地在降压和升降压模式之间切换,特别适合汽车应用。该控制器具有内部高压偏置调节器、集成的高侧和低侧栅极驱动器、可编程软启动时间和超低关断电流等特性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM25118MHX/NOPB
- 商品编号
- C470962
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3V~42V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LM25118宽电压范围降压-升压开关稳压器控制器具备使用最少的外部元件实现高性能、高性价比降压-升压稳压器所需的所有功能。降压-升压拓扑结构可在输入电压低于或高于输出电压时维持输出电压稳定，特别适用于汽车应用。当输入电压明显高于稳压输出电压时，LM25118作为降压稳压器工作；当输入电压接近输出电压时，它会逐渐过渡到降压-升压模式。这种双模式方法可在宽输入电压范围内维持稳压，降压模式下具有最佳转换效率，且模式转换期间输出无干扰。这款易于使用的控制器包含用于高端降压MOSFET和低端升压MOSFET的驱动器。该稳压器的控制方法基于使用模拟电流斜坡的电流模式控制。模拟电流模式控制降低了脉冲宽度调制电路的噪声敏感度，可在高输入电压应用中可靠控制极小的占空比。其他保护特性包括限流、热关断和使能输入。该器件采用增强型功率、20引脚HTSSOP封装，具有外露的裸片连接焊盘，有助于散热。
商品特性
- 输入电压工作范围：3 V至42 V
- 模拟峰值电流模式控制
- 降压和升压模式之间平稳过渡
- 开关频率可编程至500 KHz
- 振荡器同步能力
- 内部高压偏置稳压器
- 集成高端和低端栅极驱动器
- 可编程软启动时间
- 超低关断电流
- 使能输入
- 宽带宽误差放大器
- 1.5%反馈参考精度
- 热关断
- 封装：20引脚HTSSOP（外露焊盘）
应用领域
- 工业降压-升压电源
