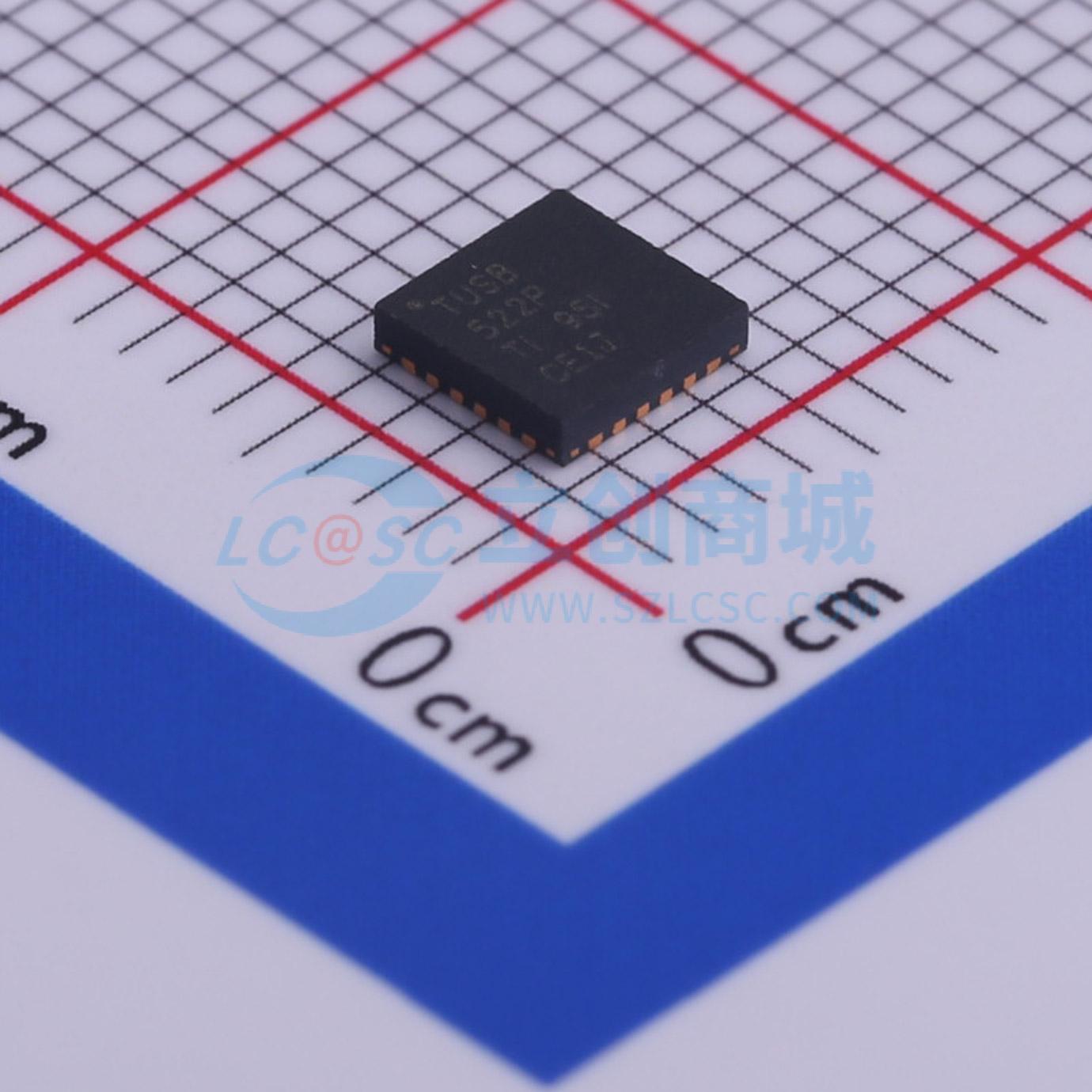

TUSB522PRGER
TUSB522P 3.3V双通道USB3.1 GEN1重驱动器，均衡器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- USB3.1 GEN1 5 Gbps, 双通道重驱动器和信号调节器，支持5 Gbps数据速率。该设备具有超低功耗架构。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TUSB522PRGER
- 商品编号
- C470964
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| USB协议版本 | USB 3.1 | |
| 通道数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 数据速率 | 5Gbps | |
| 工作温度 | -40℃~+85℃ |
商品概述
TUSB522P 是第四代双通道单通道 USB 3.1 GEN1 重定时器和信号调理器，支持 5 Gbps。该设备采用超低功耗架构，在3.3V供电下提供低功耗。重定时器还支持USB 3.1低功耗模式，进一步降低了空闲时的功耗。
双通道功能使系统能够在发送和接收数据路径上保持信号完整性。接收均衡具有三种增益设置，以克服由于插入损耗和码间干扰造成的通道退化。这些设置通过EQ引脚控制。为了补偿传输线损耗，输出驱动器支持通过DE引脚配置去加重。此外，自动LFPS去加重控制允许完全符合USB 3.1标准。这些设置允许最佳性能、增加信号传输距离，并在USB 3.1 GEN1路径中灵活放置TUSB522P。
应用领域
- 手机
- 平板电脑
- 笔记本电脑
- 台式机
- 泊位站
- 背板
- 活动电缆
