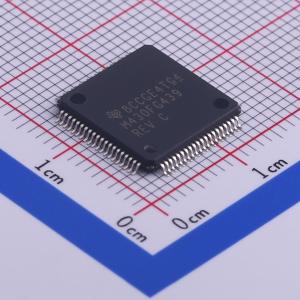

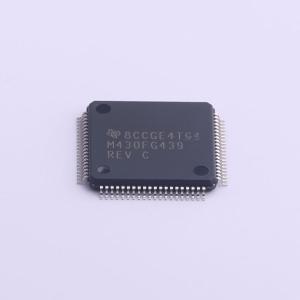

温馨提醒：图片仅供参考，商品以实物为准

MSP430FG439IPNR

具有 60KB 闪存、2KB SRAM、12 位 ADC、双通道 DAC、DMA、3 个运算放大器和 128 段 LCD 的 8MHz MCU

描述: MSP430FG439 具有 60KB 闪存、2KB SRAM、12 位 ADC、双通道 DAC、DMA、3 个运算放大器和 128 段 LCD 的 8MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430FG439IPNR
商品编号: C470972
商品封装: LQFP-80(12x12)
包装方式: 编带
商品毛重: 0.652克(g)

商品参数

商品概述

德州仪器的MSP430系列超低功耗微控制器包含多个具有不同外设集的设备，针对各种应用。该架构结合了五种低功耗模式，优化以实现便携式测量应用中的延长电池寿命。该设备具有强大的16位RISC CPU、16位寄存器和常数生成器，有助于实现最大代码效率。数字控制振荡器（DCO）允许设备从低功耗模式唤醒到活动模式的时间少于6 µs。

MSP430FG43X设备是微控制器，具有两个16位定时器、高性能12位ADC、双12位DAC、三个可配置运算放大器、一个通用同步/异步通信接口、DMA、48个I/O引脚和一个LCD驱动器。

商品特性

低供电电压范围，1.8 V至3.6 V
超低功耗 - 活动模式：1 MHz、2.2 V下300 µA - 待机模式：1.1 µA - 关闭模式（RAM保持）：0.1 µA
五种节能模式
从待机模式唤醒时间少于6 µs
16位RISC架构，125 ns指令周期
单通道内部DMA
12位模数转换器（ADC），带内部参考、采样保持和自动扫描功能
三个可配置运算放大器
双12位数模转换器（DAC），带同步功能
16位Timer_A，带三个捕获/比较寄存器
16位Timer_B，带三个带影子寄存器的捕获/比较寄存器
片上比较器
串行通信接口（USART），可通过软件选择异步UART或同步SPI
掉电检测器
供电电压监控器和监视器，带可编程电平检测
引导加载程序（BSL）
串行在线编程，无需外部编程电压，通过安全熔丝实现可编程代码保护
集成液晶显示器（LCD）驱动器，支持多达128段
提供113球BGA（ZCA）和80引脚QFP（PN）封装

应用领域

模拟和数字传感器系统
数字电机控制
远程控制
温度调节器
数字定时器
手持仪表

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	8MHz
	CPU位数	16 Bit
	程序存储容量	60KB
	程序存储器类型	FLASH
	RAM容量	2KB

	属性	参数值
	EEPROM容量	-
	I/O数量	48
	ADC(位数)	12bit
	DAC(位数)	12bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
