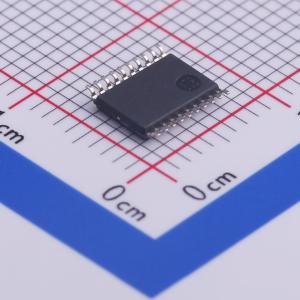

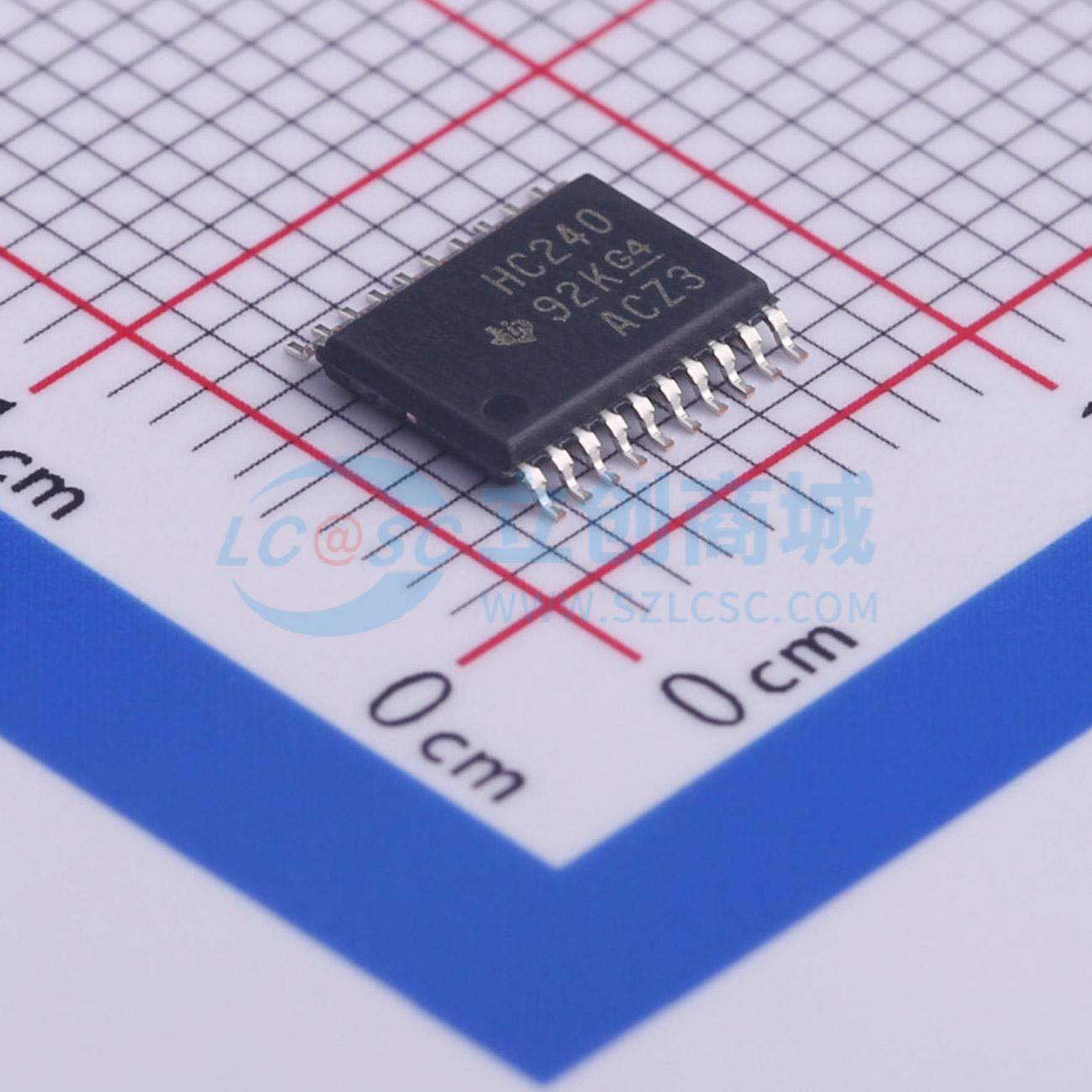

SN74HC240PWR

八进制缓冲器和线路驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC240 具有三态输出的 8 通道、2V 至 6V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74HC240PWR
商品编号: C470968
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.123克(g)

商品参数

商品概述

这是八进制缓冲器和线路驱动器，专为提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能和密度设计。HC240器件分为两个带独立输出使能输入的4位缓冲器/驱动器，当输出使能为低电平时，器件将反相数据从A输入传输到Y输出；当输出使能为高电平时，输出处于高阻态，包含SN54HC240、SN74HC240两种型号，提供多种封装可选。

商品特性

宽工作电压范围：2V~6V
大电流输出，最高可驱动15个LSTTL负载
低功耗，最大电源电流Icc为80μA
典型传播延迟tpd = 9ns
5V条件下输出驱动为±6mA
最大输入电流为1μA
带三态输出
电源电压最大值范围：-0.5V~7V
输入钳位电流最大值：±20mA
输出钳位电流最大值：±20mA
连续输出电流最大值：±35mA
通过VCC或GND的连续电流最大值：±70mA
封装热阻抗参数：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W，PW封装83℃/W
存储温度范围：-65℃~150℃
所有未使用输入端必须接VCC或GND，以保证器件正常工作

应用领域

存储器地址驱动
时钟驱动
面向总线的接收器
面向总线的发送器
总线线路驱动
缓冲存储器地址寄存器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~6V
	元件数	2
	每个元件位数	4
	通道类型	单向

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	系列	74HC
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	20ns@4.5V,50pF
	功能特性	输出使能
