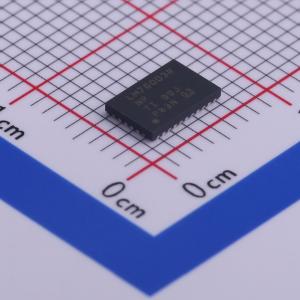

LM76003RNPR

3.5-V至60-V，2.5-A/3.5-A同步降压电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM76003 是一款 3.5V 至 60V 输入电压范围的同步降压 DC-DC 转换器,最大输出电流为 3.5 A。该器件采用同步整流技术,具有高效率和小尺寸解决方案。它支持可编程开关频率和多种保护功能,包括过温保护、欠压锁定、逐周期限流和短路保护。
品牌名称: TI(德州仪器)
商品型号: LM76003RNPR
商品编号: C470958
商品封装: WQFN-30-EP(4x6)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

LM76002/LM76003稳压器是一款易用的同步降压DC-DC转换器，能够在最高60 V的输入电压下驱动高达2.5 A（LM76002）或3.5 A（LM76003）的负载电流。LM76002/LM76003在极小的解决方案尺寸下实现了卓越的效率和输出精度。采用了峰值电流模式控制。诸如可调开关频率、同步、FPWM选项、电源正常标志、精密使能、可调软启动和跟踪等附加特性，为广泛的应用提供了灵活且易用的解决方案。轻载时自动频率折返和可选的外部偏置可提高效率。该器件所需的外部元件极少，引脚布局专为简单的PCB设计而打造，具备一流的EMI（CISPR22）和热性能。保护特性包括输入欠压锁定、热关断、逐周期电流限制和短路保护。LM76002/LM76003器件采用带可焊侧翼的WQFN 30引脚无引线封装。

商品特性

集成同步整流
输入电压3.5 V至60 V（最大65 V）
输出电流：
- LM76002：2.5 A
- LM76003：3.5 A
输出电压1 V至95% VIN
稳压状态下静态电流15 μA
宽电压转换范围
- tON-MIN = 65 ns（典型值）
- tOFF-MIN = 95 ns（典型值）
系统级特性
- 与外部时钟同步
- 电源正常标志
- 精密使能
- 可调软启动（默认6.3 ms）
- 电压跟踪能力
引脚可选的FPWM操作
可调频率范围：300 kHz至2.2 MHz
轻载架构下的高效率（PFM）
保护特性
- 逐周期电流限制
- 带打嗝模式的短路保护
- 过温热关断保护
使用WEBENCH电源设计器，利用LM76002/LM76003进行定制设计

应用领域

电信基础设施
资产和车队管理系统
视频监控
可编程逻辑控制器

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交66单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~60V
	输出电压	-
	输出电流	3.5A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	900nA
	开关管(内置/外置)	内置
	输出类型	可调
