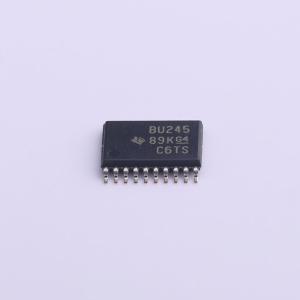

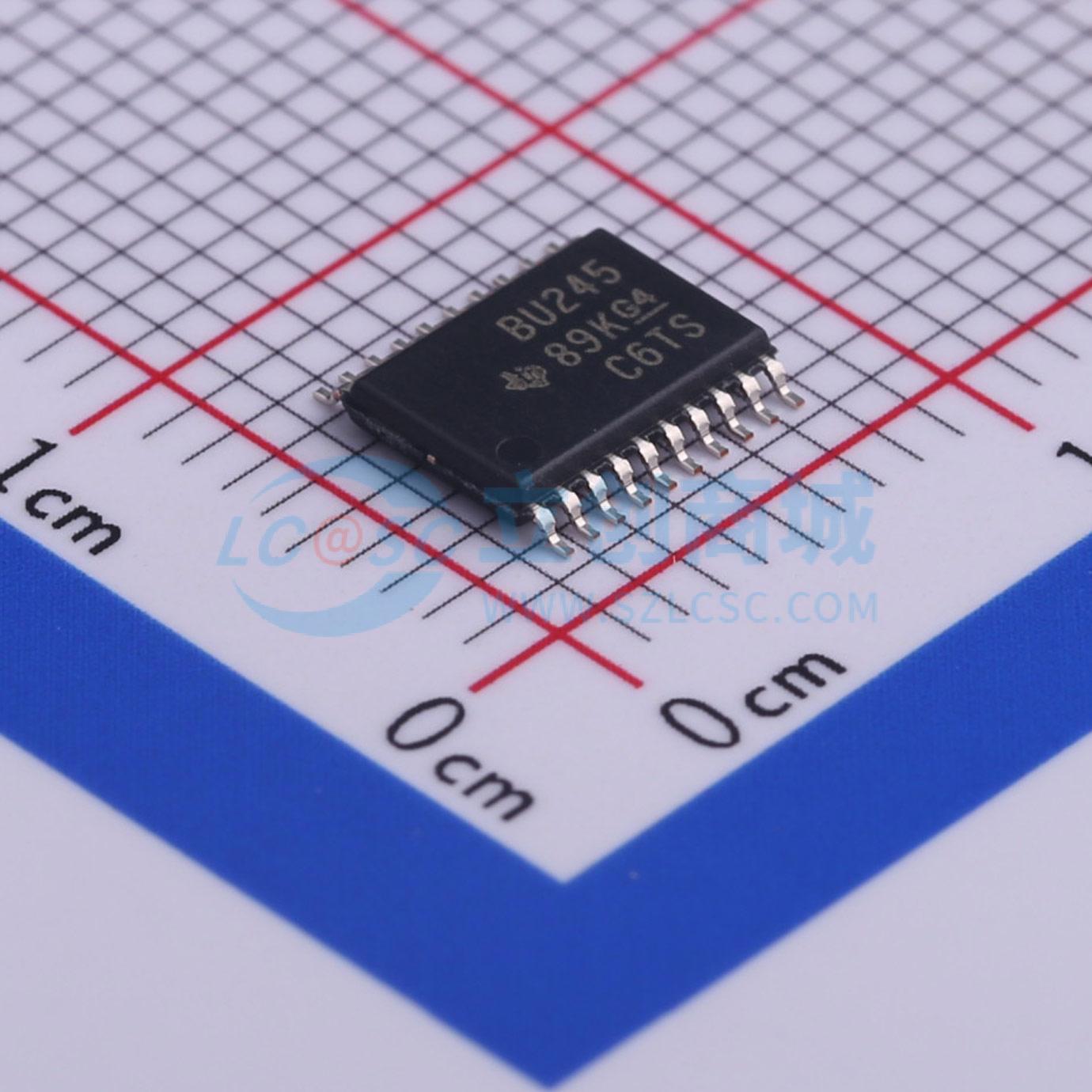

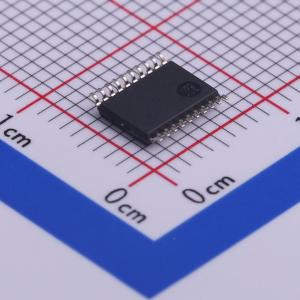

SN74CB3Q3245PWR

高带宽数据路径（高达500 MHz），等同于IDTQS3VH384器件

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74CB3Q3245 3.3V、1:1 (SPST)、8 通道 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CB3Q3245PWR
商品编号: C470961
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.122克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.2ns
	静态电流(Iq)	1mA

商品概述

SN74CB3Q3245 是一种高带宽 FET 总线开关，利用电荷泵提升传输晶体管的栅极电压，提供低且平坦的导通电阻（r_on）。低且平坦的导通电阻允许最小的传播延迟，并支持数据输入/输出（I/O）端口上的轨到轨切换。该器件还具有低数据 I/O 电容，以尽量减少数据总线上的电容性负载和信号失真。专门设计用于支持高带宽应用，SN74CB3Q3245 提供了一种优化的接口解决方案，非常适合宽带通信、网络和数据密集型计算系统。

SN74CB3Q3245 组织为一个 8 位总线开关，具有单个输出使能（OE）输入。当 OE 为低时，总线开关闭合，A 端口连接到 B 端口，允许在端口之间双向数据流动。当 OE 为高时，总线开关断开，在 A 和 B 端口之间存在高阻态。

该器件完全指定了使用 l_0H 的部分掉电应用。掉电电路可防止设备掉电时损坏电流回流。设备在掉电期间具有隔离功能。

为了确保在上电或掉电期间处于高阻态，应通过一个上拉电阻将 OE 连接到 V_CC；电阻的最小值由驱动器的电流吸收能力决定。

应用领域

PCI 接口
差分信号接口
内存交错
总线隔离
低失真信号门控

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	电源极性	单电源
	工作电压	2.3V~3.6V
	输入数/输出数	8/8
