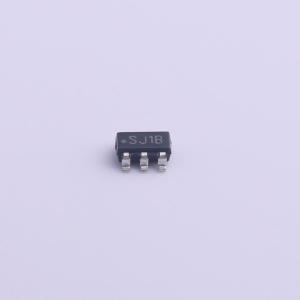

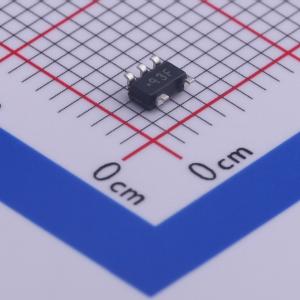

LMR10515YMF/NOPB

5.5V输入，1.5A输出降压电压调节器

描述: LMR10515是一款单片、高频PWM降压DC/DC转换器,采用5引脚SOT-23和6引脚WSON封装。它提供所有主动功能,以实现最小的PCB面积。该器件具有3V至5.5V的输入电压范围,0.6V至4.5V的输出电压范围,最大输出电流为1.5A。开关频率为1.6MHz（LMR10515X）和3MHz（LMR10515Y）。
品牌名称: TI(德州仪器)
商品型号: LMR10515YMF/NOPB
商品编号: C470959
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

LMR10515稳压器是一款采用5引脚SOT - 23和6引脚WSON封装的单片式高频PWM降压DC/DC转换器。它具备所有有源功能，可在尽可能小的PCB面积内实现本地DC/DC转换，具有快速瞬态响应和精确稳压功能。LMR10515只需极少的外部元件，使用方便。其内部130 mΩ PMOS开关能够驱动1.5 A负载，实现了出色的功率密度。控制电路的导通时间低至30 ns，因此在整个3 V至5.5 V输入工作范围内，支持极高频率转换，最低输出电压可达0.6 V。LMR10515采用内部补偿，使用简单，所需外部元件少。开关频率内部设定为1.6 MHz或3 MHz，可使用极小的表面贴装电感器和片式电容器。即使工作频率较高，也易于实现高达93%的效率。该器件具备外部关断功能，典型待机电流超低，仅为30 nA。LMR10515采用电流模式控制和内部补偿，可在广泛的工作条件下实现高性能稳压。其他特性包括用于降低浪涌电流的内部软启动电路、逐脉冲电流限制、热关断和输出过压保护。

商品特性

输入电压范围：3 V至5.5 V
输出电压范围：0.6 V至4.5 V
最大输出电流：1.5 A
开关频率：1.6 MHz（LMR10515X）和3 MHz（LMR10515Y）
低关断静态电流，典型值30 nA
内部软启动
内部补偿
电流模式PWM工作方式
热关断
整体解决方案体积小，降低系统成本
SOT - 23（2.92×2.84×1 mm）和WSON（3×3×0.8 mm）封装

应用领域

3.3 V和5 V轨的负载点转换
空间受限的应用
电池供电设备
工业分布式电源应用
功率计
便携式手持仪器

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	600mV~4.5V
	输出电流	1.5A
	开关频率	3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
