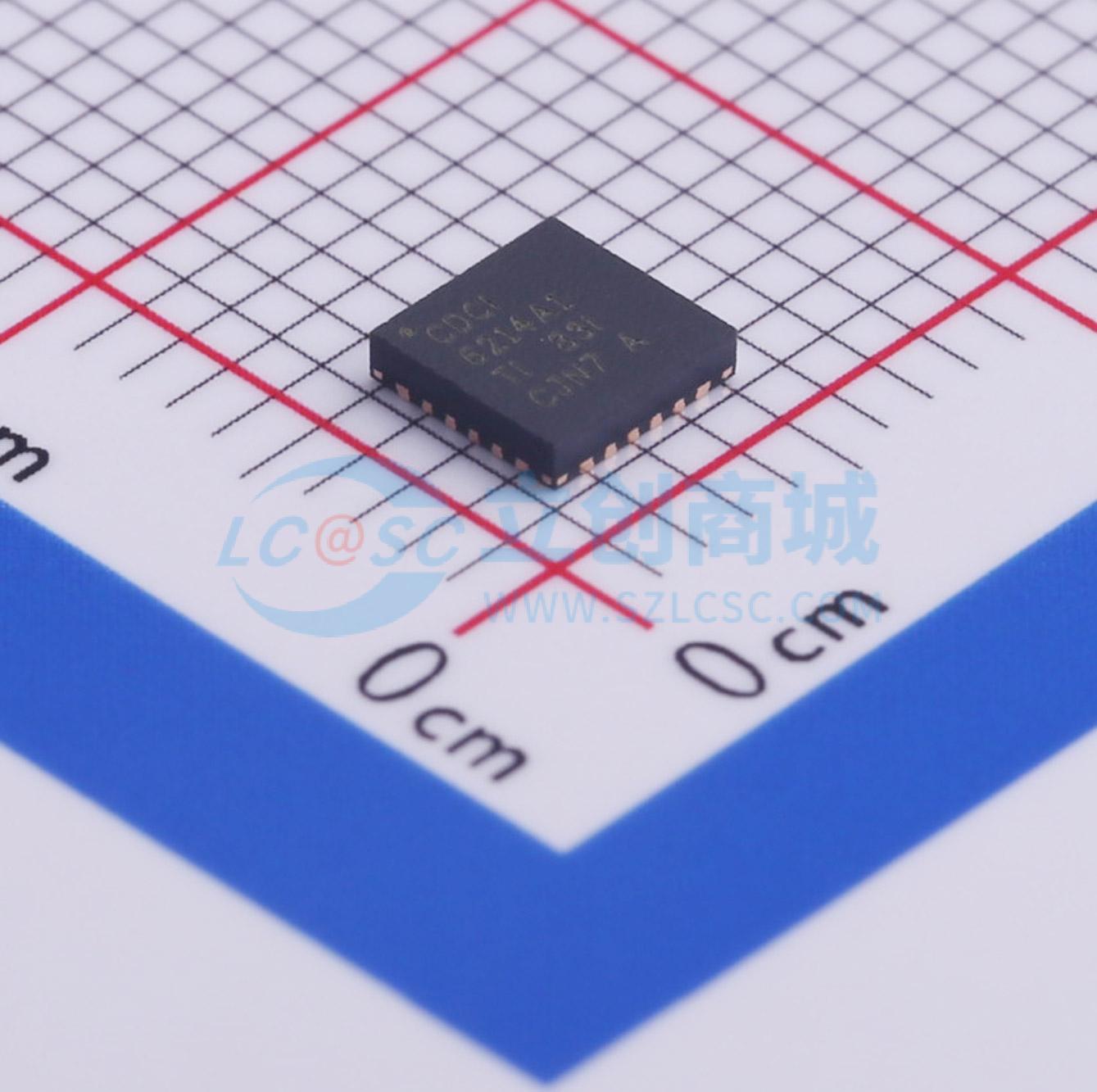

CDCI6214RGER

CDCI6214器件是一款超低功耗时钟发生器。该器件可在两个独立的参考输入之间进行选择，输入到锁相环中，并在可配置的差分输出通道上生成多达四种不同频率的信号，同时在LVCMOS输出通道上输出参考时钟的副本。

四个输出通道中的每一个都有一个可配置的整数/分数输出分频器和一个专用整数分频器。结合输出复用器，这允许产生多达五种不同的频率。时钟分配分频器以确定的方式进行复位，以实现清晰的时钟门控和无毛刺更新功能。灵活的掉电选项可优化器件在工作和待机模式下的功耗。通常，四个156.25 MHz的LVDS输出在1.8V电压下功耗为150 mW。100 MHz HCSL输出的典型均方根抖动为386 fs，可提高PCIe应用的系统裕量。

CDCI6214通过内部寄存器进行配置，这些寄存器可通过兼容I2C的串行接口和内部EEPROM进行访问。

CDCI6214能够以超低功耗和小尺寸，从单个参考源实现高性能时钟树。工厂和用户均可编程的EEPROM使CDCI6214成为易于使用、即时启动且低功耗的理想时钟解决方案。

• 一个可配置的高性能、低功耗PLL，带有4个可编程输出
• 均方根抖动性能 – 支持带或不带扩频时钟（SSC）的PCIe Gen1 – 支持不带SSC的PCIe Gen2 / Gen3 / Gen4
• 典型功耗：1.8V时为150 mW
• 通用时钟输入 – 差分交流耦合或LVCMOS：1 MHz至250 MHz – 晶体：8 MHz至50 MHz
• 灵活的输出频率 – 44.1 kHz至350 MHz – 无毛刺输出分频器切换
• 四个可单独配置的输出 – LVCMOS、LVDS或HCSL – 具有可编程摆幅的差分交流耦合（兼容LVDS-、CML-、LVPECL）
• 完全集成的PLL，可配置的环路带宽：100 kHz至3 MHz
• 用于电平转换的单电源或混合电源操作：1.8V、2.5V和3.3V
• 可配置的GPIO – 状态信号 – 多达4个独立的输出使能 – 输出分频器同步
• 灵活的配置选项 – 兼容I2C的接口：高达400 kHz – 带有两页的集成EEPROM和外部选择引脚
• 仅支持100 Ω系统
• 工业温度范围：-40℃至85℃
• 小尺寸：24引脚VQFN（4 mm x 4 mm）

• PCIe Gen 1/2/3/4时钟
• 1G / 10G以太网交换机、网卡、加速器
• 测试与测量、手持设备
• 多功能打印机
• 广播基础设施
