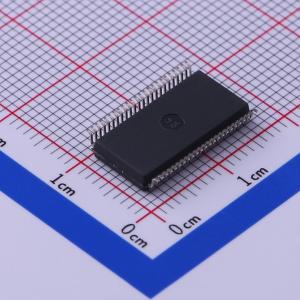

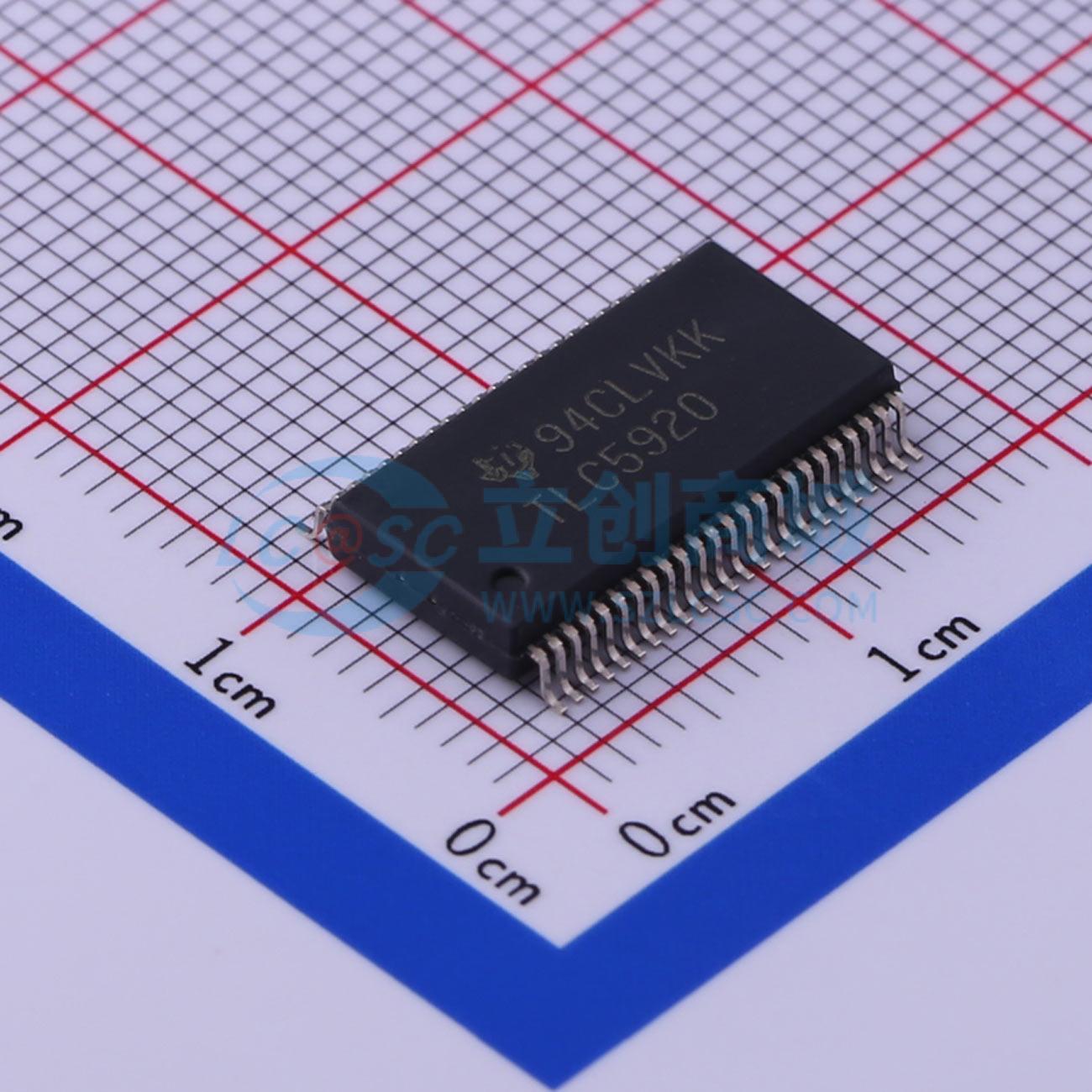

TLC5920DLR
16×8位LED驱动器/控制器
- 描述
- TLC5920 具有 10MHz 数据传输速率的 16 通道 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC5920DLR
- 商品编号
- C469910
- 商品封装
- SSOP-48-300mil
- 包装方式
- 编带
- 商品毛重
- 0.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~5.5V | |
| 开关频率 | 10MHz | |
| 通道数 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 30mA | |
| 拓扑结构 | - | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 6% |
商品概述
TLC5920是一款LED驱动器，将16通道移位寄存器、数据锁存器、带电流值控制的恒流电路以及8通道公共驱动器集成于单芯片中。恒定输出电流能够同时为16位提供30 mA，且电流值可通过一个外部寄存器设置。该器件还包含一个16位段驱动器和8位公共驱动器；因此，仅用一个TLC5920即可驱动16×8点阵的单色LED阵列，用两个TLC5920可驱动16×16点阵的双色LED阵列。
商品特性
- 驱动能力：
- 段：30 mA×16位
- 公共：40 mA
- 恒流输出：3 mA至30 mA（使用外部电阻为所有通道设置电流值）
- 恒流精度 ±6%（位间最大误差）
- 数据输入：时钟同步串行输入
- 适用LED类型：共阴极
- 逻辑电源电压：4.5 V至5.5 V
- LED电源电压：4.5 V至5.5 V
- 工作频率：10 MHz
- 工作自由空气温度范围：-20℃至85℃
- 48引脚SSOL封装
应用领域
- 点阵LED驱动
- LED灯驱动
- 其他显示器
- 16×16点阵双色LED驱动
