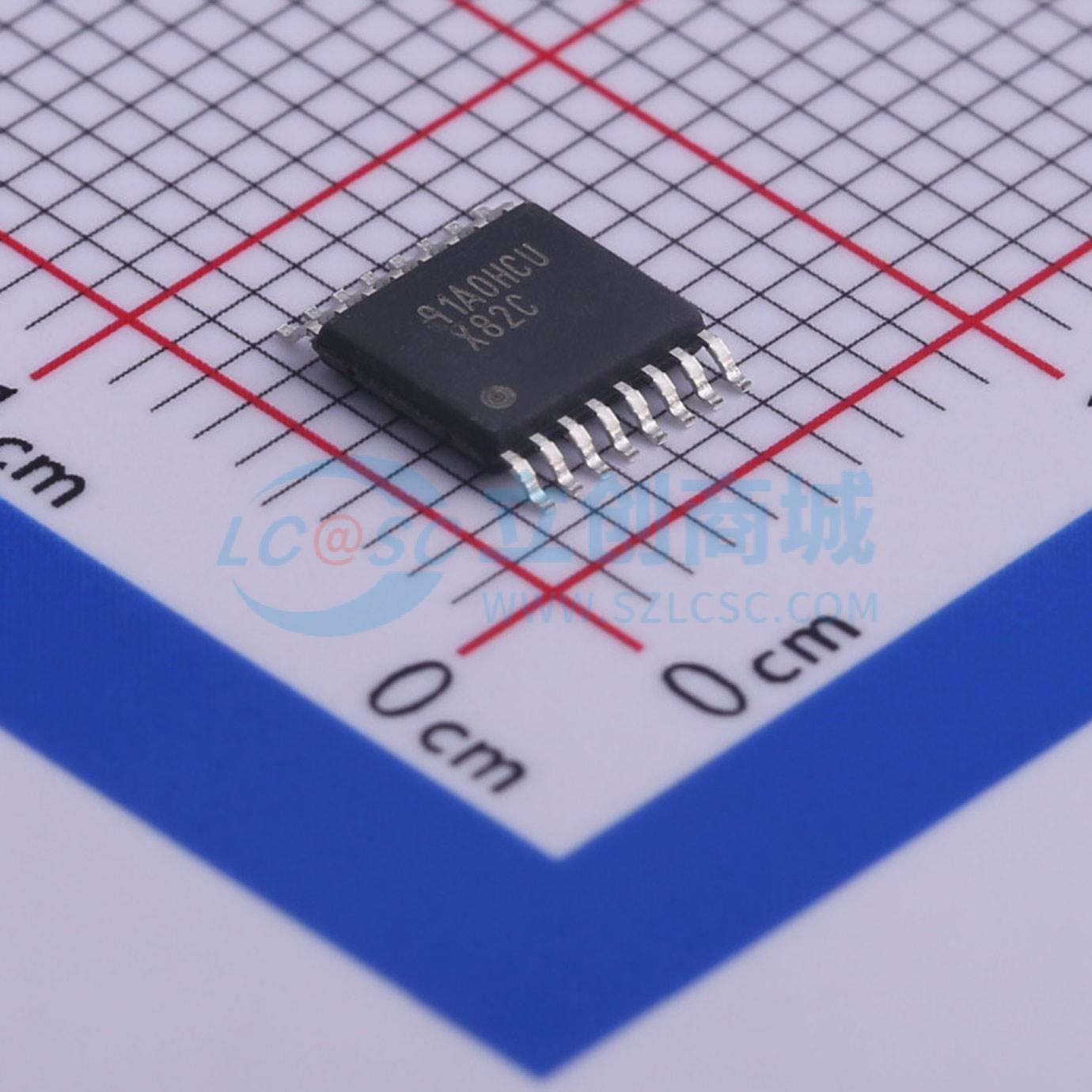

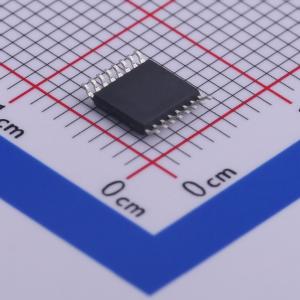

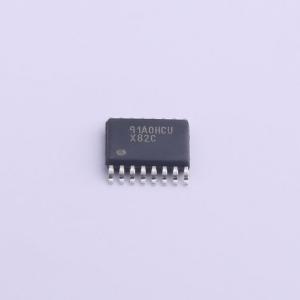

DAC088S085CIMTX/NOPB
DAC088S085CIMTX/NOPB
- 描述
- DAC088S085 具有轨到轨输出的 8 位微功耗八路数模转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC088S085CIMTX/NOPB
- 商品编号
- C469914
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 8 | |
| 接口类型 | SPI;QSPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 4.5us | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+125℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 40MHz | |
| 静态电流 | 100nA |
商品概述
DAC088S085是一款功能齐全、通用的八通道8位电压输出数模转换器(DAC),可在2.7 V至5.5 V单电源下工作,3 V供电时功耗为1.95 mW,5 V供电时功耗为4.85 mW。DAC088S085采用16引脚WQFN封装和16引脚TSSOP封装。WQFN封装使DAC088S085成为同类产品中体积最小的八通道DAC。片上输出放大器支持轨到轨输出摆幅,三线串行接口在整个电源电压范围内的时钟速率最高可达40 MHz。同类竞争产品在2.7 V至3.6 V电源电压下的时钟速率限制为25 MHz。该串行接口与标准SPI、QSPI、MICROWIRE和DSP接口兼容。DAC088S085还支持菊花链操作,使用单个串行接口可同时更新任意数量的器件。
DAC088S085有两个参考源。一个参考输入为A至D通道服务,另一个参考源为E至H通道服务。每个参考源可在0.5 V至VA之间独立设置,提供尽可能宽的输出动态范围。DAC088S085有一个16位输入移位寄存器,用于控制操作模式、掉电状态以及DAC通道的寄存器和输出值。所有八个DAC输出可同时或单独更新。
上电复位电路确保DAC输出在上电时为0 V,并保持该状态,直到向器件进行有效写入。DAC088S085的掉电功能允许每个DAC以三种不同的终端选项独立供电。当所有DAC通道都掉电时,3 V供电时功耗降至0.3 μW以下,5 V供电时功耗降至1 μW以下。DAC088S085的低功耗和小封装使其成为电池供电设备的理想选择。
DAC088S085是引脚兼容DAC系列产品之一,该系列还包括10位的DAC108S085和12位的DAC128S085。这三款产品引脚排列相同,使系统设计人员无需重新设计印刷电路板,即可为其应用选择合适的分辨率。DAC088S085可在-40℃至125℃的扩展工业温度范围内工作。
商品特性
- 确保单调性
- 低功耗运行
- 轨到轨电压输出
- 菊花链功能
- 上电复位至0 V
- 同步输出更新
- 单通道掉电功能
- 宽电源电压范围(2.7 V至5.5 V)
- 双参考电压,范围为0.5 V至VA
- 工作温度范围为-40℃至125℃
- 业内最小封装
- 分辨率:8位
- 积分非线性:±0.5 LSB(最大值)
- 微分非线性:0.15 / –0.1 LSB(最大值)
- 建立时间:4.5 μs(最大值)
- 零码误差:15 mV(最大值)
- 满量程误差:-0.75 % FSR(最大值)
- 电源功耗:
- 正常:1.95 mW(3 V)/ 4.85 mW(5 V)
- 典型掉电:0.3 μW(3 V)/ 1 μW(5 V)
应用领域
- 电池供电仪器
- 数字增益和失调调整
- 可编程电压和电流源
- 可编程衰减器
- ADC的电压参考
- 传感器电源电压
- 范围检测器
