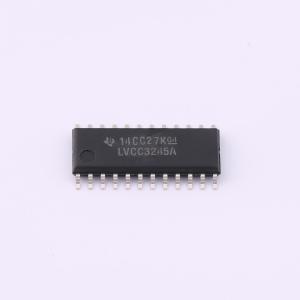

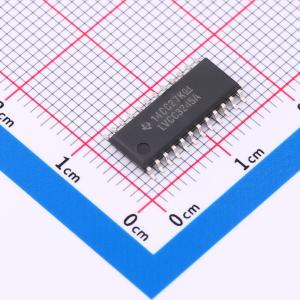

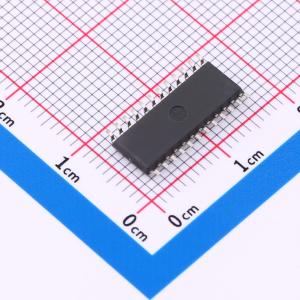

温馨提醒：图片仅供参考，商品以实物为准
SN74LVCC3245ANSR
具有可调输出电压和三态输出的八路总线收发器
- 描述
- SN74LVCC3245A 具有可调节输出电压和三态输出的八通道总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVCC3245ANSR
- 商品编号
- C469904
- 商品封装
- SO-24
- 包装方式
- 编带
- 商品毛重
- 0.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 2.3V~3.6V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 8 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
SN74LVCC3245A是一款8位同相总线收发器，内置两个独立电源轨，B端口可适配3V~5.5V电压，A端口可适配2.3V~3.6V电压工作，可实现3.3V与5V系统环境之间的相互转换，也可实现2.5V与3.3V系统环境之间的相互转换，具备可调输出电压与三态输出。
商品特性
- 支持双向电压转换
- A端口工作电压范围为2.3V~3.6V，B端口工作电压范围为3V~5.5V
- 控制输入的VIH和VIL电平以VCCA电压为参考
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 具备可调输出电压，带有三态输出
应用领域
- 电平转换
- USB相关应用
- 接口连接
- 模拟与数字应用
