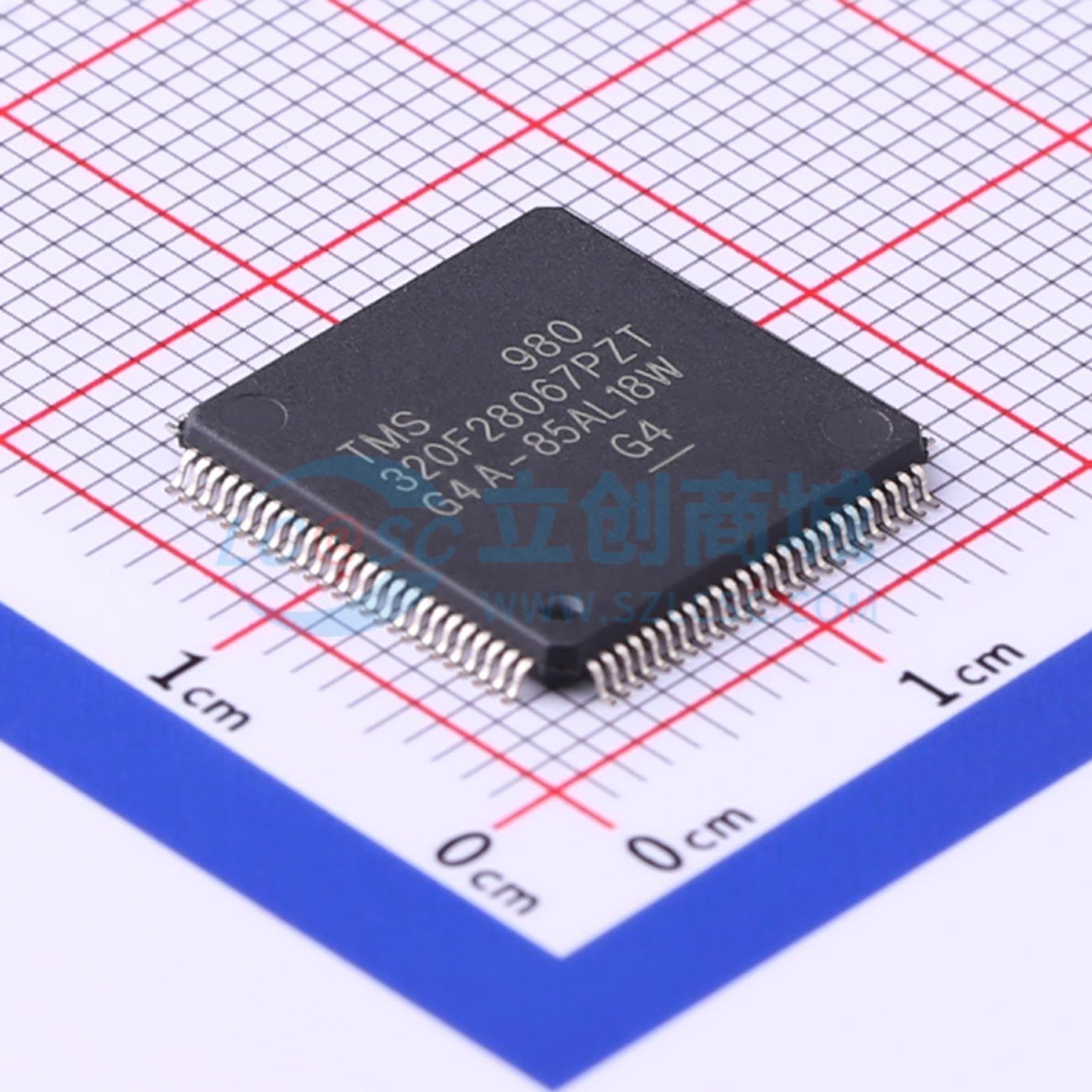

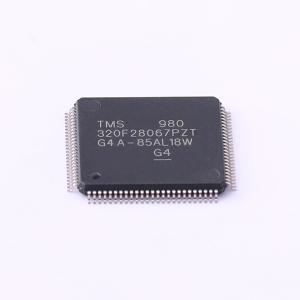

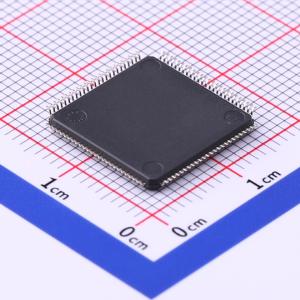

TMS320F28067PZT
具有 90MHz 频率、FPU、256KB 闪存、100KB RAM 的 C2000™ 32 位 MCU
- 描述
- TMS320F28067 具有 90MHz 频率、FPU、256KB 闪存、100KB RAM 的 C2000™ MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMS320F28067PZT
- 商品编号
- C469892
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.089226克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 90MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 50KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 54 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~1.995V | |
| 工作温度 | -40℃~+105℃ |
商品概述
TMS320F2806x是实时微控制器，属于C2000 32位微控制器，针对处理、感应和驱动进行了优化，可提高实时控制应用的闭环性能。F2806x系列微控制器为C28x内核以及CLA供电，CLA与引脚较少的器件中高度集成的控制外设耦合，该系列器件的代码与基于C28x的旧版代码兼容，同时具有较高的模拟集成度。内置内部稳压器实现单电源轨运行，对HRPWM模块实施了改进，可提供双边缘控制调频，器件内新增采用10位内部基准的模拟比较器，可直接相连控制ePWM输出，ADC可在0V至3.3V的固定满量程范围内实施转换，支持VREFHI/VREFLO基准的比例运算，ADC接口已针对低开销和延迟进行了优化。
商品特性
- 搭载高效32位TMS320C28x CPU，主频90MHz，周期时间11.11ns，支持16×16和32×32乘法和累加MAC运算、16×16双MAC，采用哈佛总线架构，支持连动运算，中断响应处理速度快，采用统一存储器编程模型，支持C/C++和汇编语言编写高效代码
- 内置浮点单元FPU，支持原生单精度浮点运算
- 内置可编程控制律加速器CLA，为32位浮点数学加速器，可独立于主CPU之外执行代码
- 内置Viterbi、复杂数学、CRC单元VCU，扩展C28x指令集，支持复杂乘法、Viterbi运算和循环冗余校验CRC
- 内置嵌入式存储器，最高可达256KB闪存、100KB随机存取存储器RAM，配有2KB一次性可编程OTP ROM
- 集成6通道直接内存存取DMA
- 可降低器件和系统成本，采用3.3V单电源供电，无需电源排序，集成加电复位和欠压复位，支持低功耗操作模式，无模拟支持引脚
- 采用小端字节序，支持JTAG边界扫描，符合IEEE标准1149.1-1990标准测试访问端口和边界扫描架构
- 集成计时相关模块：两个内部零引脚振荡器，支持片载晶体振荡器或外部时钟输入，集成看门狗计时器模块、丢失时钟检测电路
- 集成可支持所有外设中断的外设中断扩展PIE模块，集成三个32位CPU计时器
- 集成多种高级控制外设：多达8个增强型脉冲宽度调制器ePWM模块，共16个PWM通道，可支持8个HRPWM，每个模块配有独立16位计时器；3个输入增强型捕捉eCAP模块；多达4个高分辨率捕捉HRCAP模块；多达2个增强型正交编码器脉冲eQEP模块
- 集成12位模数转换器ADC，带有双路采样保持S/H功能，最高采样速率可达3.46MSPS，最高支持16通道，集成片上温度传感器
- 集成128位安全密钥和锁，可保护安全内存块，防止固件逆向工程
- 集成多种串行端口外设：两个串行通信接口SCI UART模块，两个串行外设接口SPI模块，一条内部集成电路I2C总线，一个多通道缓冲串行端口McBSP总线，一个增强型控制器局域网络eCAN，支持通用串行总线USB 2.0；支持全速器件模式、全速或低速主机模式
- 提供多达54个具有输入滤波功能的独立可编程、多路复用通用输入输出GPIO引脚
- 支持高级调试特性，具备分析和断点功能，可通过硬件实现实时调试
- 提供多种封装选项：80引脚PFP和100引脚PZP PowerPAD耐热增强型薄型四方扁平封装HTQFP，80引脚PN和100引脚PZ薄型四方扁平封装LQFP
- 提供多种温度范围选项：T档温度范围-40℃~105℃，S档温度范围-40℃~125℃，Q档环境温度范围-40℃~125℃，通过汽车应用AEC Q100认证
应用领域
- 空调室外机
- 电梯门自动启闭装置驱动控制
- 逆变器和电机控制
- 车载充电器和无线充电器
- 自动分拣设备
- CNC控制
- 纺织机
- 焊接机
- 电动汽车充电站电源模块
- 车辆无线充电模块
- 能量存储电源转换系统PCS
- 中央逆变器
- 微型逆变器
- 太阳能电源优化器
- 串式逆变器
- 交流驱动器控制模块
- 交流驱动器功率级模块
- 线性电机功率级
- 伺服驱动器控制模块
- 伺服驱动器功率级模块
- 交流输入BLDC电机驱动器
- 直流输入BLDC电机驱动器
- 工业交流-直流
- 三相UPS
