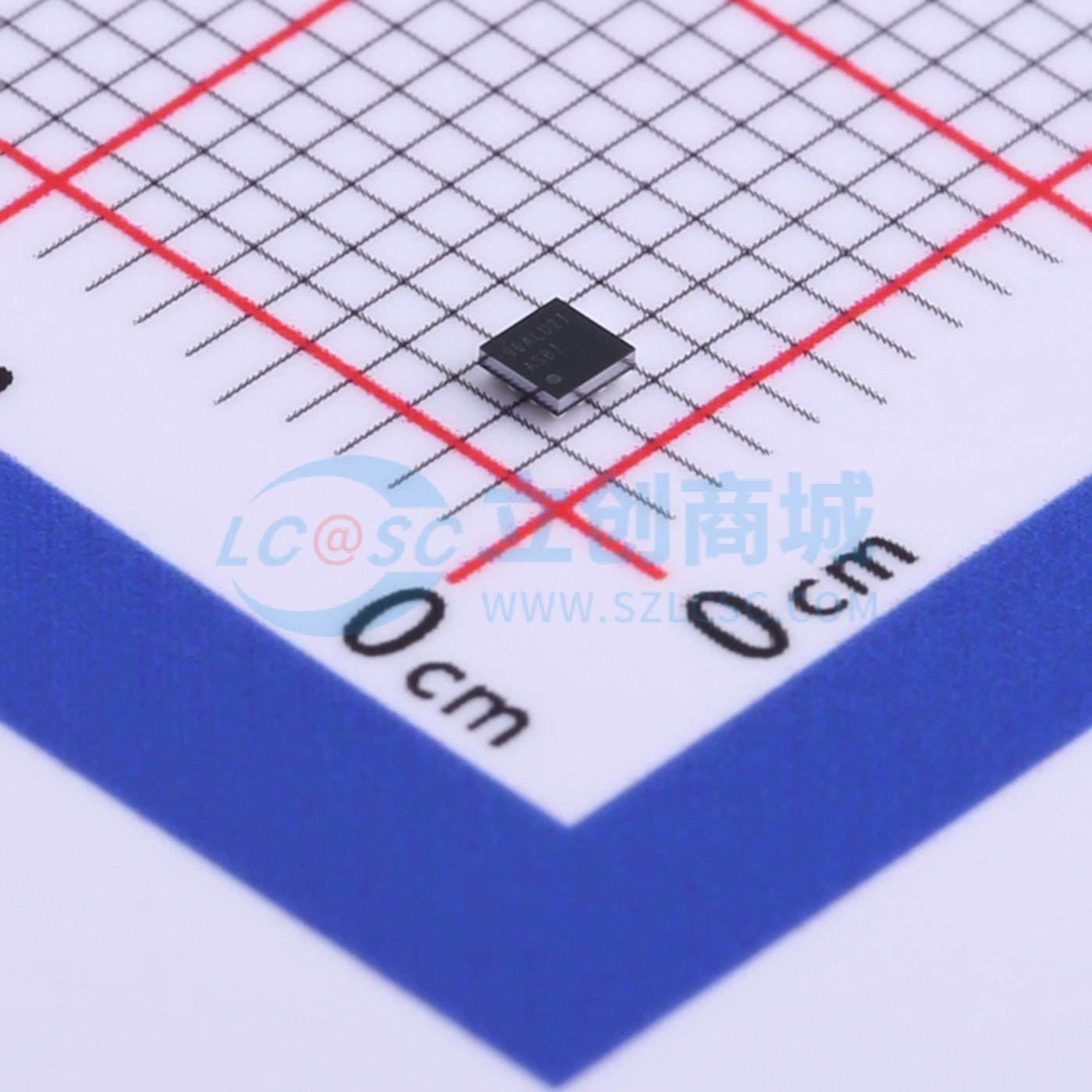

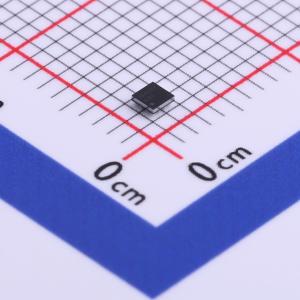

温馨提醒：图片仅供参考，商品以实物为准

TPA6141A2YFFR

Class-G DirectPath立体声耳机放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA6141A2 32mW 立体声模拟输入耳机放大器
品牌名称: TI(德州仪器)
商品型号: TPA6141A2YFFR
商品编号: C469881
商品封装: DSBGA-16
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

TPA6141A2（也称为TPA6141）是一款具有可选增益的G类DirectPath™立体声耳机放大器。G类技术通过根据音频信号电平调整耳机放大器的电源电压，最大限度地延长电池续航时间。在低电平音频信号下，内部电源电压降低，以最小化功耗。DirectPath™技术无需使用外部隔直电容。该器件具有全差分输入，并集成了低通滤波器，以减少音频源与耳机放大器之间的系统噪声拾取，并降低DAC带外噪声。高电源噪声抑制性能和差分架构增强了射频噪声抗扰度。对于单端输入信号，将|NL+和Vvdash|R+接地。该器件的工作电源电压范围为2.5 V至5.5 V。G类工作模式可使总电源电流保持在5.0 mA以下，同时每通道可向32 Ω负载提供500 μW功率。关机模式可将电源电流降至3 μA以下，可通过EN引脚激活。该器件内置了噗声抑制电路，可完全消除开机和关机期间的干扰噗声。放大器输出具有短路和热过载保护，以及±8 kV HBM ESD保护，简化了终端设备对IEC 61000-4-2 ESD标准的合规性。

商品特性

德州仪器（TI）G类技术显著延长电池续航时间和音乐播放时间
每通道静态电流0.6 mA，比以地为参考的AB类耳机放大器的静态电流低50%至80%
DirectPath™技术无需使用大型输出隔直电容，输出偏置电压为0 V
改善低频音频保真度
主动式咔嗒声和噗声抑制
全差分输入降低系统噪声
也可配置为单端输入
SGND引脚消除接地环路噪声
宽电源电压范围：2.5 V至5.5 V
100 dB电源噪声抑制比
内置输入低通滤波器
增益设置：0 dB和6 dB
短路电流限制器
热过载保护
输出具有±8 kV HBM ESD保护

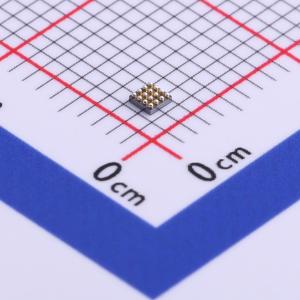

引脚间距0.4 mm、尺寸为1.6 mm x 1.6 mm的16焊球WCSP（YFF）封装

应用领域

手机/音乐手机
智能手机
便携式媒体/MP3播放器
便携式CD/DVD播放器

	属性	参数值
	商品目录	音频功率放大器
	功放类型	G类功放
	扬声器通道数	双声道
	输出功率	32mWx2@32Ω
	工作电压	2.5V~5.5V
	总谐波失真+噪声(THD+N)	0.01%

	属性	参数值
	静态电流(Iq)	600uA
	工作温度	-40℃~+85℃
	信噪比	105dB
	输入类型	差分；单端
	电源纹波抑制比(PSRR)	105dB
	输入通道数	2对差分输入
