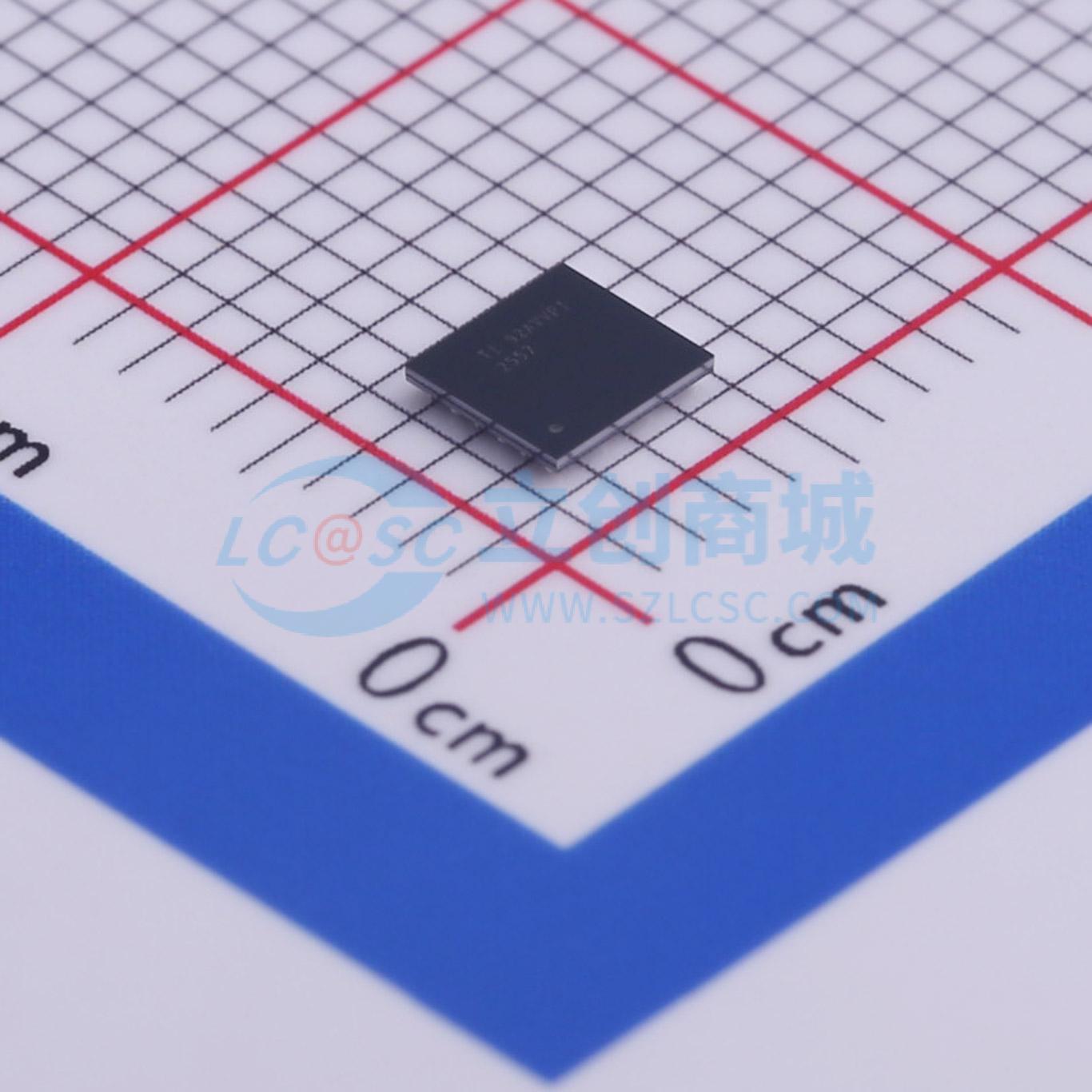

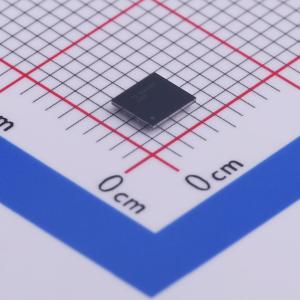

TAS2557YZR

TAS2557器件是一款先进的D类音频放大器，是一款片上全系统（SoC）。该器件具备超低噪声音频DAC和D类功率放大器，集成了扬声器电压和电流感应反馈。片上低延迟DSP支持德州仪器的SmartAmp扬声器保护算法，可在确保扬声器安全的同时最大化响度。 该器件可轻松与任何具有I2S输出的处理器配合使用，使用两个TAS2557器件时可实现立体声。支持为不同扬声器进行单独调优，使客户在保持外形设计的同时增加产品价值。此外，TAS2557支持动态进行独立的语音和音频调优，无论工作模式如何，ICN超低至15.9 μν，可实现听筒/扬声器应用。 H类升压转换器为D类放大器供电。当音频信号仅需较低的D类输出功率时，升压转换器会停用并将VBAT直接连接到D类放大器电源，从而提高系统效率。当需要更高的音频输出功率时，多级升压转换器会迅速启动，跟踪信号以向负载提供额外的电压。

• 超低噪声单声道升压式D类放大器
• 4.2V电源供电，在4Ω负载下，1% THD+N时功率为5.7W，10% THD+N时功率为6.9W；在8Ω负载下，1% THD+N时功率为3.8W，10% THD+N时功率为4.5W
• DAC + D类（ICN）输出噪声为15.9 μV
• 1% THD+N/8Ω时，DAC + D类信噪比为111 dB；1W / 8Ω时，THD+N为–90 dB，频率响应平坦
• 217Hz下200mVpp纹波时，后置滤波器反馈（PFFB）电源抑制比为110 dB
• 输入采样率从8kHz到96kHz
• 内置扬声器感应功能 – 测量扬声器电流和电压 – 测量VBAT电压、芯片温度
• 专用实时双核DSP用于扬声器保护 – 热保护和位移保护 – 检测扬声器泄漏和损坏
• 高效H类升压转换器，具备多级跟踪功能 – 3.6V VBAT、8Ω负载、500mW时效率为86% – 4.2V BAT、8Ω负载、700mW时效率为87%
• 可配置自动增益控制（AGC） – 限制电池电流消耗
• 可调D类开关边沿速率控制
• 热保护、短路保护和欠压保护
• I²S、左对齐、右对齐、DSP和TDM输入输出接口，I²C或SPI接口用于寄存器控制
• 使用两个TAS2557器件实现立体声配置
• 电源 – 升压输入：2.9V至5.5V – 模拟/数字：1.65V至1.95V – 数字I/O：1.62V至3.6V

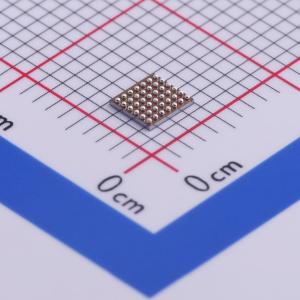

• 42球、0.5mm间距、DSBGA封装

• 手机和平板电脑
• 可视门铃和语音温控器
• 个人电脑
• 蓝牙音箱及配件
