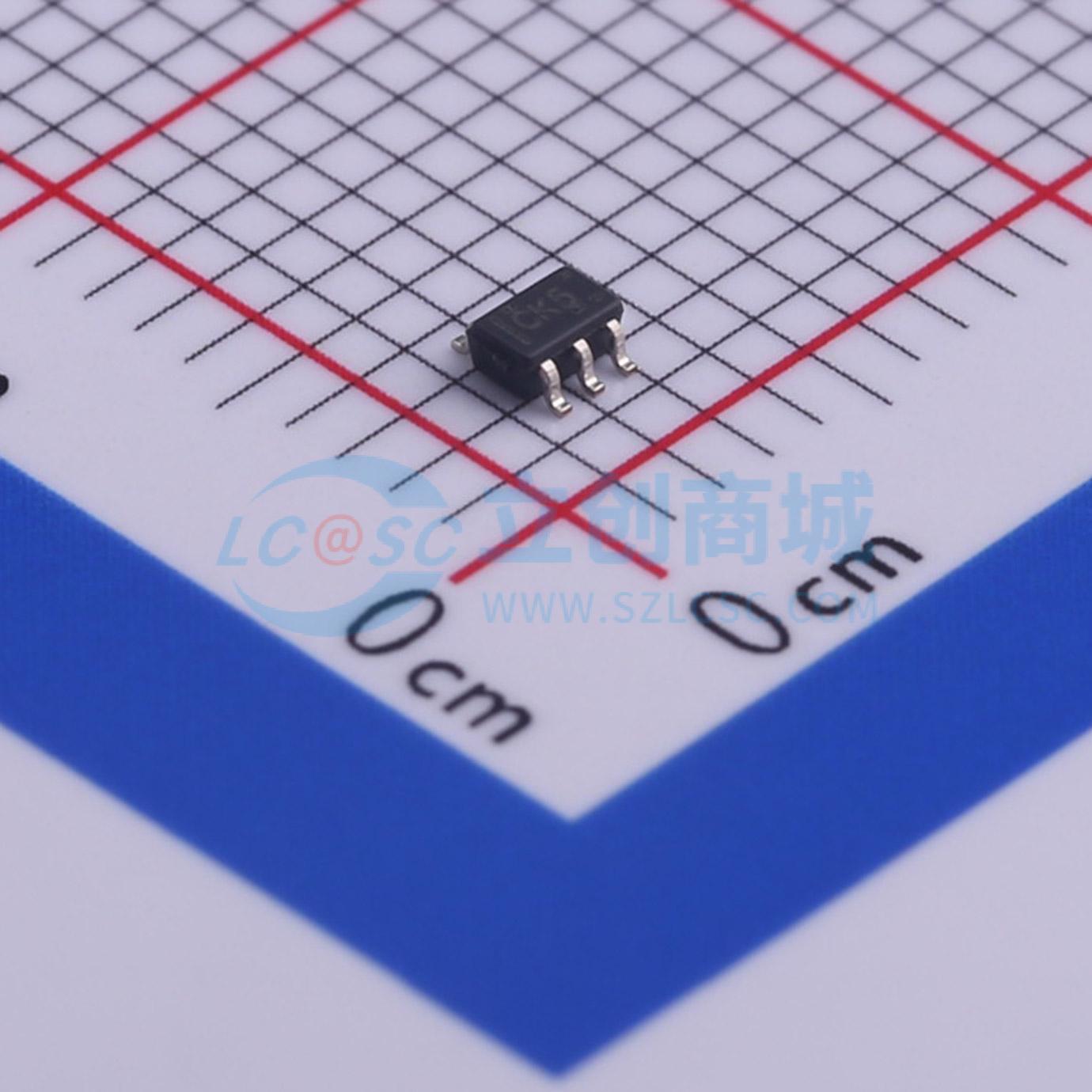

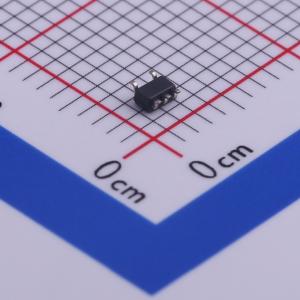

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC1G240DCKR

三态输出，单路缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC1G240 具有三态输出的单路 1.65V 至 5.5V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74LVC1G240DCKR
商品编号: C470957
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.016克(g)

商品参数

商品概述

这是带三态输出的单缓冲器驱动器，型号为SN74LVC1G240，设计用于VCC 1.65V~5.5V工作条件，是带三态输出的单线驱动器，当输出使能OE输入为高电平时，输出禁用。NanoFree封装技术将芯片裸片作为封装。为确保上电或掉电期间保持高阻抗状态，OE需通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定。该器件针对部分掉电应用进行了完整规范，Ioff电路可禁用输出，避免器件掉电时产生损坏器件的回流电流。该器件内置有限的ESD防护，存储或操作过程中，应将引脚短接或将器件放置在导电泡沫中，防止MOS栅极受到静电损伤。

商品特性

提供DBV、DCK、YZP、DRY、DSF等多种封装选项
可提供NanoFree封装
支持5V VCC工作
输入可承受最高5.5V电压
支持向下转换至VCC电平
3.3V条件下最大传输延迟tpd为3.7ns
低功耗，最大静态电流Icc为10μA
3.3V条件下输出驱动能力为±24mA
Ioff支持热插入、部分掉电模式和反向驱动保护
闩锁性能超过100mA，符合JESD 78 II类规范
ESD防护性能符合JESD 22规范，包含2000V人体模型、200V机器模型、1000V充电器件模型防护

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~5.5V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	3.7ns@3.3V,15pF
	功能特性	掉电隔离；输出使能；电平转换
