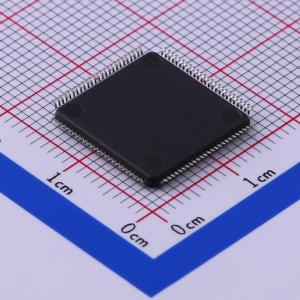

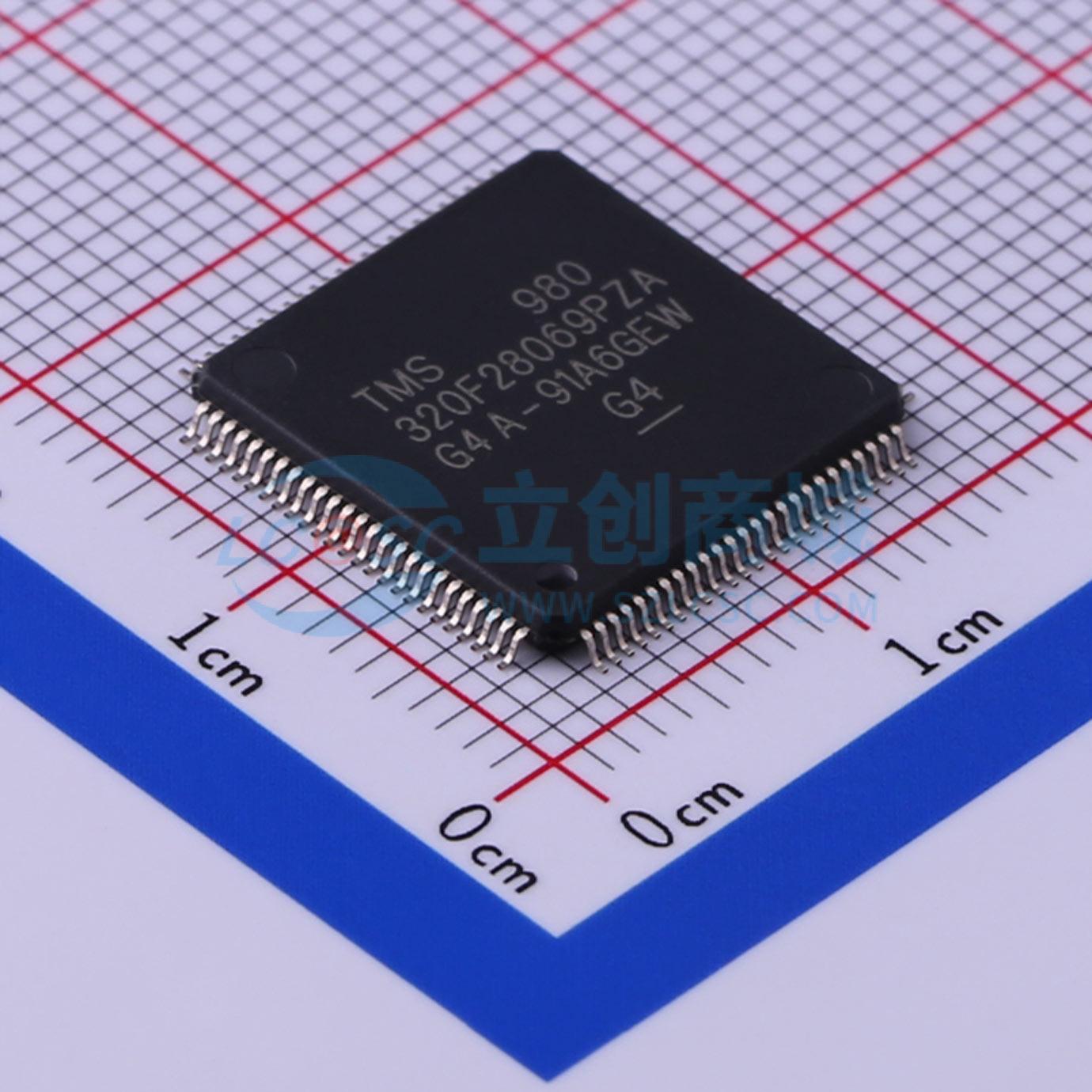

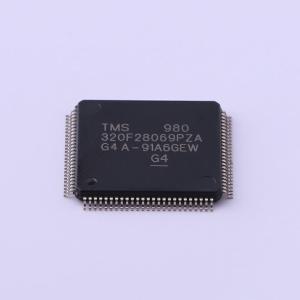

温馨提醒：图片仅供参考，商品以实物为准

TMS320F28069PZA

具有 90MHz 频率、FPU、VCU、256KB 闪存、CLA 的 C2000™ 32 位 MCU

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMS320F28069 具有 90MHz 频率、FPU、VCU、256KB 闪存、CLA 的 C2000™ MCU
品牌名称: TI(德州仪器)
商品型号: TMS320F28069PZA
商品编号: C469884
商品封装: QFP-100(14x14)
包装方式: 托盘
商品毛重: 0.68克(g)

商品参数

商品概述

TMS320F2806x是实时微控制器，属于C2000 32位微控制器，针对处理、感应和驱动进行了优化，可提高实时控制应用的闭环性能。F2806x系列微控制器为C28x内核以及CLA供电，CLA与引脚较少的器件中高度集成的控制外设耦合，该系列器件的代码与基于C28x的旧版代码兼容，同时具有较高的模拟集成度。内置内部稳压器实现单电源轨运行，对HRPWM模块实施了改进，可提供双边缘控制调频，器件内新增采用10位内部基准的模拟比较器，可直接相连控制ePWM输出，ADC可在0V至3.3V的固定满量程范围内实施转换，支持VREFHI/VREFLO基准的比例运算，ADC接口已针对低开销和延迟进行了优化。

商品特性

搭载高效32位TMS320C28x CPU，主频90MHz，周期时间11.11ns，支持16×16和32×32乘法和累加MAC运算、16×16双MAC，采用哈佛总线架构，支持连动运算，中断响应处理速度快，采用统一存储器编程模型，支持C/C++和汇编语言编写高效代码
内置浮点单元FPU，支持原生单精度浮点运算
内置可编程控制律加速器CLA，为32位浮点数学加速器，可独立于主CPU之外执行代码
内置Viterbi、复杂数学、CRC单元VCU，扩展C28x指令集，支持复杂乘法、Viterbi运算和循环冗余校验CRC
内置嵌入式存储器，最高可达256KB闪存、100KB随机存取存储器RAM，配有2KB一次性可编程OTP ROM
集成6通道直接内存存取DMA
可降低器件和系统成本，采用3.3V单电源供电，无需电源排序，集成加电复位和欠压复位，支持低功耗操作模式，无模拟支持引脚
采用小端字节序，支持JTAG边界扫描，符合IEEE标准1149.1-1990标准测试访问端口和边界扫描架构
集成计时相关模块：两个内部零引脚振荡器，支持片载晶体振荡器或外部时钟输入，集成看门狗计时器模块、丢失时钟检测电路
集成可支持所有外设中断的外设中断扩展PIE模块，集成三个32位CPU计时器
集成多种高级控制外设：多达8个增强型脉冲宽度调制器ePWM模块，共16个PWM通道，可支持8个HRPWM，每个模块配有独立16位计时器；3个输入增强型捕捉eCAP模块；多达4个高分辨率捕捉HRCAP模块；多达2个增强型正交编码器脉冲eQEP模块
集成12位模数转换器ADC，带有双路采样保持S/H功能，最高采样速率可达3.46MSPS，最高支持16通道，集成片上温度传感器
集成128位安全密钥和锁，可保护安全内存块，防止固件逆向工程
集成多种串行端口外设：两个串行通信接口SCI UART模块，两个串行外设接口SPI模块，一条内部集成电路I2C总线，一个多通道缓冲串行端口McBSP总线，一个增强型控制器局域网络eCAN，支持通用串行总线USB 2.0；支持全速器件模式、全速或低速主机模式
提供多达54个具有输入滤波功能的独立可编程、多路复用通用输入输出GPIO引脚
支持高级调试特性，具备分析和断点功能，可通过硬件实现实时调试
提供多种封装选项：80引脚PFP和100引脚PZP PowerPAD耐热增强型薄型四方扁平封装HTQFP，80引脚PN和100引脚PZ薄型四方扁平封装LQFP
提供多种温度范围选项：T档温度范围-40℃~105℃，S档温度范围-40℃~125℃，Q档环境温度范围-40℃~125℃，通过汽车应用AEC Q100认证

应用领域

空调室外机
电梯门自动启闭装置驱动控制
逆变器和电机控制
车载充电器和无线充电器
自动分拣设备
CNC控制
纺织机
焊接机
电动汽车充电站电源模块
车辆无线充电模块
能量存储电源转换系统PCS
中央逆变器
微型逆变器
太阳能电源优化器
串式逆变器
交流驱动器控制模块
交流驱动器功率级模块
线性电机功率级
伺服驱动器控制模块
伺服驱动器功率级模块
交流输入BLDC电机驱动器
直流输入BLDC电机驱动器
工业交流-直流
三相UPS

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	其他
	CPU最大主频	90MHz
	CPU位数	32 Bit
	程序存储容量	256KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	100KB
	I/O数量	54
	ADC(位数)	12bit
	振荡器类型	内置
	工作电压	1.71V~1.995V
	工作温度	-40℃~+125℃
